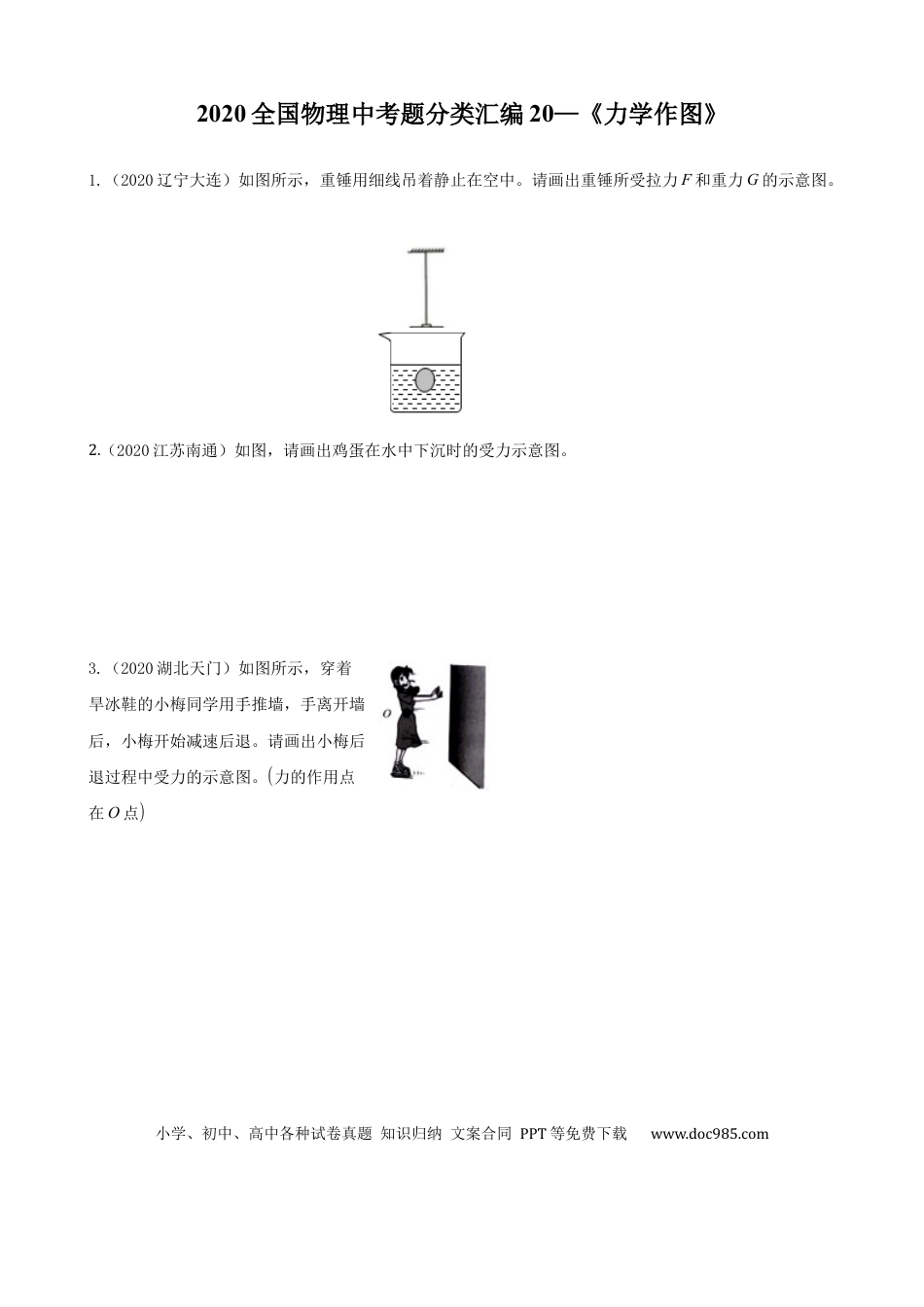

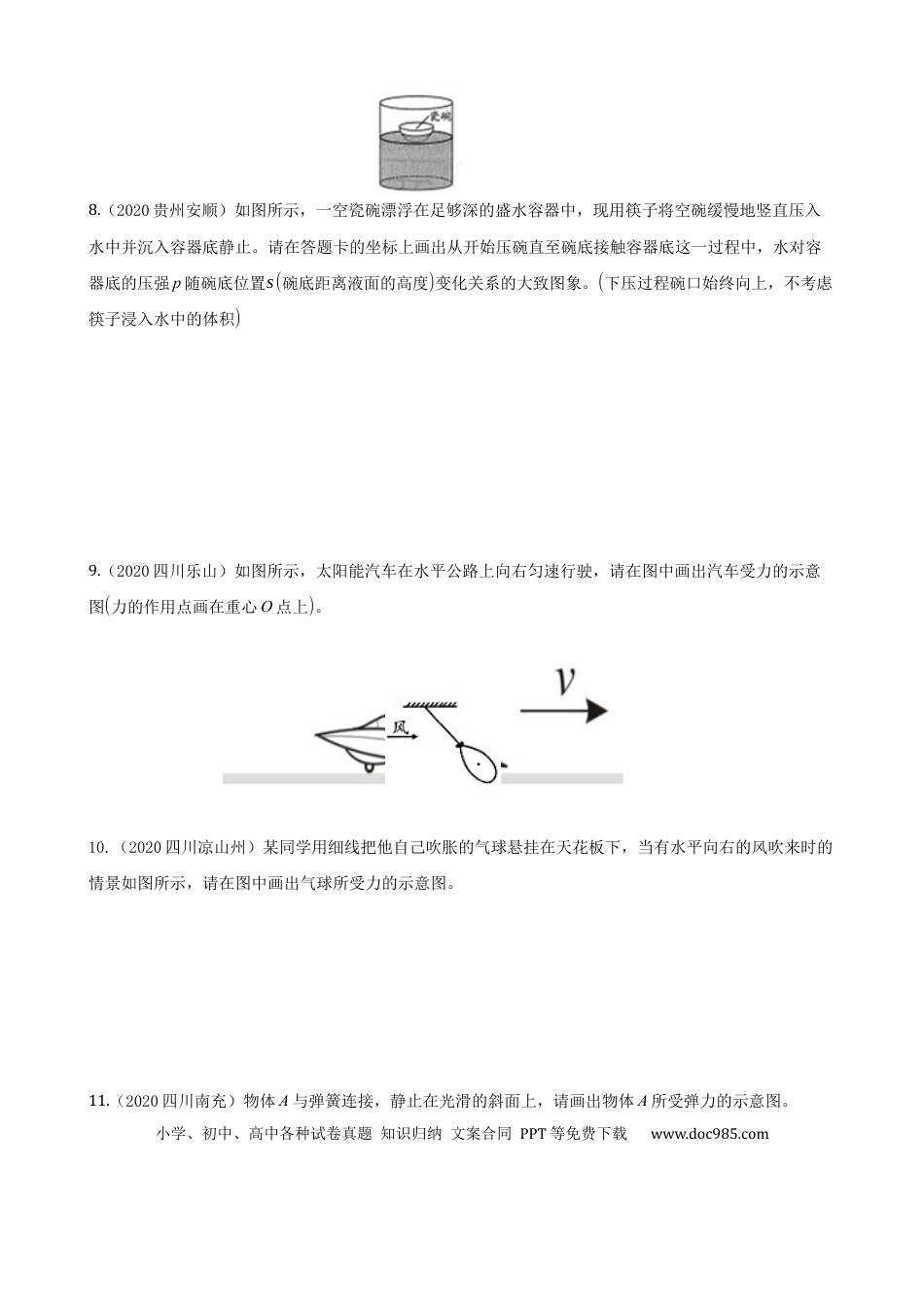

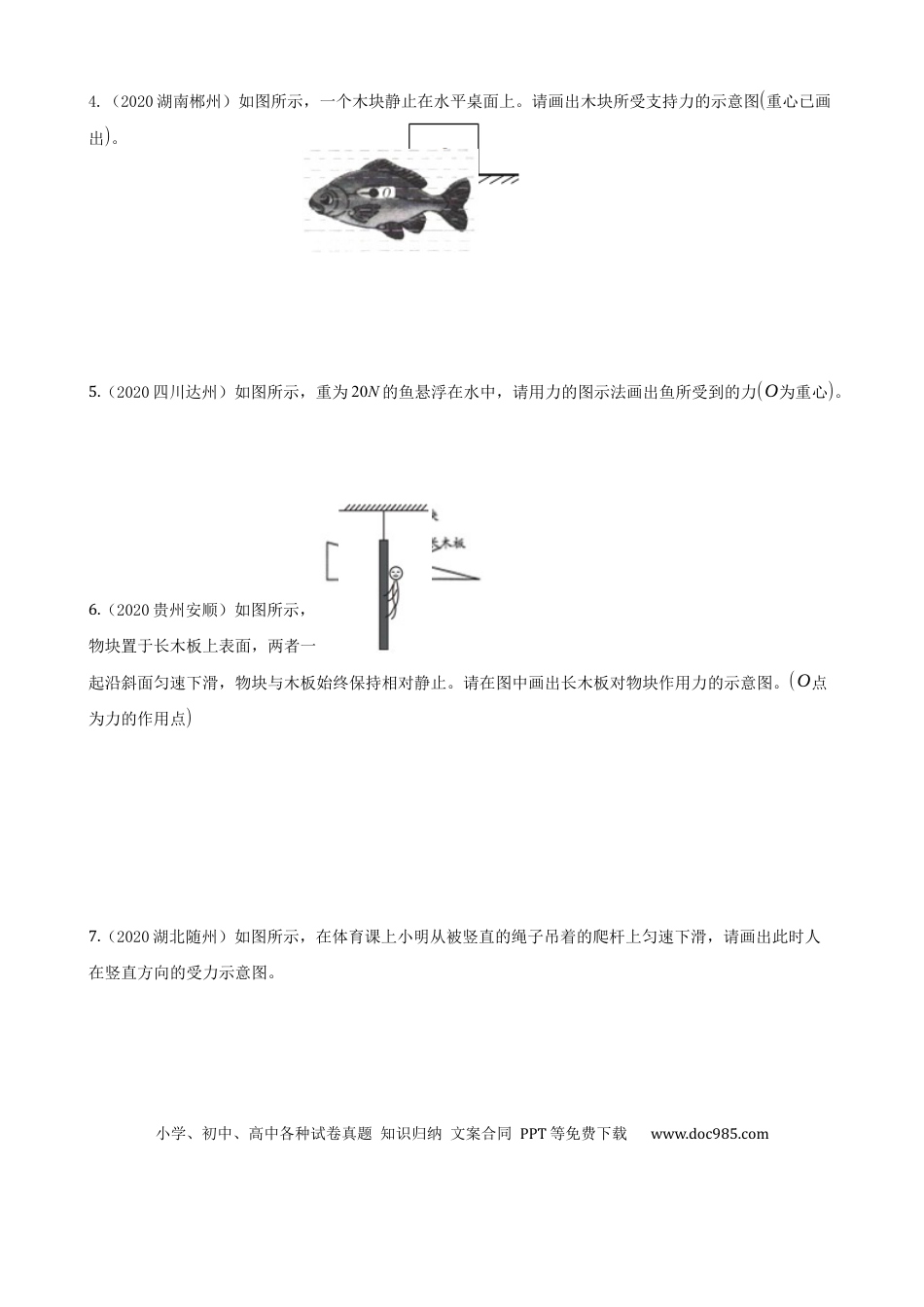

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2020全国物理中考题分类汇编20—《力学作图》1.（2020辽宁大连）如图所示，重锤用细线吊着静止在空中。请画出重锤所受拉力F和重力G的示意图。2.（2020江苏南通）如图，请画出鸡蛋在水中下沉时的受力示意图。3.（2020湖北天门）如图所示，穿着旱冰鞋的小梅同学用手推墙，手离开墙后，小梅开始减速后退。请画出小梅后退过程中受力的示意图。(力的作用点在O点)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.（2020湖南郴州）如图所示，一个木块静止在水平桌面上。请画出木块所受支持力的示意图(重心已画出)。5.（2020四川达州）如图所示，重为20N的鱼悬浮在水中，请用力的图示法画出鱼所受到的力(O为重心)。6.（2020贵州安顺）如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。请在图中画出长木板对物块作用力的示意图。(O点为力的作用点)7.（2020湖北随州）如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时人在竖直方向的受力示意图。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com8.（2020贵州安顺）如图所示，一空瓷碗漂浮在足够深的盛水容器中，现用筷子将空碗缓慢地竖直压入水中并沉入容器底静止。请在答题卡的坐标上画出从开始压碗直至碗底接触容器底这一过程中，水对容器底的压强p随碗底位置s(碗底距离液面的高度)变化关系的大致图象。(下压过程碗口始终向上，不考虑筷子浸入水中的体积)9.（2020四川乐山）如图所示，太阳能汽车在水平公路上向右匀速行驶，请在图中画出汽车受力的示意图(力的作用点画在重心O点上)。10.（2020四川凉山州）某同学用细线把他自己吹胀的气球悬挂在天花板下，当有水平向右的风吹来时的情景如图所示，请在图中画出气球所受力的示意图。11.（2020四川南充）物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com12.（2020山东济宁）请在图中画出跳水运动员对跳板的压力。(按要求完成图)13.（2020湖南常德）在图中画出质量为1kg物体所受支持力的示意图。14.（2020新疆）请在图中画出动力F的力臂。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com15.（2020上海）在图中，小球受到的重力G为6牛，用力的图示法画出重力G。16.（2020辽宁抚顺）如图甲所示是一个核桃破壳器。破壳时，手柄可以看成一个杠杆。图乙为其简化的示意图。请在乙图中画出：(1)B点受到的阻力F2的力臂l2。(2)作用在A点的最小动力F1及其力臂l1。17.（2020山东威海）如图所示，用滑轮组提升物体，已知滑轮质量均为2kg，物体重100N，绳子能承受的最大拉力为50N，请画出绳子的正确绕法，并在绳的末端标出力的方向。(不考虑绳重及摩擦，g取10N/kg)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com18.（2020湖北黄石）一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。19.（2020湖北黄冈）如图是建筑工地上工人用独轮车搬运材料的情景。设O1为独轮车支点，F1为动力。请作出动力臂l1和独轮车所受重力的示意图(O2为重心)。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com20.（2020甘肃甘南州）如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。请在杠杆的端点B处，画出使杠杆保持静止的最小的力Fl的示意图，并作出F2的力臂l2。21.（2020贵州遵义）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。请在图上画出杠杆OBA的动力臂l和物体M所受重力的示意图。22.（2020山东潍坊）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com23.（2020辽宁丹东）如图...
