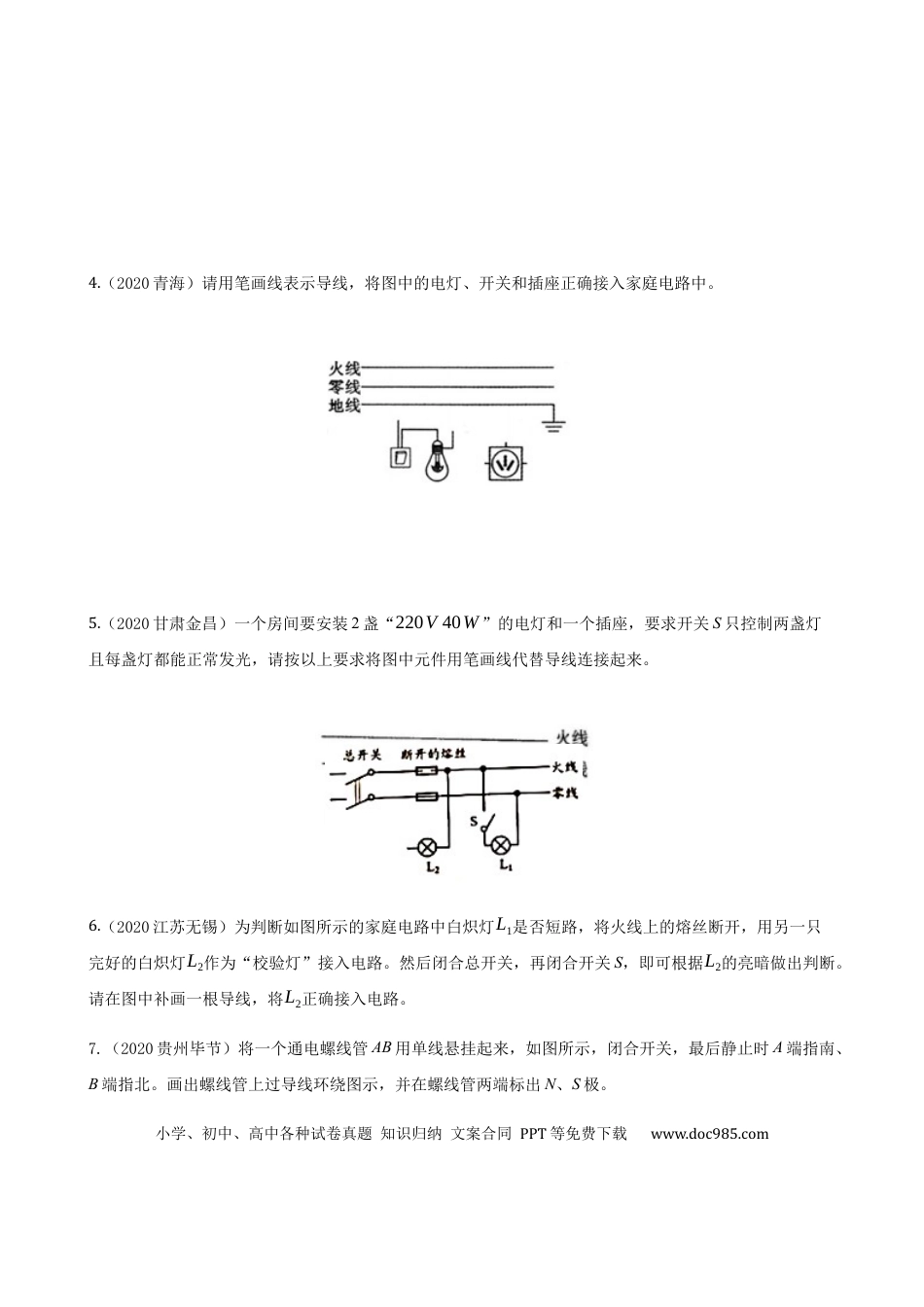

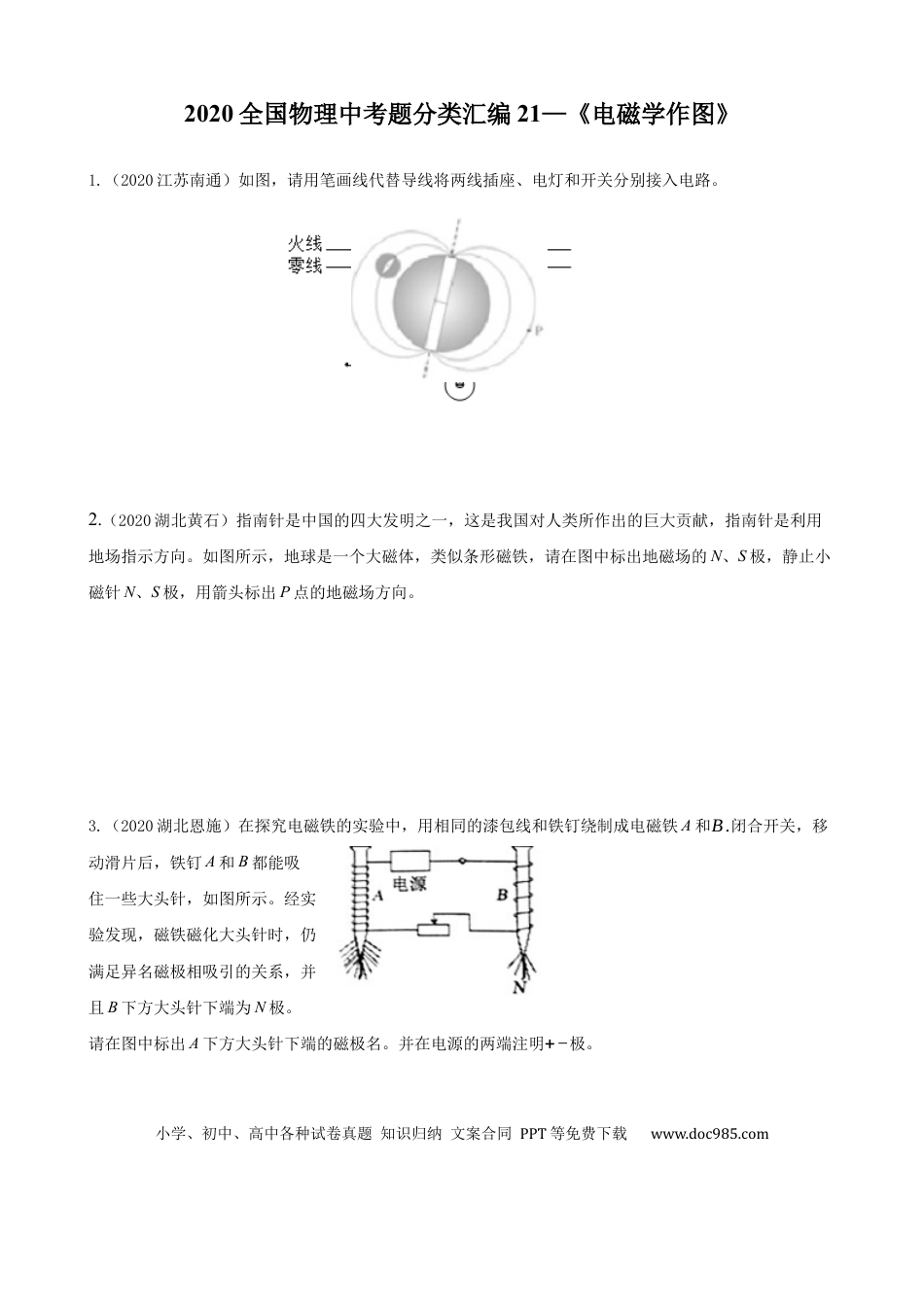

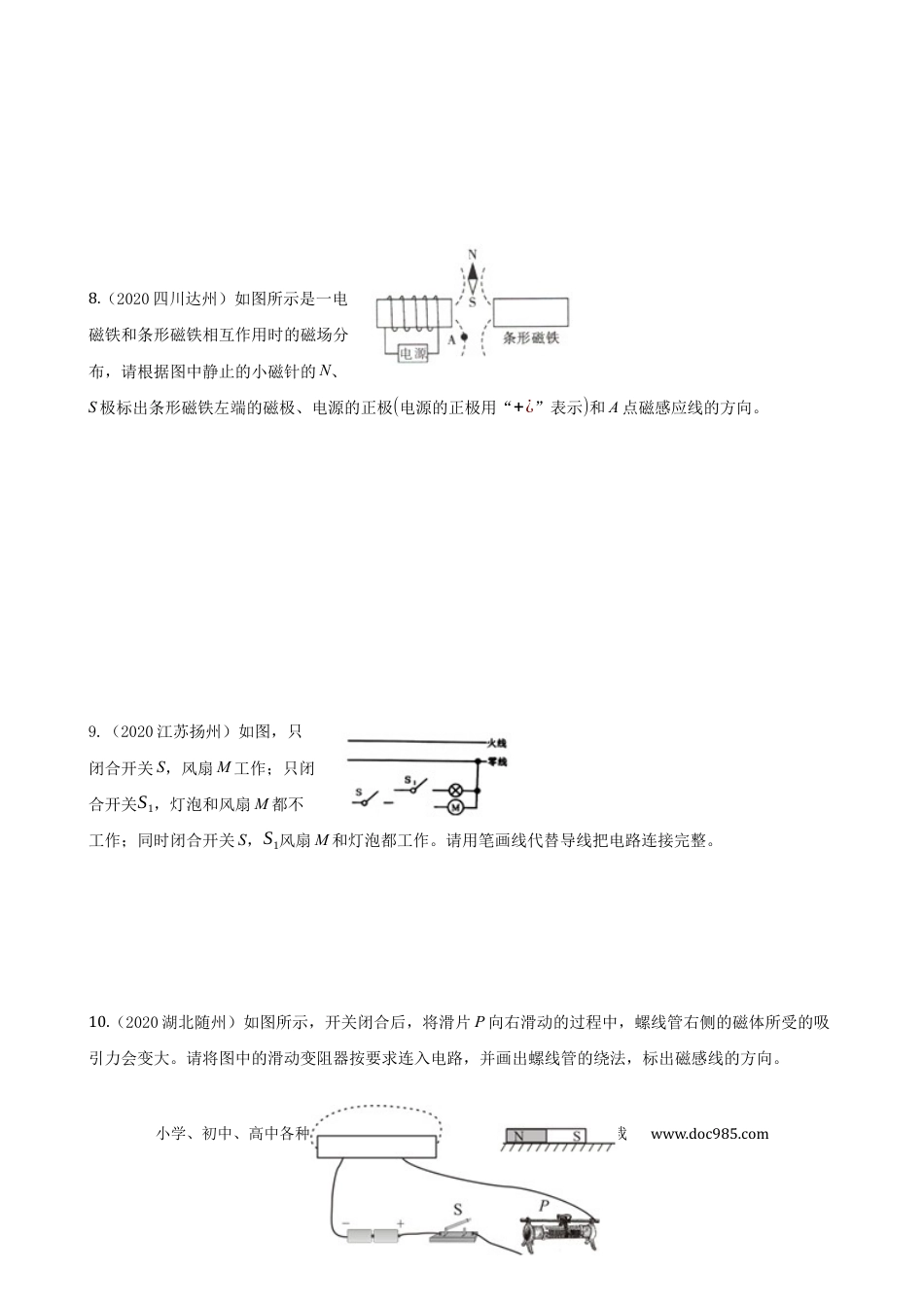

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2020全国物理中考题分类汇编21—《电磁学作图》1.（2020江苏南通）如图，请用笔画线代替导线将两线插座、电灯和开关分别接入电路。2.（2020湖北黄石）指南针是中国的四大发明之一，这是我国对人类所作出的巨大贡献，指南针是利用地场指示方向。如图所示，地球是一个大磁体，类似条形磁铁，请在图中标出地磁场的N、S极，静止小磁针N、S极，用箭头标出P点的地磁场方向。3.（2020湖北恩施）在探究电磁铁的实验中，用相同的漆包线和铁钉绕制成电磁铁A和B.闭合开关，移动滑片后，铁钉A和B都能吸住一些大头针，如图所示。经实验发现，磁铁磁化大头针时，仍满足异名磁极相吸引的关系，并且B下方大头针下端为N极。请在图中标出A下方大头针下端的磁极名。并在电源的两端注明+−极。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.（2020青海）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。5.（2020甘肃金昌）一个房间要安装2盏“220V40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。6.（2020江苏无锡）为判断如图所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路。然后闭合总开关，再闭合开关S，即可根据L2的亮暗做出判断。请在图中补画一根导线，将L2正确接入电路。7.（2020贵州毕节）将一个通电螺线管AB用单线悬挂起来，如图所示，闭合开关，最后静止时A端指南、B端指北。画出螺线管上过导线环绕图示，并在螺线管两端标出N、S极。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com8.（2020四川达州）如图所示是一电磁铁和条形磁铁相互作用时的磁场分布，请根据图中静止的小磁针的N、S极标出条形磁铁左端的磁极、电源的正极(电源的正极用“+¿”表示)和A点磁感应线的方向。9.（2020江苏扬州）如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。10.（2020湖北随州）如图所示，开关闭合后，将滑片P向右滑动的过程中，螺线管右侧的磁体所受的吸引力会变大。请将图中的滑动变阻器按要求连入电路，并画出螺线管的绕法，标出磁感线的方向。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com11.（2020福建）通电螺线管的N、S极以及外部的一条磁感线如图。在图中标出磁感线的方向，并在括号中标出电源的正、负极。12.（2020四川自贡）生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。13.（2020湖南衡阳）如图所示，当开关S闭合后，弹簧测力计示数变大。请标出水磁体A的下端和通电螺线管B的上端的极性。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com14.（2020贵州黔东南州）如图所示已画出永磁体与通电螺线管之间的磁感线分布情况中的一条，请标出：①磁感线的方向；②在括号中标出电源右侧的极性(用“+¿”或“−”表示)。15.（2020上海）在如图所示电路的O里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。16.（2020辽宁抚顺）如图所示，闭合开关后，套在通电螺线管上的磁环会向右运动，已知磁环的左侧为N极。请在图中标出：(1)通电螺线管左端的磁极(用“N”或“S”表示)。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)磁感线的方向。(3)电源右端的极性(用“+¿”或“−”表示)。17.（2020甘肃甘南州）请根据图所示的实物图，画出对应的电路图。18.（2020辽宁营口）如图甲所示是一个磁悬浮地球仪，球体内有一个条形磁体，其磁场方向与地磁场磁场方向相同，下方环形底座内有一个...
