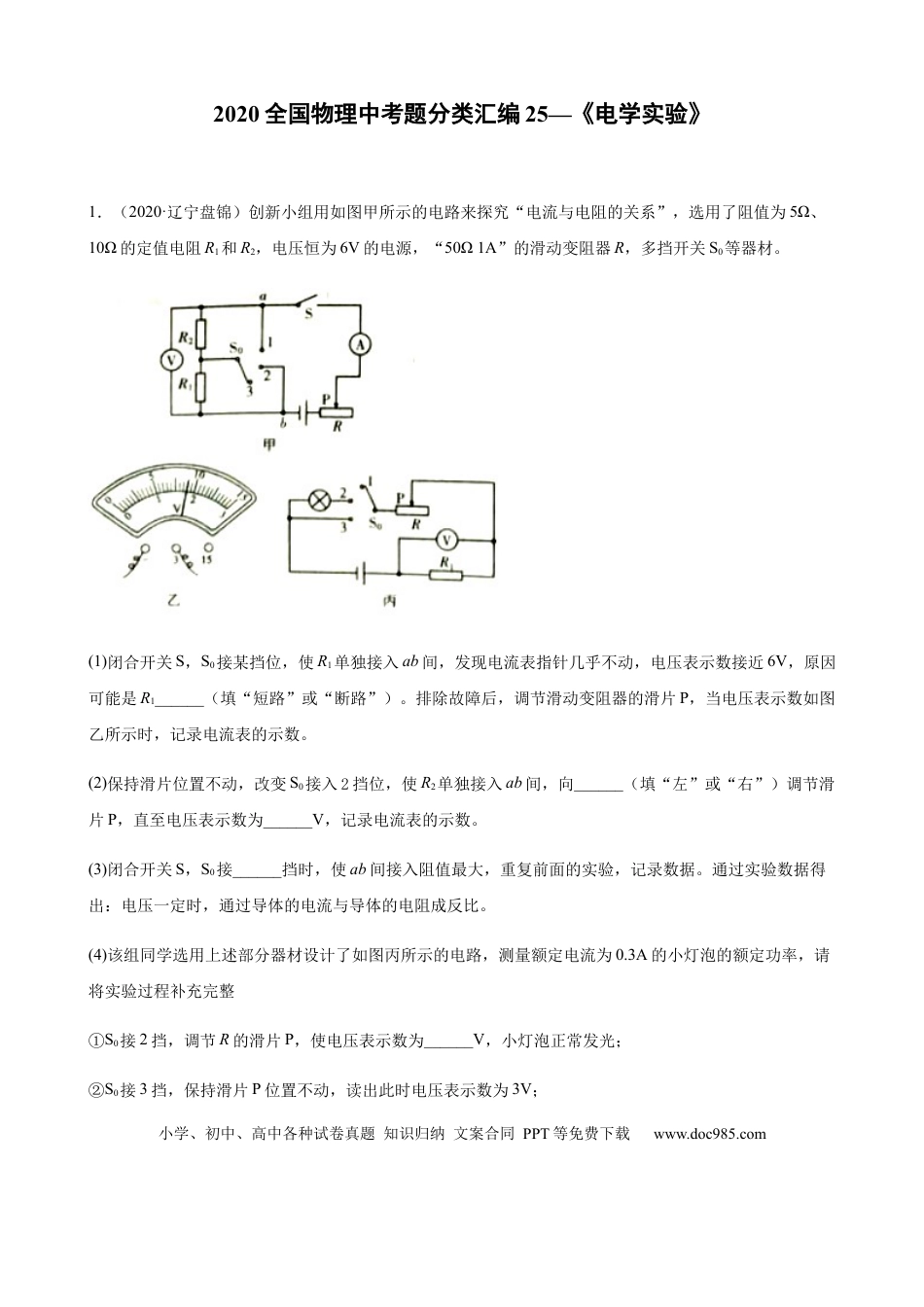

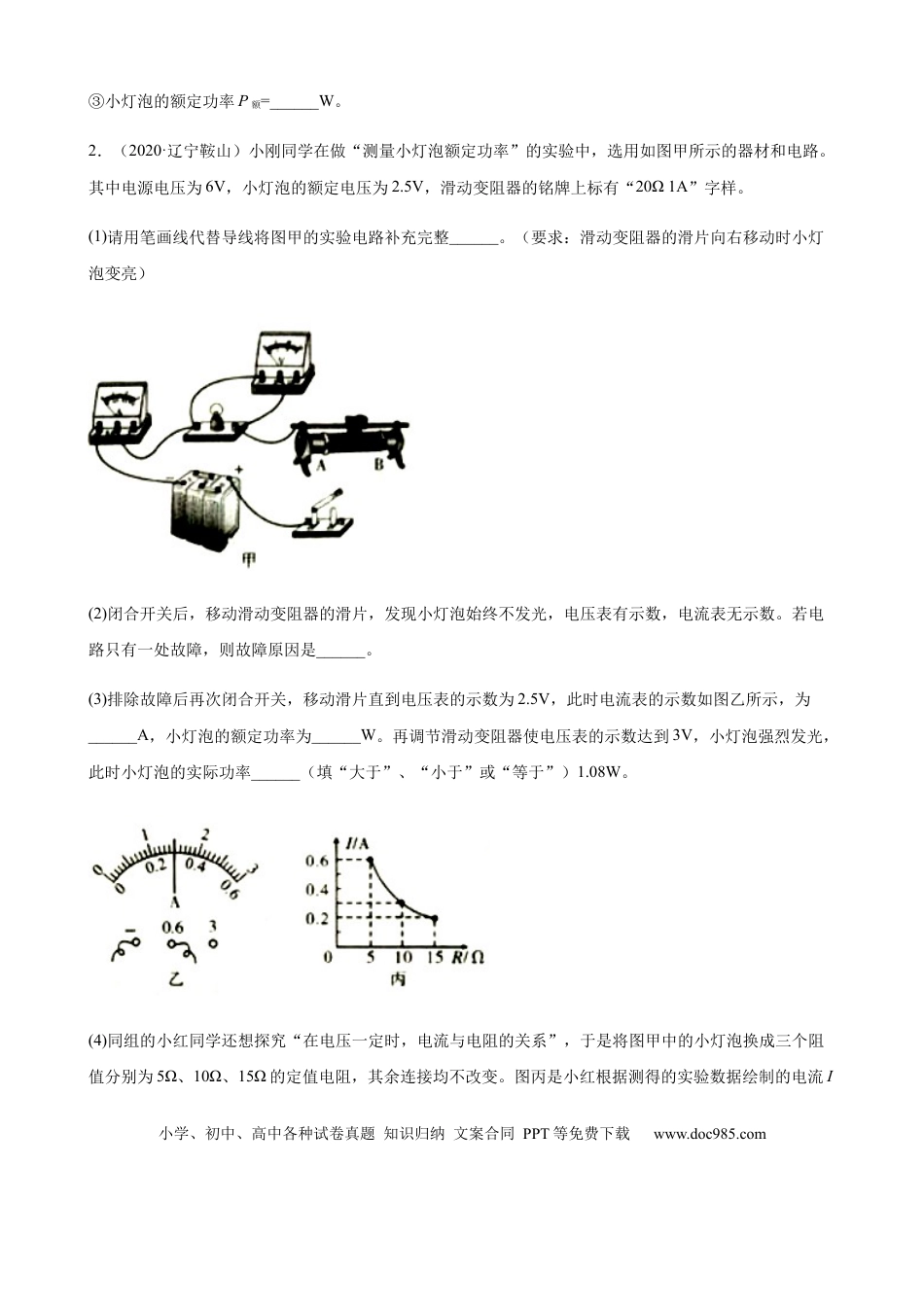

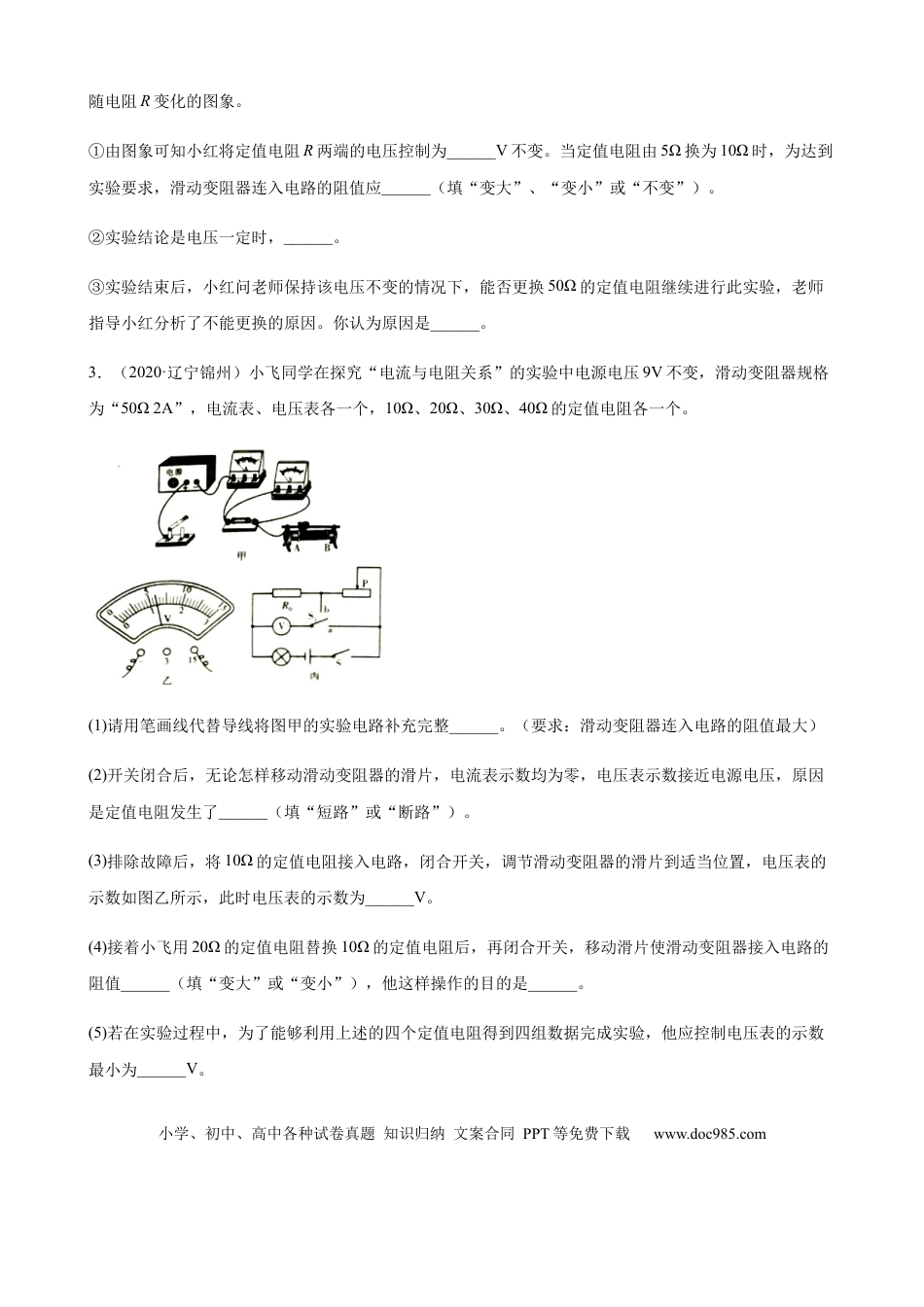

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2020全国物理中考题分类汇编25—《电学实验》1．（2020·辽宁盘锦）创新小组用如图甲所示的电路来探究“电流与电阻的关系”，选用了阻值为5Ω、10Ω的定值电阻R1和R2，电压恒为6V的电源，“50Ω1A”的滑动变阻器R，多挡开关S0等器材。(1)闭合开关S，S0接某挡位，使R1单独接入ab间，发现电流表指针几乎不动，电压表示数接近6V，原因可能是R1______（填“短路”或“断路”）。排除故障后，调节滑动变阻器的滑片P，当电压表示数如图乙所示时，记录电流表的示数。(2)保持滑片位置不动，改变S0接入2挡位，使R2单独接入ab间，向______（填“左”或“右”）调节滑片P，直至电压表示数为______V，记录电流表的示数。(3)闭合开关S，S0接______挡时，使ab间接入阻值最大，重复前面的实验，记录数据。通过实验数据得出：电压一定时，通过导体的电流与导体的电阻成反比。(4)该组同学选用上述部分器材设计了如图丙所示的电路，测量额定电流为0.3A的小灯泡的额定功率，请将实验过程补充完整①S0接2挡，调节R的滑片P，使电压表示数为______V，小灯泡正常发光；②S0接3挡，保持滑片P位置不动，读出此时电压表示数为3V；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com③小灯泡的额定功率P额=______W。2．（2020·辽宁鞍山）小刚同学在做“测量小灯泡额定功率”的实验中，选用如图甲所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为2.5V，滑动变阻器的铭牌上标有“20Ω1A”字样。(1)请用笔画线代替导线将图甲的实验电路补充完整______。（要求：滑动变阻器的滑片向右移动时小灯泡变亮）(2)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数。若电路只有一处故障，则故障原因是______。(3)排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，为______A，小灯泡的额定功率为______W。再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，此时小灯泡的实际功率______（填“大于”、“小于”或“等于”）1.08W。(4)同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，其余连接均不改变。图丙是小红根据测得的实验数据绘制的电流I小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com随电阻R变化的图象。①由图象可知小红将定值电阻R两端的电压控制为______V不变。当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器连入电路的阻值应______（填“变大”、“变小”或“不变”）。②实验结论是电压一定时，______。③实验结束后，小红问老师保持该电压不变的情况下，能否更换50Ω的定值电阻继续进行此实验，老师指导小红分析了不能更换的原因。你认为原因是______。3．（2020·辽宁锦州）小飞同学在探究“电流与电阻关系”的实验中电源电压9V不变，滑动变阻器规格为“50Ω2A”，电流表、电压表各一个，10Ω、20Ω、30Ω、40Ω的定值电阻各一个。(1)请用笔画线代替导线将图甲的实验电路补充完整______。（要求：滑动变阻器连入电路的阻值最大）(2)开关闭合后，无论怎样移动滑动变阻器的滑片，电流表示数均为零，电压表示数接近电源电压，原因是定值电阻发生了______（填“短路”或“断路”）。(3)排除故障后，将10Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片到适当位置，电压表的示数如图乙所示，此时电压表的示数为______V。(4)接着小飞用20Ω的定值电阻替换10Ω的定值电阻后，再闭合开关，移动滑片使滑动变阻器接入电路的阻值______（填“变大”或“变小”），他这样操作的目的是______。(5)若在实验过程中，为了能够利用上述的四个定值电阻得到四组数据完成实验，他应控制电压表的示数最小为______V。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(6)同组的小彬同学设计了图丙的电路。在电源电压恒为U的电路中，只用了一个电压表、一个阻值为R0的定值电阻及滑动变...
