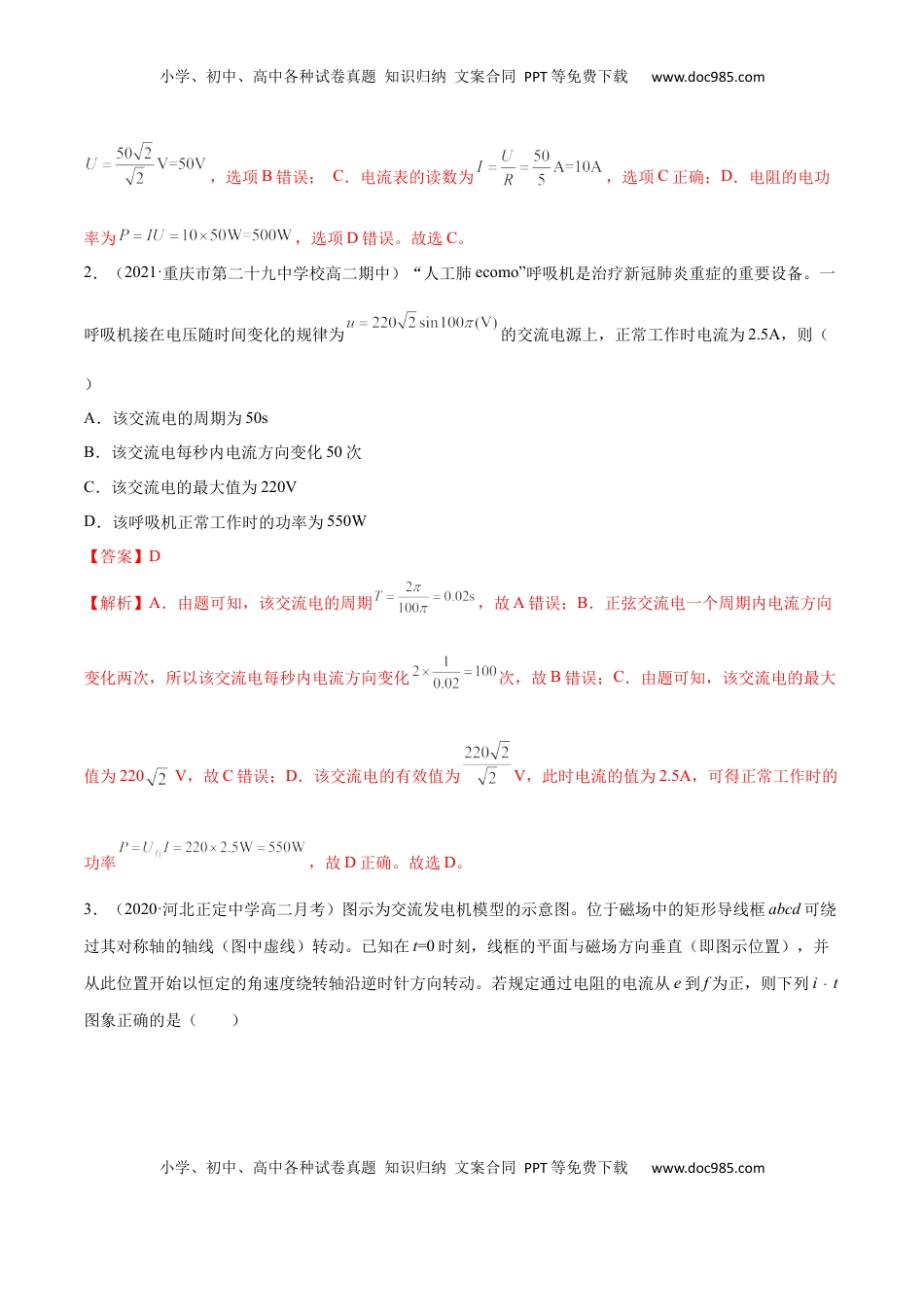

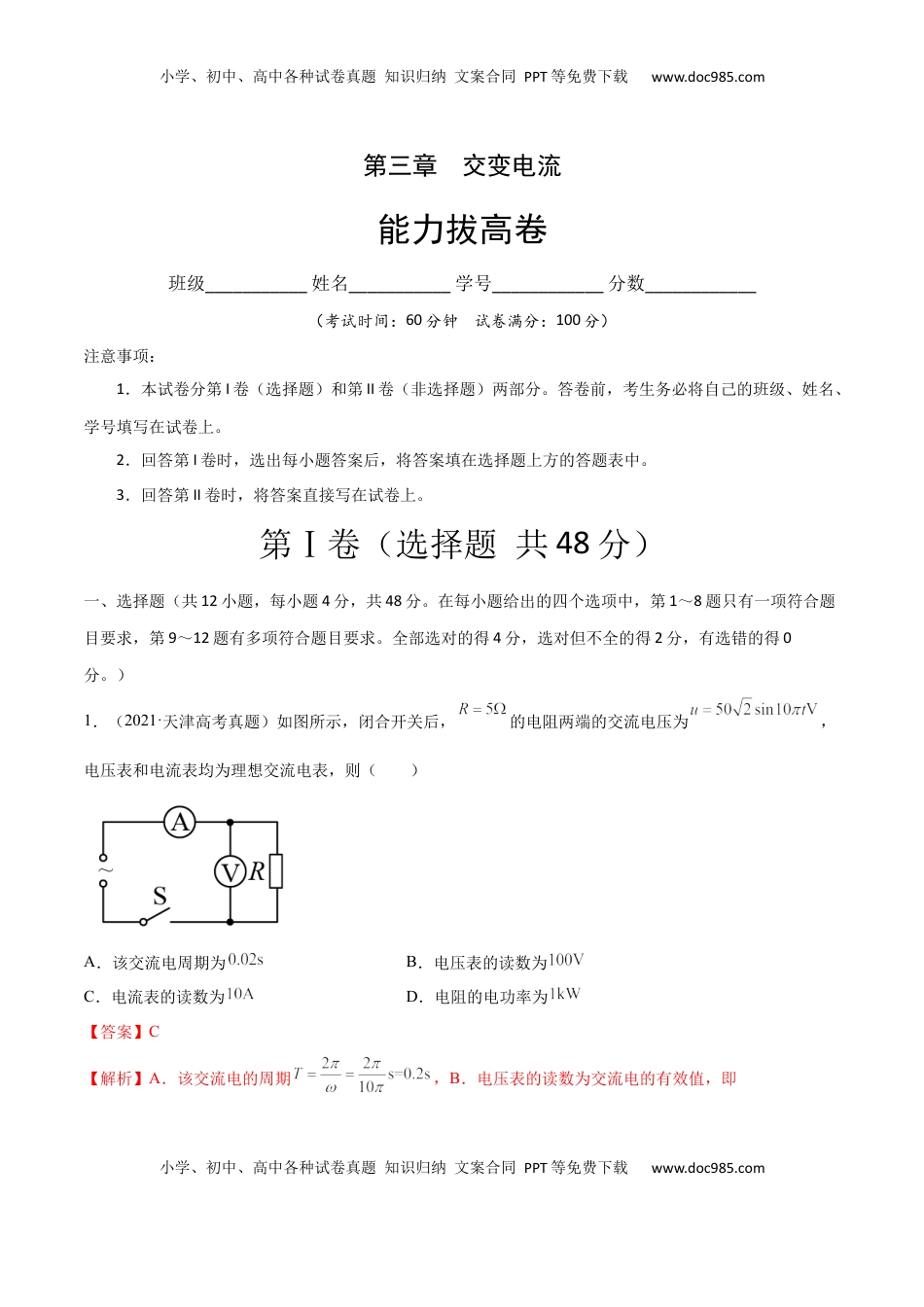

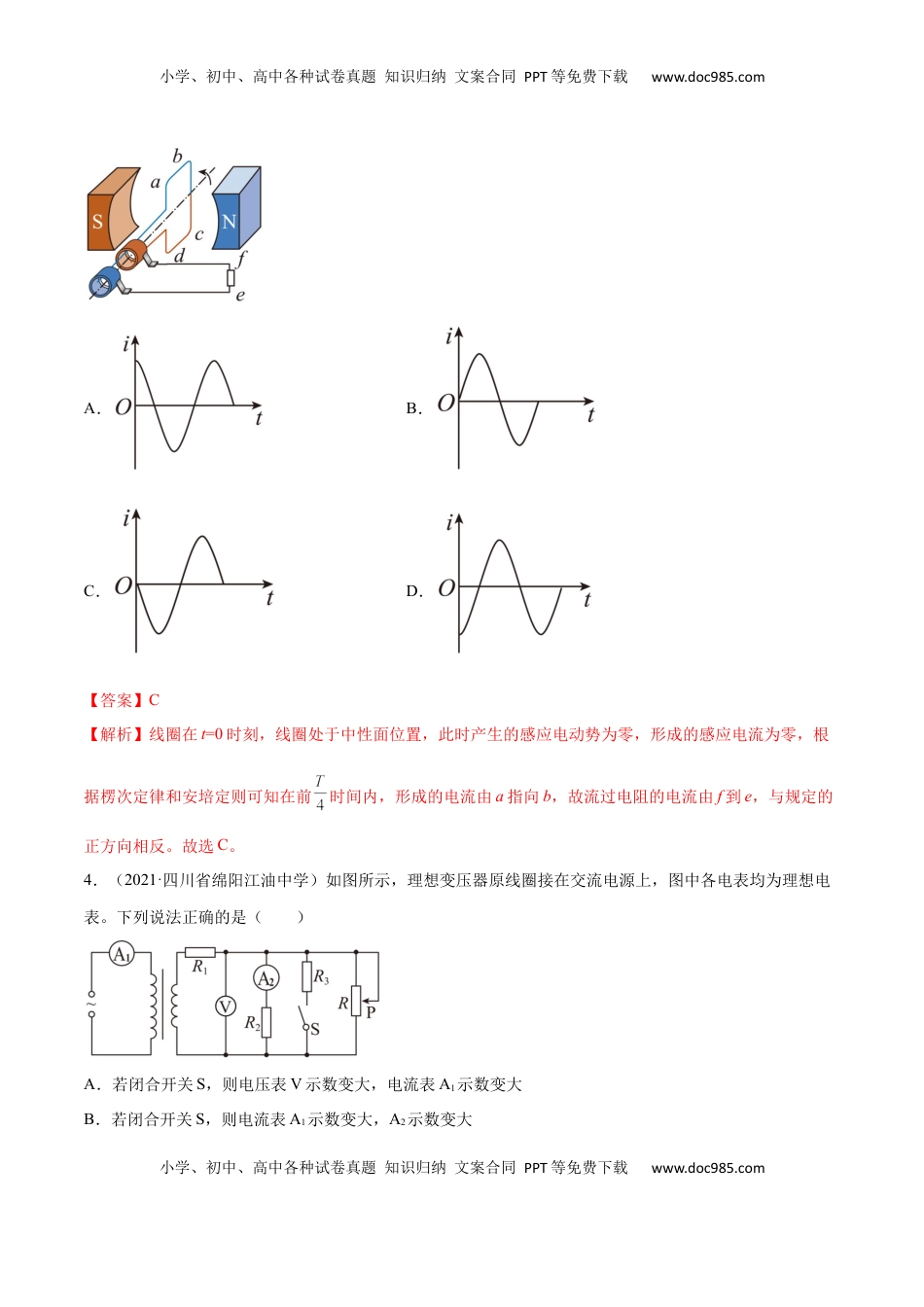

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第三章交变电流能力拔高卷班级___________姓名___________学号____________分数____________（考试时间：60分钟试卷满分：100分）注意事项：1．本试卷分第I卷（选择题）和第II卷（非选择题）两部分。答卷前，考生务必将自己的班级、姓名、学号填写在试卷上。2．回答第I卷时，选出每小题答案后，将答案填在选择题上方的答题表中。3．回答第II卷时，将答案直接写在试卷上。第Ⅰ卷（选择题共48分）一、选择题（共12小题，每小题4分，共48分。在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～12题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分。）1．（2021·天津高考真题）如图所示，闭合开关后，的电阻两端的交流电压为，电压表和电流表均为理想交流电表，则（）A．该交流电周期为B．电压表的读数为C．电流表的读数为D．电阻的电功率为【答案】C【解析】A．该交流电的周期，B．电压表的读数为交流电的有效值，即小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com，选项B错误；C．电流表的读数为，选项C正确；D．电阻的电功率为，选项D错误。故选C。2．（2021·重庆市第二十九中学校高二期中）“人工肺ecomo”呼吸机是治疗新冠肺炎重症的重要设备。一呼吸机接在电压随时间变化的规律为的交流电源上，正常工作时电流为2.5A，则（）A．该交流电的周期为50sB．该交流电每秒内电流方向变化50次C．该交流电的最大值为220VD．该呼吸机正常工作时的功率为550W【答案】D【解析】A．由题可知，该交流电的周期，故A错误；B．正弦交流电一个周期内电流方向变化两次，所以该交流电每秒内电流方向变化次，故B错误；C．由题可知，该交流电的最大值为220V，故C错误；D．该交流电的有效值为V，此时电流的值为2.5A，可得正常工作时的功率，故D正确。故选D。3．（2020·河北正定中学高二月考）图示为交流发电机模型的示意图。位于磁场中的矩形导线框abcd可绕过其对称轴的轴线（图中虚线）转动。已知在t=0时刻，线框的平面与磁场方向垂直（即图示位置），并从此位置开始以恒定的角速度绕转轴沿逆时针方向转动。若规定通过电阻的电流从e到f为正，则下列i﹣t图象正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．B．C．D．【答案】C【解析】线圈在t=0时刻，线圈处于中性面位置，此时产生的感应电动势为零，形成的感应电流为零，根据楞次定律和安培定则可知在前时间内，形成的电流由a指向b，故流过电阻的电流由f到e，与规定的正方向相反。故选C。4．（2021·四川省绵阳江油中学）如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表。下列说法正确的是（）A．若闭合开关S，则电压表V示数变大，电流表A1示数变大B．若闭合开关S，则电流表A1示数变大，A2示数变大小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大D．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大【答案】C【解析】CD．仅将滑片P上移，滑动变阻器接入电路的电阻变大，则负载电路的总电阻变大，而副线圈的电压不变，故副线圈中总电流减小，根据，可知R1消耗的功率变小，R1两端的电压变小，副线圈电压不变，那么并联部分的电压增大，故C正确，D错误；AB．闭合开关S，电路中总电阻变小，副线圈中总电流变大，R1两端的电压变大，那么并联部分的电压变小，则流过的电流变小，所以A2示数变小，根据原、副线圈中电流与匝数成反比可知，电流表A1的示数变大，故AB错误。故选C。5．（2021·湖北高考真题）如图所示，理想变压器原线圈接入电压恒定的正弦交...
