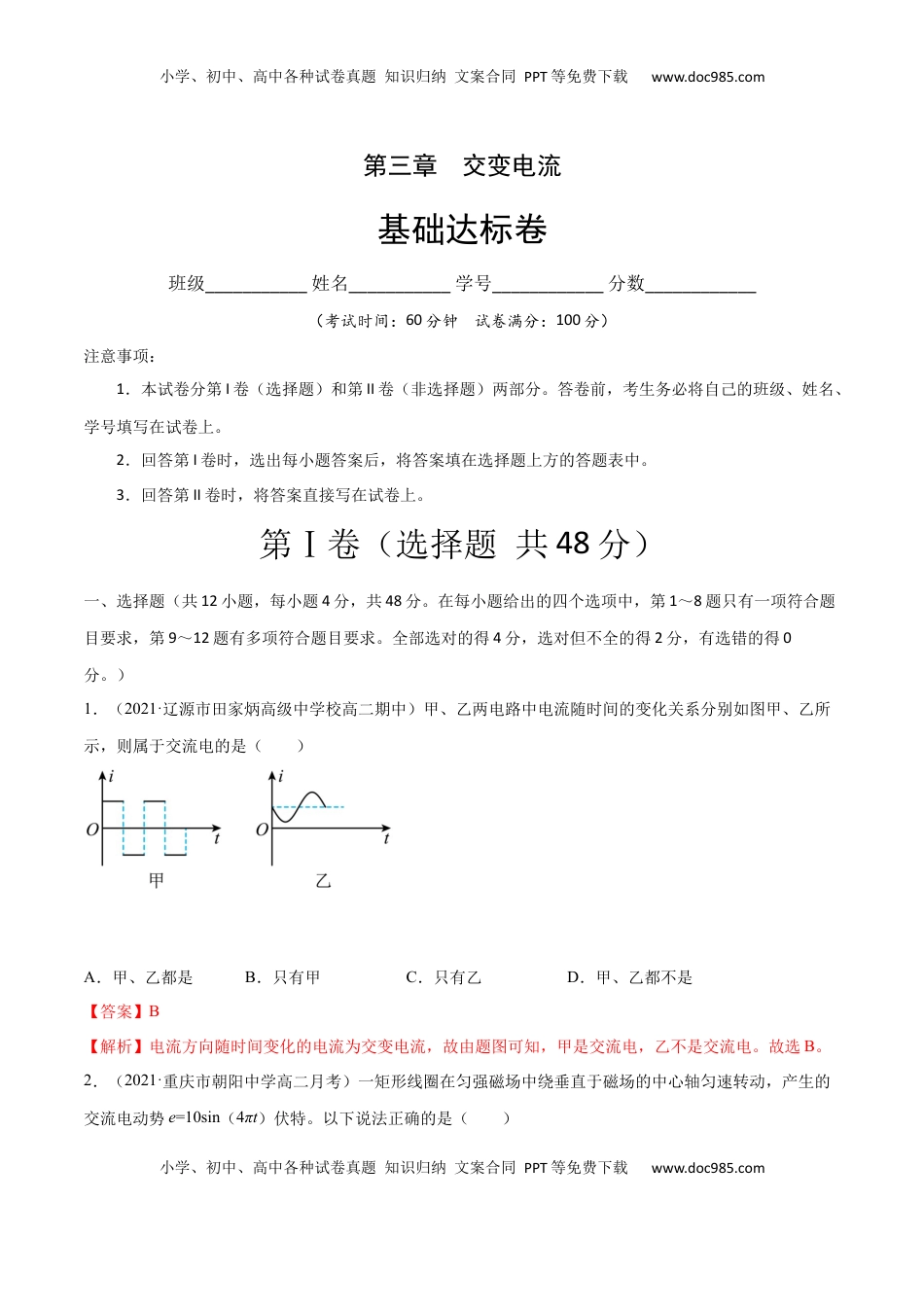

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第三章交变电流基础达标卷班级___________姓名___________学号____________分数____________（考试时间：60分钟试卷满分：100分）注意事项：1．本试卷分第I卷（选择题）和第II卷（非选择题）两部分。答卷前，考生务必将自己的班级、姓名、学号填写在试卷上。2．回答第I卷时，选出每小题答案后，将答案填在选择题上方的答题表中。3．回答第II卷时，将答案直接写在试卷上。第Ⅰ卷（选择题共48分）一、选择题（共12小题，每小题4分，共48分。在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～12题有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分。）1．（2021·辽源市田家炳高级中学校高二期中）甲、乙两电路中电流随时间的变化关系分别如图甲、乙所示，则属于交流电的是（）A．甲、乙都是B．只有甲C．只有乙D．甲、乙都不是【答案】B【解析】电流方向随时间变化的电流为交变电流，故由题图可知，甲是交流电，乙不是交流电。故选B。2．（2021·重庆市朝阳中学高二月考）一矩形线圈在匀强磁场中绕垂直于磁场的中心轴匀速转动，产生的交流电动势e=10sin（4πt）伏特。以下说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．交流电的周期是0.5秒B．当t=0时，线圈平面跟中性面垂直C．当t=0.5秒时，e有最大值D．交流电的频率是4π赫兹【答案】A【解析】AD．交流电动势，故角速度，周期，频率，故A正确，D错误；B．当t=0时感应电动势为零，线圈平面跟磁感线垂直，磁通量最大，磁通量变化率为0，线圈处于中性面，故B错误；C．当t=0.5s时，电动势e=0，故C错误。故选A。3．（2020·北京海淀·人大附中）如图所示，在铁芯P上绕着上下两个线圈a和b，匝数分别为n1=800和n2=200，上线圈a两端与u=100sin314tV的交流电源相连，将下线圈b两端接交流电压表，考虑到漏磁，则（）A．若上线圈输入正弦交变电流，下线圈可输出恒定电流B．若上线圈输入恒定电流，穿过下线圈的磁通量为零C．电压表读数不可能为25VD．电压表读数可能为25V【答案】C【解析】A．根据电磁感应原理，若上线圈输入正弦交变电流，下线圈可输出正弦交变电流，A错误；B．若上线圈输入恒定电流，穿过下线圈的磁通量不变，但不为零，B错误；CD．输入交流电的有效值为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comU1=100V，则若不考虑漏磁，则次级电压有效值，考虑到漏磁影响，则次级电压小于25V，即电压表读数小于25V，C正确，D错误。故选C。4．（2021·云南高二期末）远距离输电示意图如图所示，两变压器均为理想变压器，升压变压器T的原、副线圈匝数比，在T的原线圈的两端接入一有效值U=1000V的正弦交流电压，若原线圈的输入电功率，输电线的总电阻为20Ω。不考虑其他因素的影响，则输电线上损失的电功率为（）A．2kWB．5kWC．10kWD．20kW【答案】A【解析】由，解得升压变压器T原线圈中的电流，根据理想变压器的电流规律，解得输电线中电流，输电线上损失的电功率，选项A正确。5．（2021·北碚·重庆市朝阳中学高二月考）如图图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，其在同一磁场中匀速转动过程中所产生正弦交流电的图象如图线b所示。以下关于这两个正弦交流电的说法正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．在图中t=0时刻穿过线圈的磁通量均最大B．线圈先后两次转速之比为2:3C．交流电a的瞬时值为D．交流电b电压的最大值为【答案】A【解析】A．由图可知，t=0时刻线圈均在中性面，穿过线圈的磁通量最大，故A正确；B．由图象可知，故，故B错误；C．...
