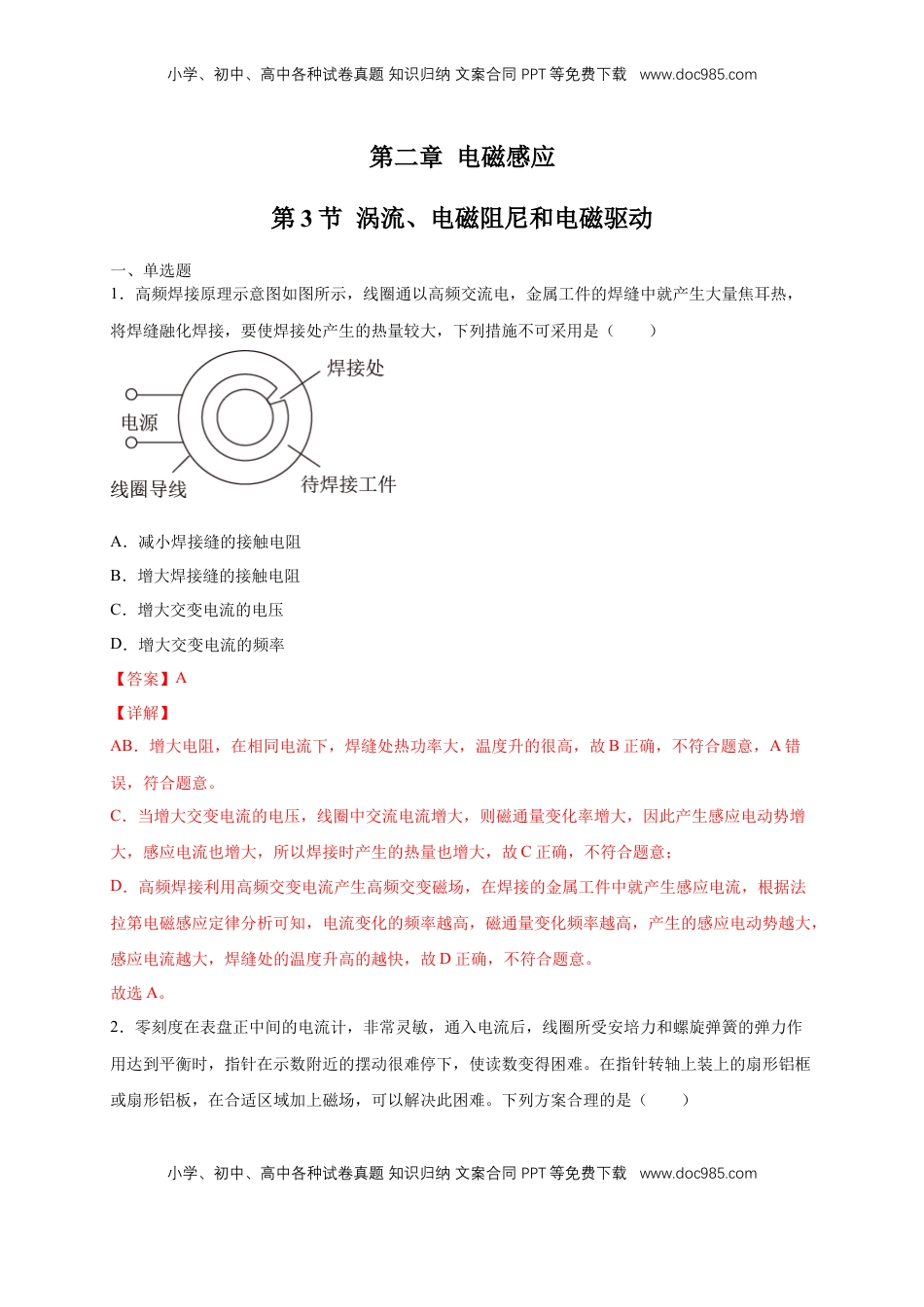

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第二章电磁感应第3节涡流、电磁阻尼和电磁驱动一、单选题1．高频焊接原理示意图如图所示，线圈通以高频交流电，金属工件的焊缝中就产生大量焦耳热，将焊缝融化焊接，要使焊接处产生的热量较大，下列措施不可采用是（）A．减小焊接缝的接触电阻B．增大焊接缝的接触电阻C．增大交变电流的电压D．增大交变电流的频率【答案】A【详解】AB．增大电阻，在相同电流下，焊缝处热功率大，温度升的很高，故B正确，不符合题意，A错误，符合题意。C．当增大交变电流的电压，线圈中交流电流增大，则磁通量变化率增大，因此产生感应电动势增大，感应电流也增大，所以焊接时产生的热量也增大，故C正确，不符合题意；D．高频焊接利用高频交变电流产生高频交变磁场，在焊接的金属工件中就产生感应电流，根据法拉第电磁感应定律分析可知，电流变化的频率越高，磁通量变化频率越高，产生的感应电动势越大，感应电流越大，焊缝处的温度升高的越快，故D正确，不符合题意。故选A。2．零刻度在表盘正中间的电流计，非常灵敏，通入电流后，线圈所受安培力和螺旋弹簧的弹力作用达到平衡时，指针在示数附近的摆动很难停下，使读数变得困难。在指针转轴上装上的扇形铝框或扇形铝板，在合适区域加上磁场，可以解决此困难。下列方案合理的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．B．C．D．【答案】D【详解】AC．如图所示，当指针向左偏转时，铝框或铝板可能会离开磁场，产生不了涡流，起不到电磁阻尼的作用，指针不能很快停下，A、C方案不合理，AC错误；B．此图是铝框，磁场在铝框中间，当指针偏转角度较小时，铝框不能切割磁感线，不能产生感应电流，起不到电磁阻尼的作用，指针不能很快停下，B方案不合理，B错误；D．此图是铝板，磁场在铝板中间，无论指针偏转角度大小，都会在铝板上产生涡流，起到电磁阻尼的作用，指针会很快稳定的停下，便于读数，D方案合理，D正确。故选D。3．如图所示，磁电式电流表的线圈常用铝框作骨架，把线圈绕在铝框上，铝框的两端装有转轴，转轴的两边各有一个螺旋弹簧（绕制方向相反），关于磁电式电流表下列说法正确的是（）A．线圈通电后，由于螺旋弹簧的弹力作用，可以使指针尽快稳定下来B．线圈通电后，由于铝框中的电磁阻尼作用，可以使指针尽快稳定下来C．线圈骨架换成塑料，通电后也可以使指针尽快稳定下来D．在运输时要把正负接线柱用导线连在一起，主要是为了增强铝框中的电磁阻尼作用【答案】B【详解】AB．常用铝框做骨架，当线圈在磁场中转动时，导致铝框的磁通量变化，从而产生感应电流，出现安培阻力，使其很快停止摆动，利用了铝框的电磁阻尼作用，故A错误，B正确；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．塑料做骨架因不能导电则达不到电磁阻尼的作用，故C错误；D．在运输时要把正负接线柱用导线连在一起，是接通回路能产生铝框中的电磁阻尼作用，而不能增强，故D错误；故选B。4．在“探究变压器线圈两端的电压与匝数的关系”实验中，可拆变压器如图所示。为了减小涡流在铁芯中产生的热量，铁芯是由相互绝缘的硅钢片平行叠成。硅钢片应平行于（）A．平面abcdB．平面abfeC．平面abghD．平面aehd【答案】D【详解】磁感线环绕的方向沿着闭合铁芯，根据楞次定律及右手螺旋定则，产生的涡旋电流的方向垂直于图示变压器铁芯的正面，即与图示abcd面平行，为了减小涡流在铁芯中产生的热量，相互绝缘的硅钢片应平行于平面aehd，故选D。5．有一种手持金属探测器实物及其结构原理图可简化为图所示。探测器运用的是电磁感应原理，发射线圈（外环）可以产生垂直于线圈平面且大小和方向均变化的磁场；内环线圈是接收线圈，用来收集被查金属物发出的磁场（接收线圈能完全屏蔽发射线圈产生的磁...
