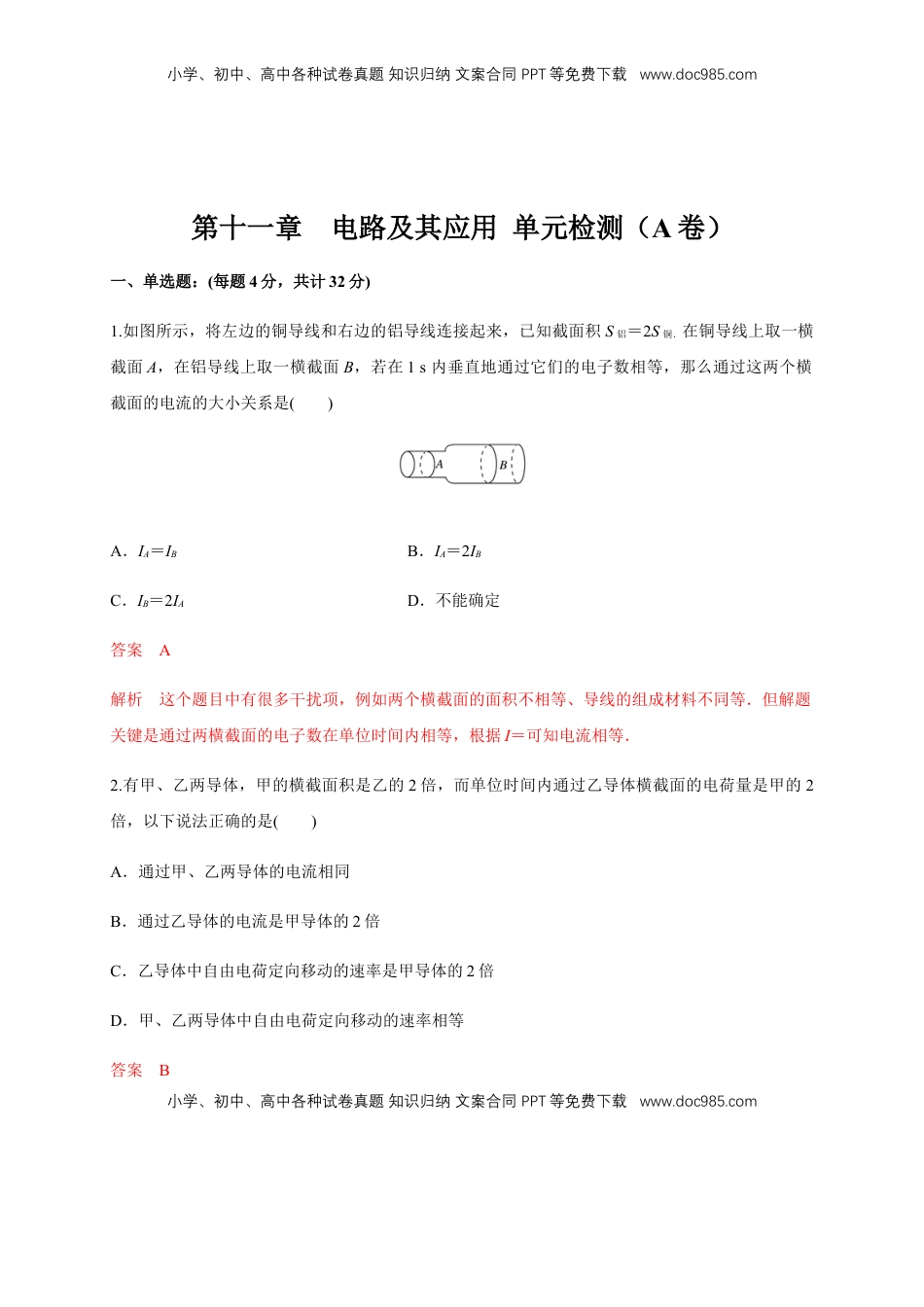

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十一章电路及其应用单元检测（A卷）一、单选题：(每题4分，共计32分)1.如图所示，将左边的铜导线和右边的铝导线连接起来，已知截面积S铝＝2S铜．在铜导线上取一横截面A，在铝导线上取一横截面B，若在1s内垂直地通过它们的电子数相等，那么通过这两个横截面的电流的大小关系是()A．IA＝IBB．IA＝2IBC．IB＝2IAD．不能确定答案A解析这个题目中有很多干扰项，例如两个横截面的面积不相等、导线的组成材料不同等．但解题关键是通过两横截面的电子数在单位时间内相等，根据I＝可知电流相等．2.有甲、乙两导体，甲的横截面积是乙的2倍，而单位时间内通过乙导体横截面的电荷量是甲的2倍，以下说法正确的是()A．通过甲、乙两导体的电流相同B．通过乙导体的电流是甲导体的2倍C．乙导体中自由电荷定向移动的速率是甲导体的2倍D．甲、乙两导体中自由电荷定向移动的速率相等答案B小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com解析由于单位时间内通过乙导体横截面的电荷量是甲的2倍，因此通过乙导体的电流是甲导体的2倍，故A错，B对．由于I＝nqSv，所以v＝，由于不知道甲、乙两导体的性质(n、q不知道)，所以无法判断v，故C、D错.3.有一只电压表，它的内阻是100Ω，量程为0.2V，现要改装成量程为10A的电流表，电压表上应()A．并联0.002Ω的电阻B．并联0.02Ω的电阻C．并联50Ω的电阻D．串联4900Ω的电阻【解析】改装前电压表的满偏电流为Ig＝＝A＝2×10－3A由电流表的改装原理可知需再并联一只Rx的电阻Rx＝＝Ω≈0.02Ω.故选项B正确．【答案】B4.如图所示，一段长为a，宽为b，高为c(a>b>c)的导体，将其中的两个对立面接入电路中时，最大的电阻为R，则最小的电阻为()A.B.C.D．R答案A解析根据电阻计算公式R＝ρ，若使电阻最小，则式中分母应最大，分子应最小，反之则电阻最大，由此可得R＝ρ，最小电阻R′＝ρ，则＝×＝，故R′＝R，选项A正确．5.在如图所示电路中，R2＝2R1，电路两端电压恒定，当S断开时，电流表的读数为0.5A，电压表的读数为4V，则当S闭合时，电流表和电压表的读数分别为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com图2A．1.5A,6VB．0.75A,4VC．1.5A,0D．0,6V答案D解析由题图可知，当S断开时，电阻R1和R2串联，U2＝U＝U＝4V，解得U＝6V，当S闭合时，R1被短路，电路中只有电阻R2，电流表读数为0，电压表读数为6V，选项D正确．6.在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，理想电压表和理想电流表的读数都增大，则可能出现了下列哪种故障()A．R1短路B．R2短路C．R3短路D．R1断路答案A解析若R1短路，则外部电路的电阻只有R3，故总电阻减小，总电流变大，电流表的示数变大，电压表的示数变大，A对；若R2短路，电流表的示数为零，故B错；若R3短路，电压表的示数为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com零，故C错；若R1断路，电流表的示数为零，D错．7.如图所示，用电流表和电压表测量电阻Rx的阻值，c端与b端相连时，电流表示数为4.60mA，电压表示数为2.50V，c端与a端相连时，电流表示数为5.20mA，电压表示数为2.30V，比较这两次结果正确的是()A．电阻的真实值更接近543Ω，且大于543ΩB．电阻的真实值更接近543Ω，且小于543ΩC．电阻的真实值更接近460Ω，且大于460ΩD．电阻的真实值更接近460Ω，且小于460Ω答案B解析比较两次的电压表读数，可知ΔU＝0.20V，则＝＝0.08；电流表示数变化ΔI＝0.60mA，则＝＝0.130，可见>，即电流变化明显一些，可见电压表内阻带来的影响比电流表内阻带来的影响大，故应采用内接法，Rx＝≈543Ω，此法测量值偏大，因此选项B正确．8.如图所...
