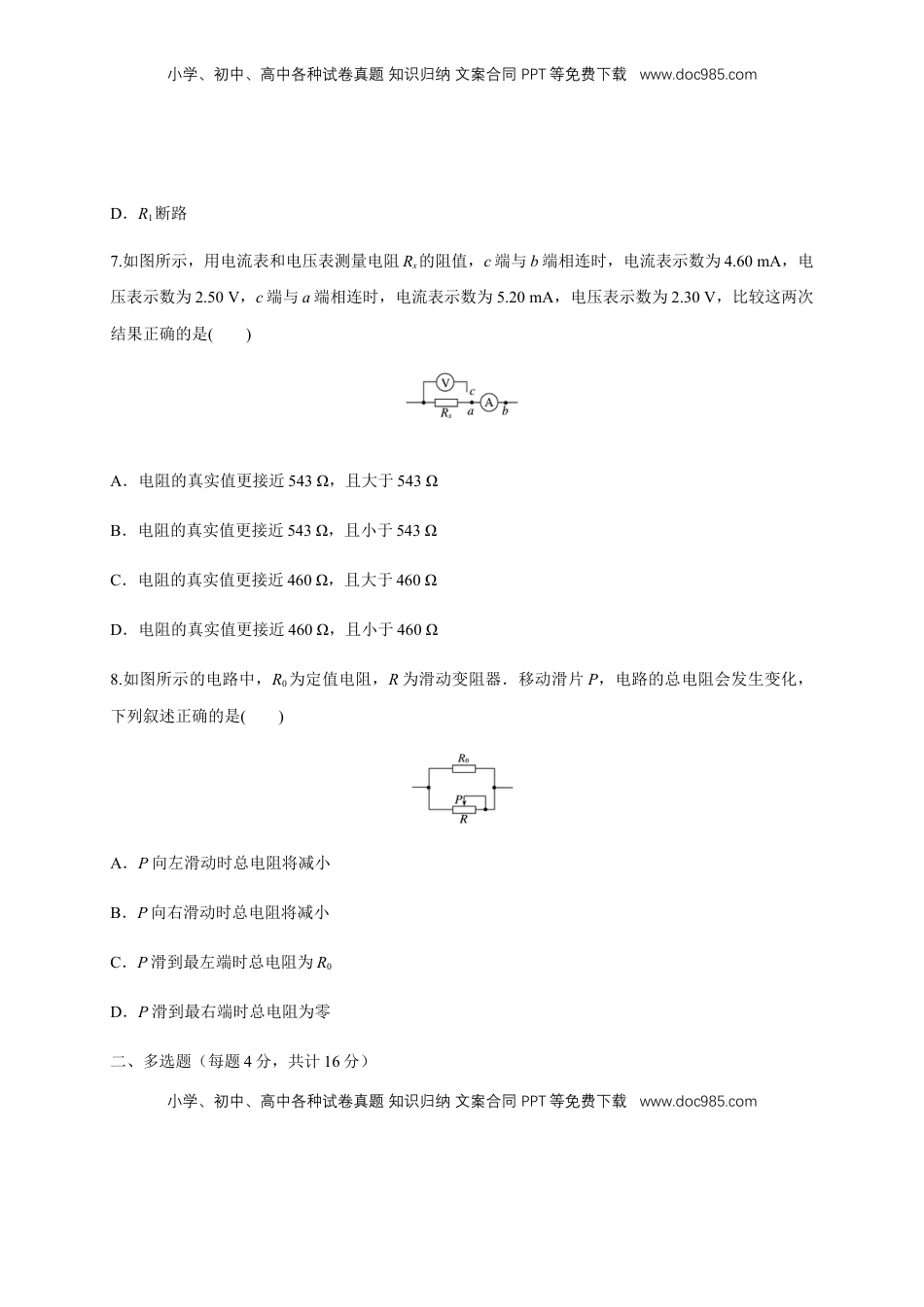

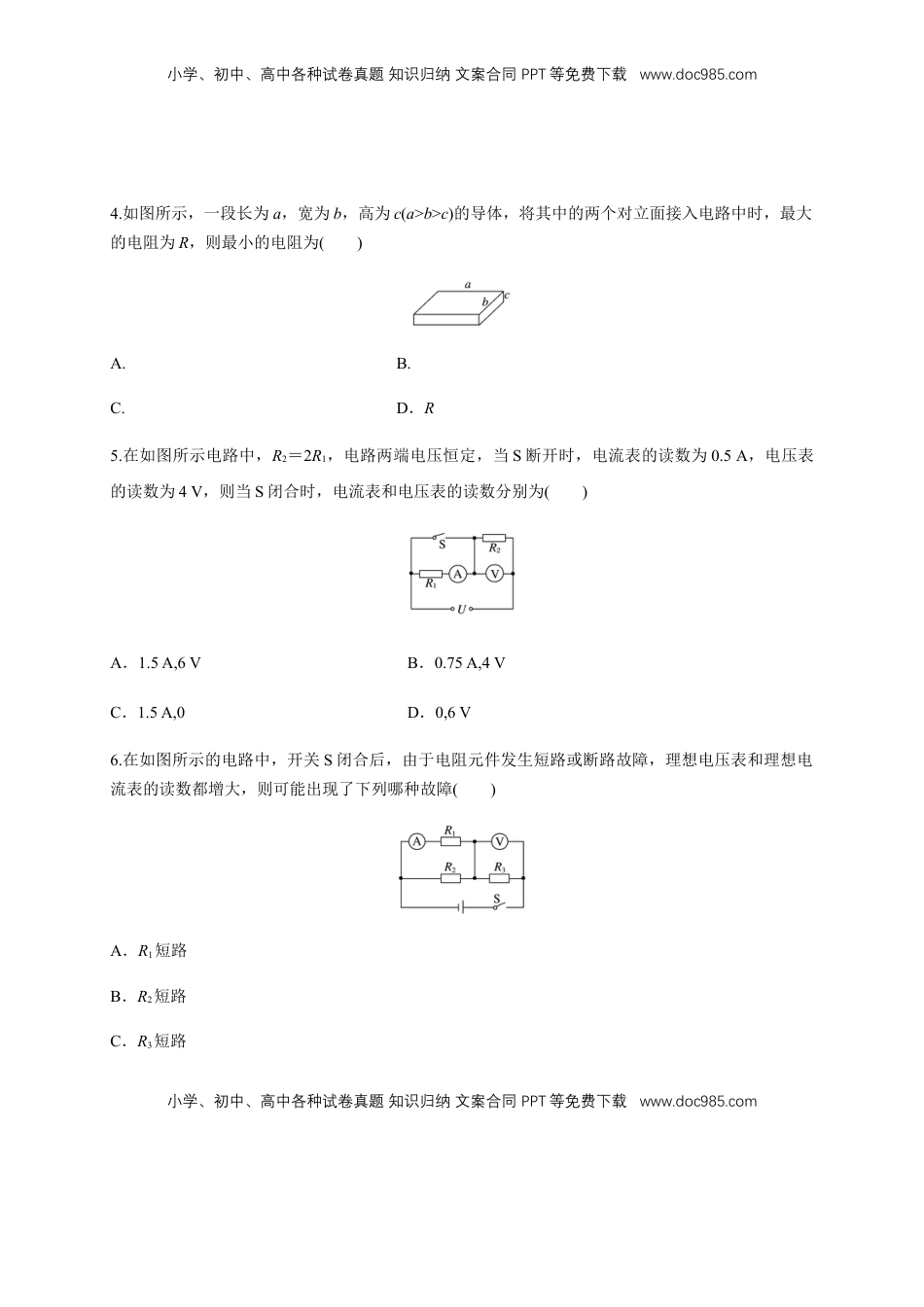

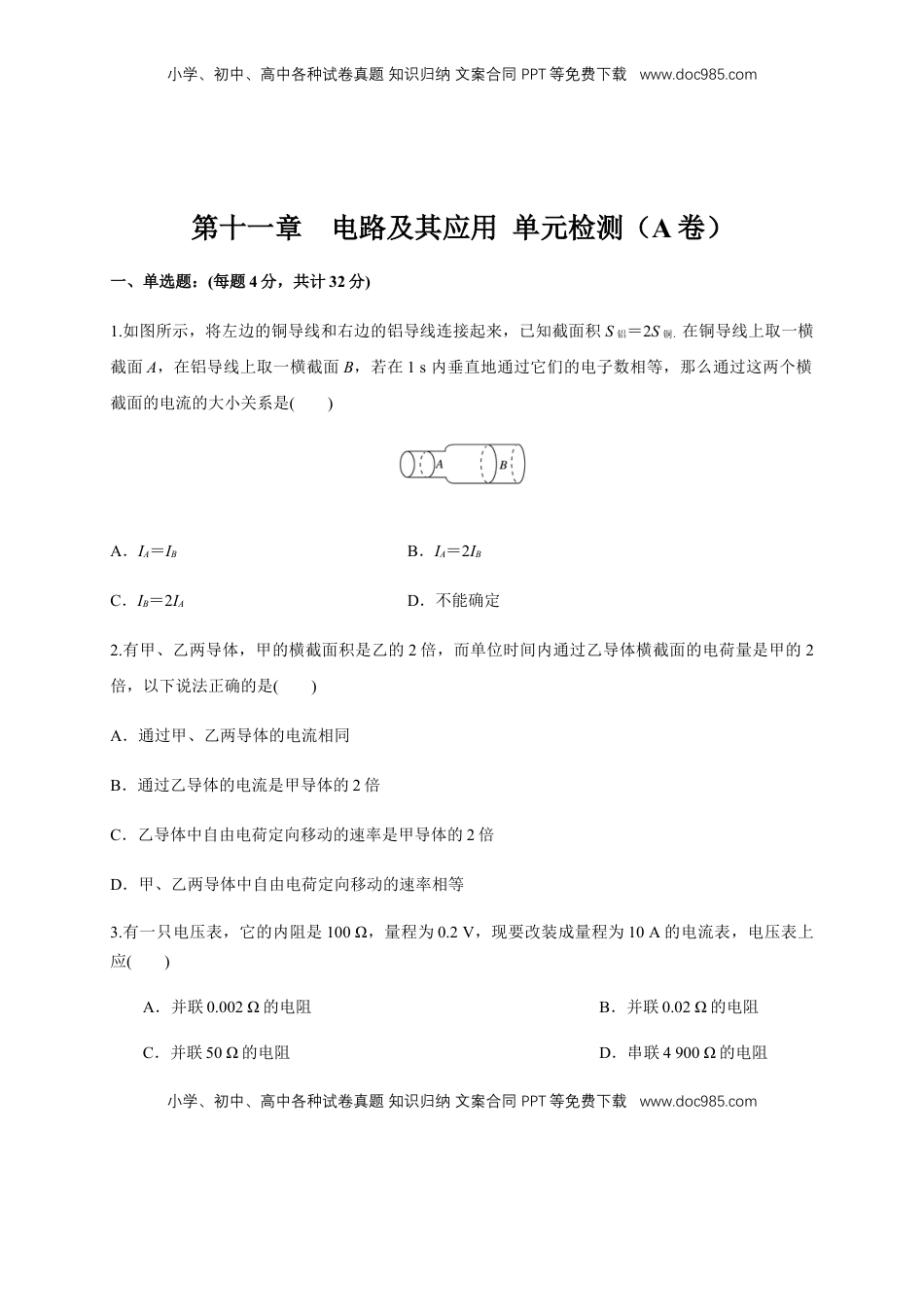

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十一章电路及其应用单元检测（A卷）一、单选题：(每题4分，共计32分)1.如图所示，将左边的铜导线和右边的铝导线连接起来，已知截面积S铝＝2S铜．在铜导线上取一横截面A，在铝导线上取一横截面B，若在1s内垂直地通过它们的电子数相等，那么通过这两个横截面的电流的大小关系是()A．IA＝IBB．IA＝2IBC．IB＝2IAD．不能确定2.有甲、乙两导体，甲的横截面积是乙的2倍，而单位时间内通过乙导体横截面的电荷量是甲的2倍，以下说法正确的是()A．通过甲、乙两导体的电流相同B．通过乙导体的电流是甲导体的2倍C．乙导体中自由电荷定向移动的速率是甲导体的2倍D．甲、乙两导体中自由电荷定向移动的速率相等3.有一只电压表，它的内阻是100Ω，量程为0.2V，现要改装成量程为10A的电流表，电压表上应()A．并联0.002Ω的电阻B．并联0.02Ω的电阻C．并联50Ω的电阻D．串联4900Ω的电阻小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.如图所示，一段长为a，宽为b，高为c(a>b>c)的导体，将其中的两个对立面接入电路中时，最大的电阻为R，则最小的电阻为()A.B.C.D．R5.在如图所示电路中，R2＝2R1，电路两端电压恒定，当S断开时，电流表的读数为0.5A，电压表的读数为4V，则当S闭合时，电流表和电压表的读数分别为()A．1.5A,6VB．0.75A,4VC．1.5A,0D．0,6V6.在如图所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，理想电压表和理想电流表的读数都增大，则可能出现了下列哪种故障()A．R1短路B．R2短路C．R3短路小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD．R1断路7.如图所示，用电流表和电压表测量电阻Rx的阻值，c端与b端相连时，电流表示数为4.60mA，电压表示数为2.50V，c端与a端相连时，电流表示数为5.20mA，电压表示数为2.30V，比较这两次结果正确的是()A．电阻的真实值更接近543Ω，且大于543ΩB．电阻的真实值更接近543Ω，且小于543ΩC．电阻的真实值更接近460Ω，且大于460ΩD．电阻的真实值更接近460Ω，且小于460Ω8.如图所示的电路中，R0为定值电阻，R为滑动变阻器．移动滑片P，电路的总电阻会发生变化，下列叙述正确的是()A．P向左滑动时总电阻将减小B．P向右滑动时总电阻将减小C．P滑到最左端时总电阻为R0D．P滑到最右端时总电阻为零二、多选题（每题4分，共计16分）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com9.如图所示，图线1、2、3分别表示导体A、B、C的伏安特性曲线，其中导体C为一非线性电阻，当三导体串联接在电压恒为6V的直流电源两端时，它们的电阻分别为R1、R2、R3，则下列说法正确的是()A．此时流过三导体的电流均为1AB．R1R∶2R∶3＝132∶∶C．若将三导体串联后改接在3V的直流电源上，则三导体的阻值之比不变D．若将三导体并联后接在3V的直流电源上，则通过它们的电流之比为I1I∶2I∶3＝321∶∶10..如图所示的电路中，若ab为输入端，AB为输出端，现把滑动变阻器的滑片置于变阻器的中央，则()A．空载时输出电压UAB＝UabB．当AB间接上负载R时，输出电压UAB<C．AB间的负载R越大，UAB越接近小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD．AB间的负载R越小，UAB越接近11.有三个电阻的阻值及额定电流分别为R1＝10Ω，I1＝1A，R2＝20Ω，I2＝2A，R3＝5Ω，I3＝2A．它们组成的电路如图中甲、乙、丙所示，下列关于各图的说法中正确的是()A．图甲中电路两端允许加的最大电压为60VB．图乙中电路允许通过的最大电流为3.5AC．图丙中电路两端允许加的最大电压为17.5V12.如图所示电路，将两个...
