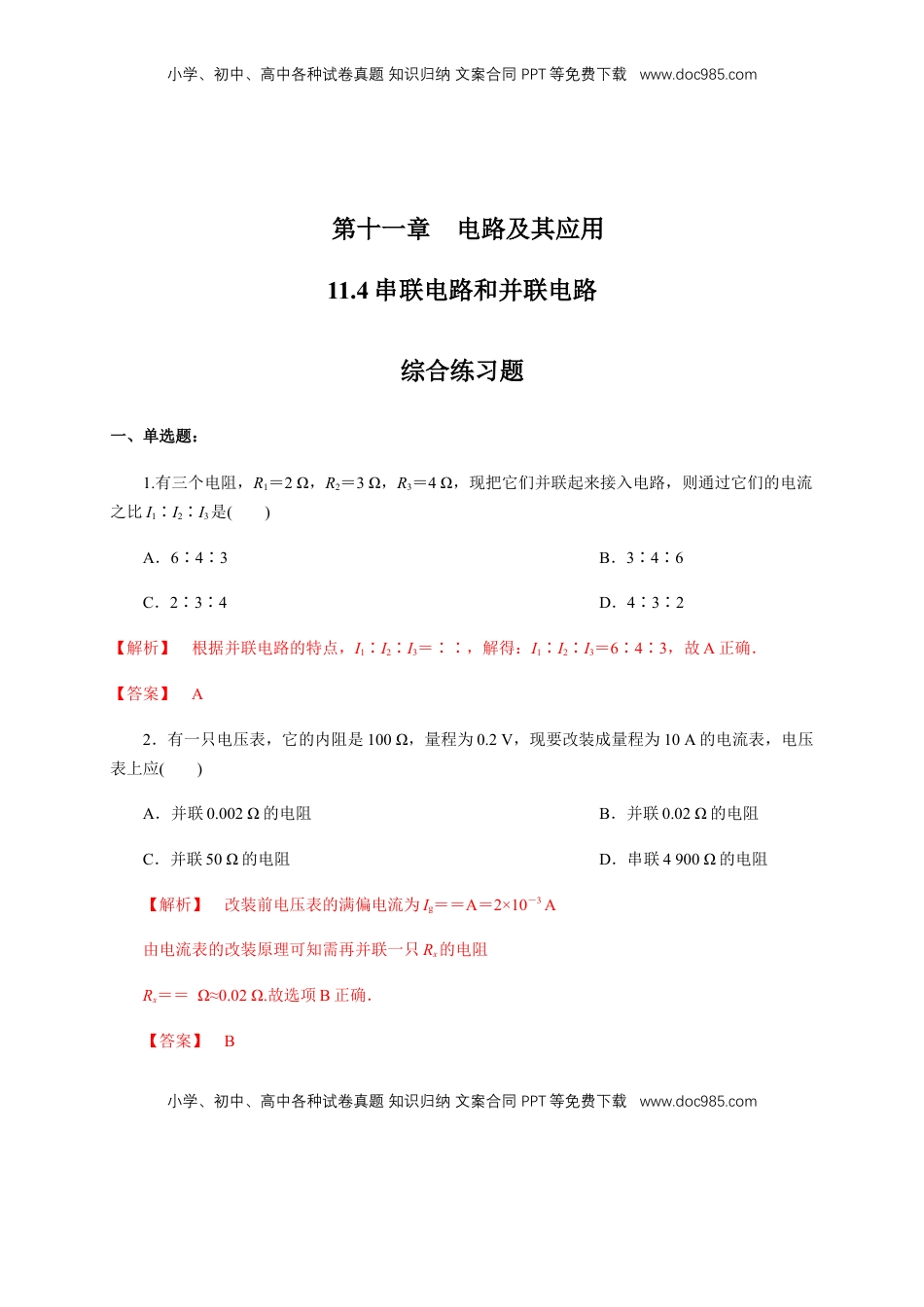

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十一章电路及其应用11.4串联电路和并联电路综合练习题一、单选题：1.有三个电阻，R1＝2Ω，R2＝3Ω，R3＝4Ω，现把它们并联起来接入电路，则通过它们的电流之比I1∶I2∶I3是()A．6∶4∶3B．3∶4∶6C．2∶3∶4D．4∶3∶2【解析】根据并联电路的特点，I1∶I2∶I3＝∶∶，解得：I1∶I2∶I3＝6∶4∶3，故A正确．【答案】A2．有一只电压表，它的内阻是100Ω，量程为0.2V，现要改装成量程为10A的电流表，电压表上应()A．并联0.002Ω的电阻B．并联0.02Ω的电阻C．并联50Ω的电阻D．串联4900Ω的电阻【解析】改装前电压表的满偏电流为Ig＝＝A＝2×10－3A由电流表的改装原理可知需再并联一只Rx的电阻Rx＝＝Ω≈0.02Ω.故选项B正确．【答案】B小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3．有一只电流表的满偏电流Ig＝2mA，内阻Rg＝150Ω，要把它改装成一个量程为3V的电压表，则应在电流表上()A．并联1350Ω的电阻B．串联1350Ω的电阻C．并联50Ω的电阻D．串联1500Ω的电阻【解析】改装成一个量程为3V的电压表，应在原电流表上串联一个电阻，由U＝Ig(Rg＋R)须串联的分压电阻R＝1350Ω，故B项正确．【答案】B4．某同学用伏安法测电阻时，分别采用了内接法和外接法，测得的某电阻Rx的阻值分别为R1和R2，则所测阻值与真实值Rx间的关系为()A．R1>Rx>R2B．R1<Rx<R2C．R1>R2>RxD．R1<R2<Rx【解析】内接法测量值大于真实值，即R1>Rx，外接法测量值小于真实值，即R2<Rx，所以R1>Rx>R2.【答案】A5.一个电流表，刻度盘的每1小格代表1μA，内阻为Rg，如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则()A．给它串联一个电阻，阻值为nRgB．给它串联一个电阻，阻值为(n－1)RgC．给它并联一个电阻，阻值为D．给它并联一个电阻，阻值为【解析】因Ig＝，量程扩大n倍即为nIg，则应有(n－1)Ig被分流，故应并联一个分流电阻，阻值R＝＝.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【答案】D6．R1＝10Ω，R2＝20Ω，R1允许通过的最大电流为1.5A，R2两端允许加的最大电压为10V．若将它们串联，加在电路两端的最大电压可以是()A．45VB．5VC．25VD．15V【解析】本题中R1、R2串联，R1允许通过的最大电流为1.5A，经计算，R2允许通过的最大电流仅为0.5A，则通过串联电路的最大电流以最小的为准，从而求得加在电路两端的最大电压是15V，因而选D.【答案】D7．一电流表(表头)并联一个分流电阻后就改装成一个大量程的电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准电流表读数为1A时，改装电流表的读数为1.1A，稍微偏大一些，为了使它的读数准确，应()A．在原分流电阻上再并联一个较大的电阻B．在原分流电阻上再串联一个较小的电阻C．在原分流电阻上再串联一个较大的电阻D．在原分流电阻上再并联一个较小的电阻【解析】改装电流表的读数比标准电流表读数稍微偏大一些，说明改装电流表的内阻稍微偏大一些，要使内阻稍微变小一些，需要在原分流电阻上再并联一个较大的电阻，故A正确，B、C、D错误．【答案】A8.用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，随温度的升高会观察到()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电流表示数不变B．电流表示数减小C．电压表示数增大D．电压表示数减小【解析】接通开头后，热敏电阻的温度升高，电阻减小，总电阻减小，由I总＝得I总增大，电流表示数变大，A、B错误．R1中电流I1不变，R2支路的电流I2增大，UR2增大，又U＝UR2＋U热，则U热减小，电压表的示数减小，D正确，C错误．【答案】D9.如图所示电路中电...
