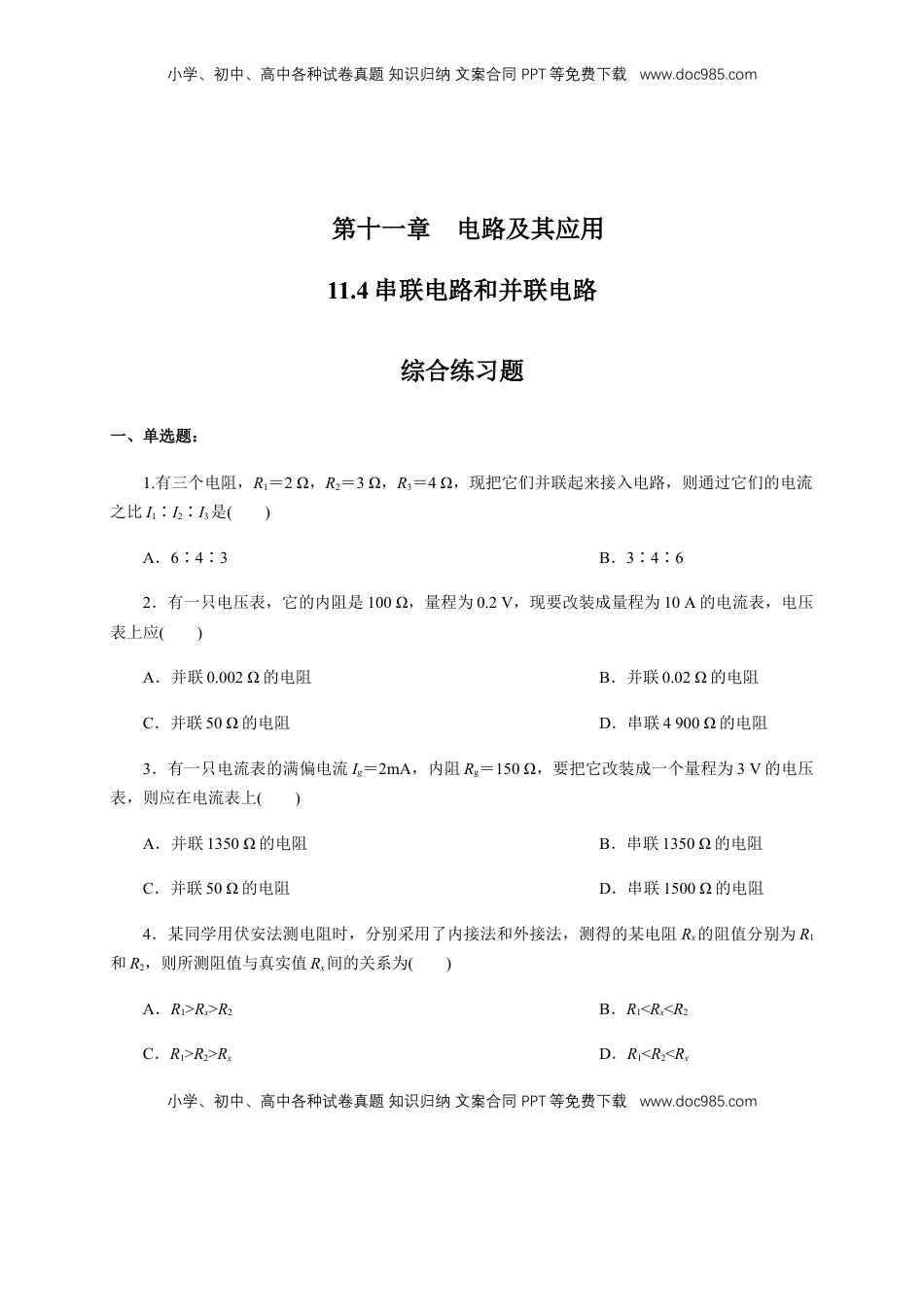

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十一章电路及其应用11.4串联电路和并联电路综合练习题一、单选题：1.有三个电阻，R1＝2Ω，R2＝3Ω，R3＝4Ω，现把它们并联起来接入电路，则通过它们的电流之比I1∶I2∶I3是()A．6∶4∶3B．3∶4∶62．有一只电压表，它的内阻是100Ω，量程为0.2V，现要改装成量程为10A的电流表，电压表上应()A．并联0.002Ω的电阻B．并联0.02Ω的电阻C．并联50Ω的电阻D．串联4900Ω的电阻3．有一只电流表的满偏电流Ig＝2mA，内阻Rg＝150Ω，要把它改装成一个量程为3V的电压表，则应在电流表上()A．并联1350Ω的电阻B．串联1350Ω的电阻C．并联50Ω的电阻D．串联1500Ω的电阻4．某同学用伏安法测电阻时，分别采用了内接法和外接法，测得的某电阻Rx的阻值分别为R1和R2，则所测阻值与真实值Rx间的关系为()A．R1>Rx>R2B．R1<Rx<R2C．R1>R2>RxD．R1<R2<Rx小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com5.一个电流表，刻度盘的每1小格代表1μA，内阻为Rg，如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则()A．给它串联一个电阻，阻值为nRgB．给它串联一个电阻，阻值为(n－1)RgC．给它并联一个电阻，阻值为D．给它并联一个电阻，阻值为6．R1＝10Ω，R2＝20Ω，R1允许通过的最大电流为1.5A，R2两端允许加的最大电压为10V．若将它们串联，加在电路两端的最大电压可以是()A．45VB．5VC．25VD．15V7．一电流表(表头)并联一个分流电阻后就改装成一个大量程的电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准电流表读数为1A时，改装电流表的读数为1.1A，稍微偏大一些，为了使它的读数准确，应()A．在原分流电阻上再并联一个较大的电阻B．在原分流电阻上再串联一个较小的电阻C．在原分流电阻上再串联一个较大的电阻D．在原分流电阻上再并联一个较小的电阻8.用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，随温度的升高会观察到()A．电流表示数不变B．电流表示数减小小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．电压表示数增大D．电压表示数减小9.如图所示电路中电阻R1、R2、R3的阻值相等，电池的电阻不计．那么开关K接通后流过R2的电流是K接通前的()A.B.C.D.10.如图所示，电流表G的内阻不可忽略不计，R1、R2是两个可变电阻，当a、b间的电压为4V时，电流表的指针刚好满偏(指针指在刻度盘的最大值处)，当a、b间的电压为3V时，如果仍要使电流表G的指针满偏，下列方法中可行的是()①保持R2不变，增大R1②增大R1，减小R2③保持R2不变，减小R1④增大R2，减小R1A．①②B．①④C．②③D．③④11.两个定值电阻R1、R2串联后接在输出电压U＝12V的直流电源上，且电源电压保持不变．把一个内阻不是远大于R1、R2的电压表接在R1的两端(如图所示)．电压表的示数为8V，如果把此电压表改接在R2两端，则电压表的示数将()A．小于4VB．等于4VC．大于4V、小于8V小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD．等于或大于8V二．多选题12.用如图所示的电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是()A．电压表的内电阻越小，测量越精确B．电流表的内电阻越小，测量越精确C．电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值D．由于电流表的分流作用，使Rx的测量值小于真实值13.用甲、乙两个完全相同的电流表表头改装成量程分别为0～5V和0～10V的电压表，串联后接在12V的电压上，则()A．两表的电压示数相同，均为6VB．两表头的指针的偏角相同C．两表头的指针的偏角不相同D．两表的电压示数不同14.一个T型电路如图所示，电路中的电阻R...
