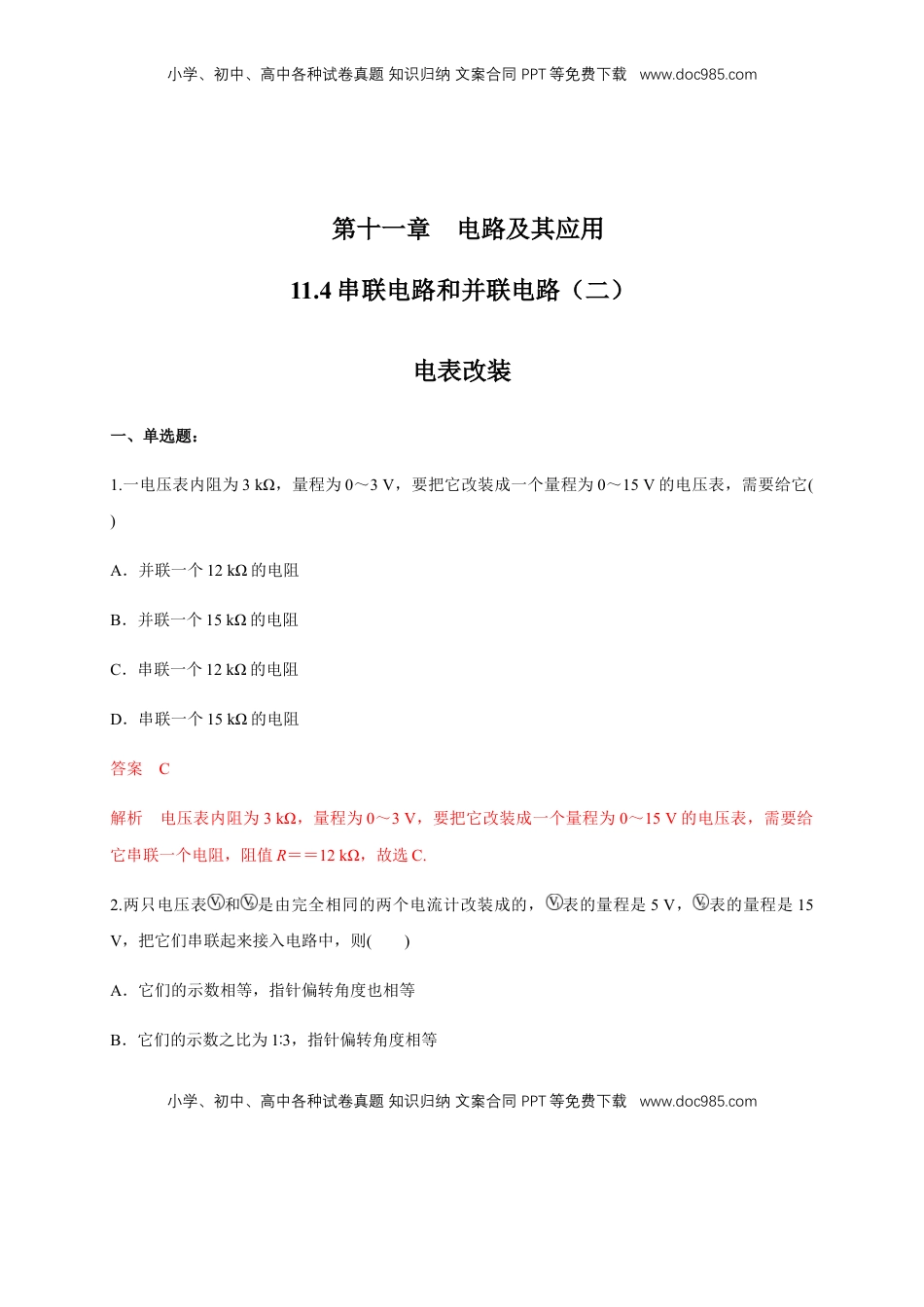

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十一章电路及其应用11.4串联电路和并联电路（二）电表改装一、单选题：1.一电压表内阻为3kΩ，量程为0～3V，要把它改装成一个量程为0～15V的电压表，需要给它()A．并联一个12kΩ的电阻B．并联一个15kΩ的电阻C．串联一个12kΩ的电阻D．串联一个15kΩ的电阻答案C解析电压表内阻为3kΩ，量程为0～3V，要把它改装成一个量程为0～15V的电压表，需要给它串联一个电阻，阻值R＝＝12kΩ，故选C.2.两只电压表和是由完全相同的两个电流计改装成的，表的量程是5V，表的量程是15V，把它们串联起来接入电路中，则()A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为13∶，指针偏转角度相等小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．它们的示数相等，指针偏转角度之比为13∶D．它们的示数之比、指针偏转角度之比均为13∶答案B解析由于两个电压表是用相同的电流计改装的，当两个电压表串联使用时，通过两表的电流是相同的，所以表头指针偏转的角度是相同的；刻度盘上的示数表示的是电压表两端的电压，与量程成正比，故选项B正确，选项A、C、D错误．3一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是()A．在R上串联一比R小得多的电阻B．在R上串联一比R大得多的电阻C．在R上并联一比R小得多的电阻D．在R上并联一比R大得多的电阻答案：A解析：[读数总比准确值偏小，说明流过表头的电流偏小，并联电阻稍小了些，要使电流表读数准确，应使并联电阻稍大些，故要在R上串联一个很小的电阻，A正确．]4.如图所示，用电流表和电压表测量电阻Rx的阻值，c端与b端相连时，电流表示数为4.60mA，电压表示数为2.50V，c端与a端相连时，电流表示数为5.20mA，电压表示数为2.30V，比较这两次结果正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电阻的真实值更接近543Ω，且大于543ΩB．电阻的真实值更接近543Ω，且小于543ΩC．电阻的真实值更接近460Ω，且大于460ΩD．电阻的真实值更接近460Ω，且小于460Ω答案B解析比较两次的电压表读数，可知ΔU＝0.20V，则＝＝0.08；电流表示数变化ΔI＝0.60mA，则＝＝0.130，可见>，即电流变化明显一些，可见电压表内阻带来的影响比电流表内阻带来的影响大，故应采用内接法，Rx＝≈543Ω，此法测量值偏大，因此选项B正确．5.如图所示用电压表和电流表测电阻，Rx为待测电阻，如果电压表的读数是3.50V，电流表的读数是10.0mA，电压表的内阻是1.50kΩ，电流表的内阻是10Ω，那么Rx的精确值为()A．457ΩB．350ΩC．360ΩD．1200Ω答案A解析通过电压表的电流IV＝＝Ω＝×10－3A，则Rx＝＝Ω≈457Ω，故选A.二、多选题6.如图所示的电路，将两个相同的表头分别改装成A1(0～3A)和A2(0～0.6A)的电流表，把两个电流小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com表并联接入电路中测量电流，则下列说法正确的是()A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没半偏时，A2的指针已经半偏C．A1的读数为1A时，A2的读数为0.6AD．A1的读数为1A时，干路的电流为1.2A答案：AD解析：[A1和A2是由两个相同的表头改装而成的，只是它们并联的电阻不同．当两个电流表并联时，加在两电流表上的电压相等，所以，通过两表头的电流也相等，A正确，B错误；A1的读数为1A时，A2的读数应为×0.6A＝0.2A，所以干路电流为1.2A，C错误，D正确．]7.两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2，若将两表串联后去测某一线路的电压，则两只表()A．读数相同B．指针偏转的角度相同C．量程大的电压表读数大D．量程大的电压表读数...
