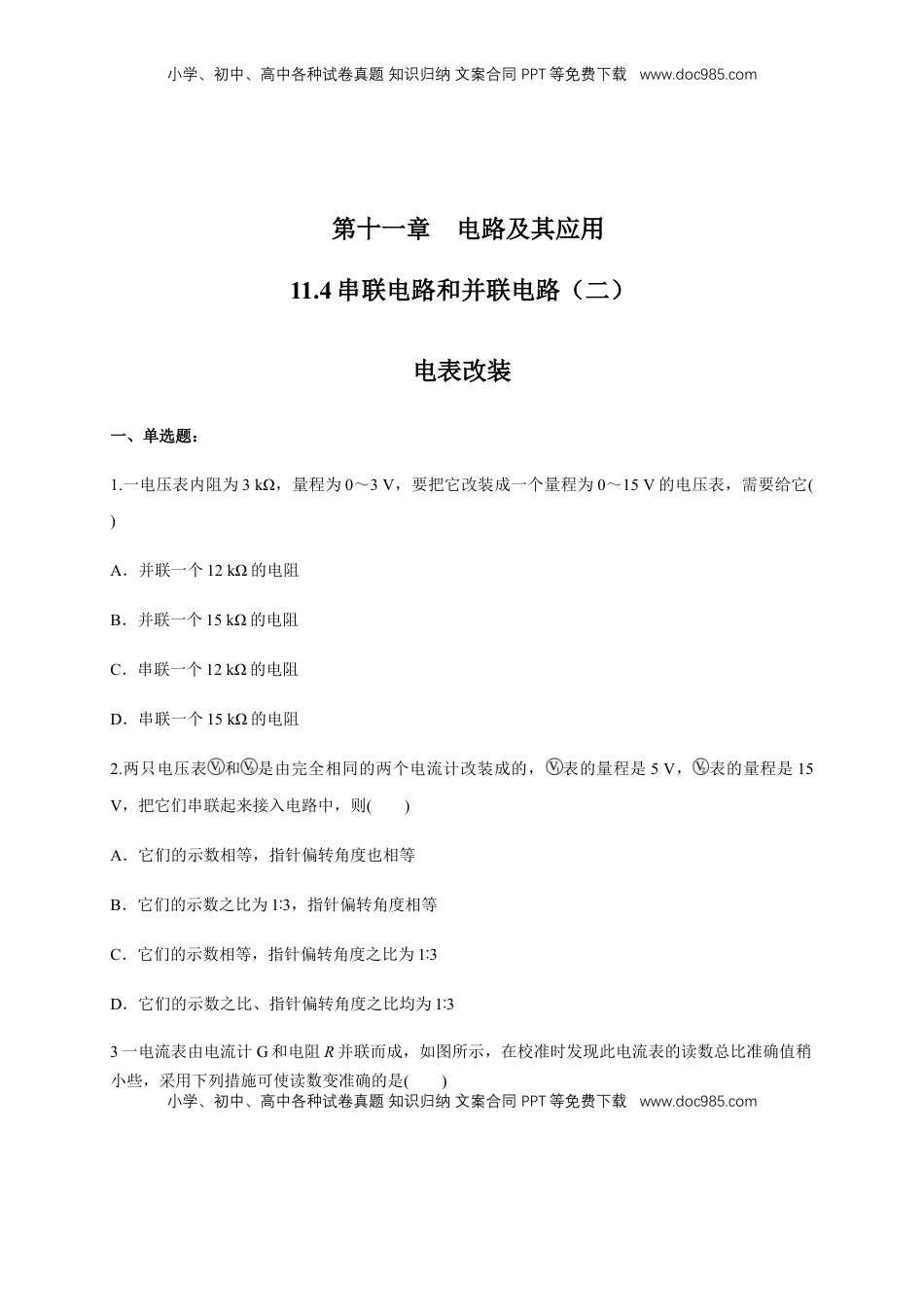

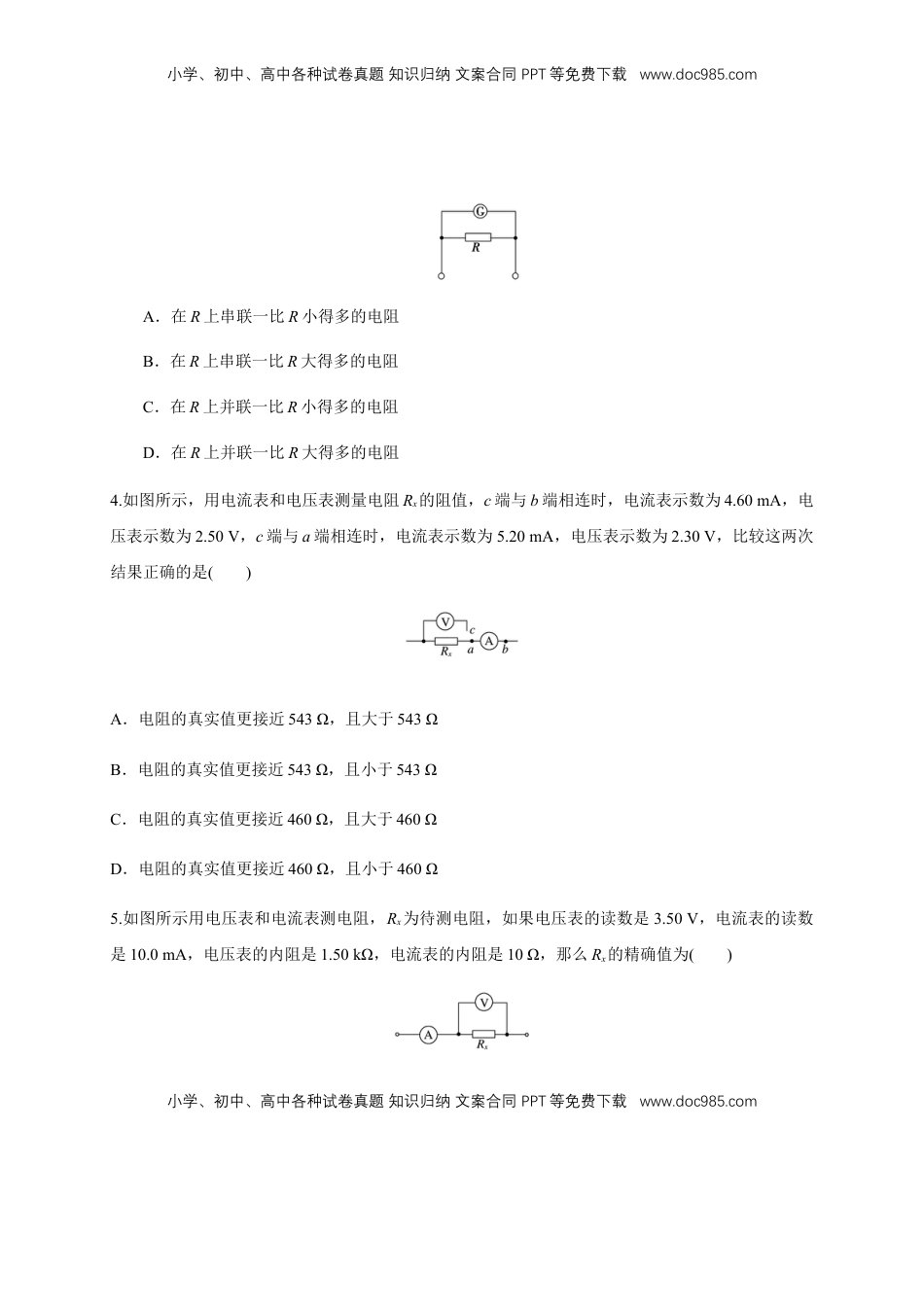

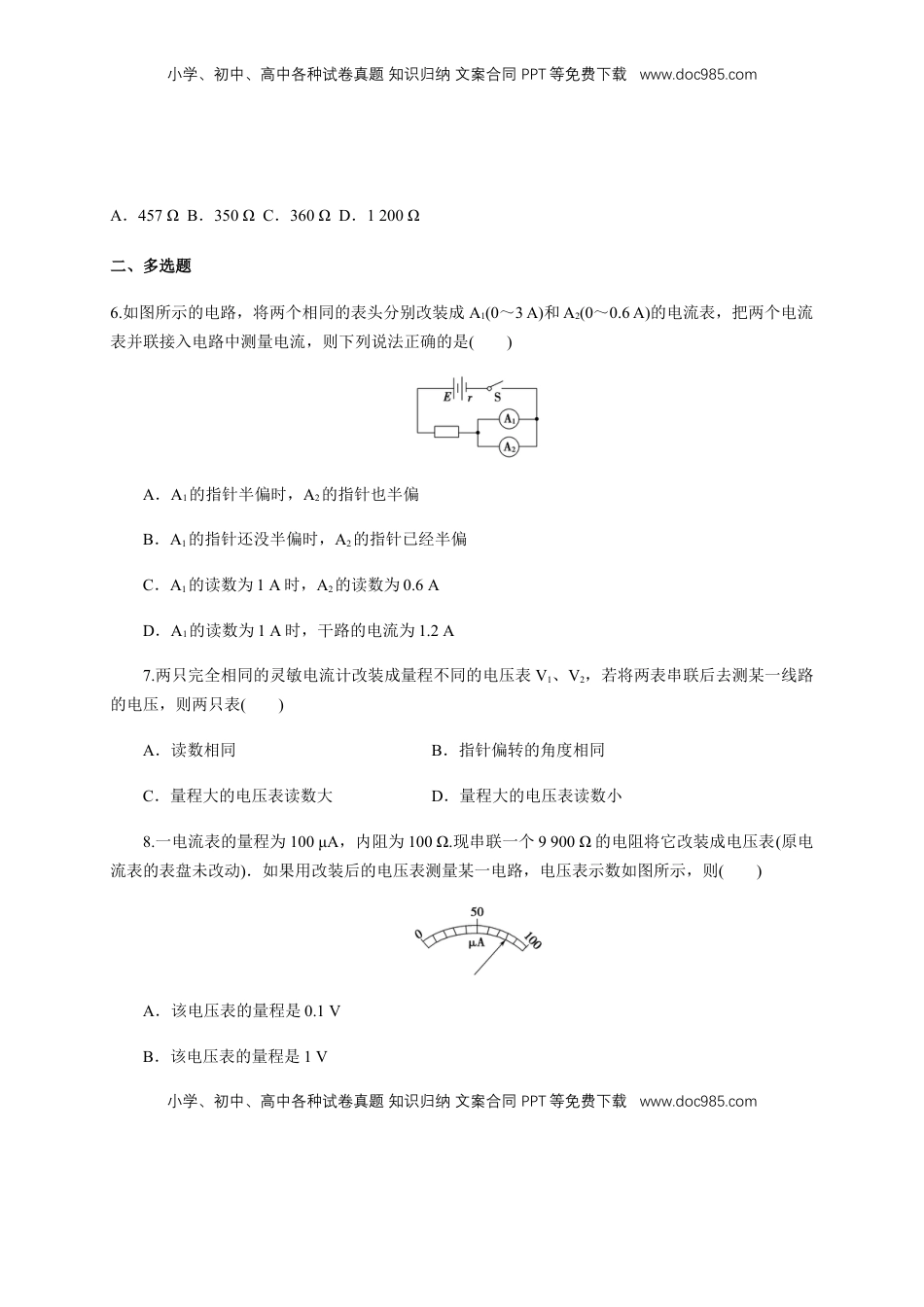

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十一章电路及其应用11.4串联电路和并联电路（二）电表改装一、单选题：1.一电压表内阻为3kΩ，量程为0～3V，要把它改装成一个量程为0～15V的电压表，需要给它()A．并联一个12kΩ的电阻B．并联一个15kΩ的电阻C．串联一个12kΩ的电阻D．串联一个15kΩ的电阻2.两只电压表和是由完全相同的两个电流计改装成的，表的量程是5V，表的量程是15V，把它们串联起来接入电路中，则()A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为13∶，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为13∶D．它们的示数之比、指针偏转角度之比均为13∶3一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．在R上串联一比R小得多的电阻B．在R上串联一比R大得多的电阻C．在R上并联一比R小得多的电阻D．在R上并联一比R大得多的电阻4.如图所示，用电流表和电压表测量电阻Rx的阻值，c端与b端相连时，电流表示数为4.60mA，电压表示数为2.50V，c端与a端相连时，电流表示数为5.20mA，电压表示数为2.30V，比较这两次结果正确的是()A．电阻的真实值更接近543Ω，且大于543ΩB．电阻的真实值更接近543Ω，且小于543ΩC．电阻的真实值更接近460Ω，且大于460ΩD．电阻的真实值更接近460Ω，且小于460Ω5.如图所示用电压表和电流表测电阻，Rx为待测电阻，如果电压表的读数是3.50V，电流表的读数是10.0mA，电压表的内阻是1.50kΩ，电流表的内阻是10Ω，那么Rx的精确值为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．457ΩB．350ΩC．360ΩD．1200Ω二、多选题6.如图所示的电路，将两个相同的表头分别改装成A1(0～3A)和A2(0～0.6A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是()A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没半偏时，A2的指针已经半偏C．A1的读数为1A时，A2的读数为0.6AD．A1的读数为1A时，干路的电流为1.2A7.两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2，若将两表串联后去测某一线路的电压，则两只表()A．读数相同B．指针偏转的角度相同C．量程大的电压表读数大D．量程大的电压表读数小8.一电流表的量程为100μA，内阻为100Ω.现串联一个9900Ω的电阻将它改装成电压表(原电流表的表盘未改动)．如果用改装后的电压表测量某一电路，电压表示数如图所示，则()A．该电压表的量程是0.1VB．该电压表的量程是1V小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．此时的电压是0.08VD．此时的电压是0.8V9.用如图所示的电路测量待测电阻Rx的阻值时，下列关于由电表产生误差的说法中，正确的是()A．电压表的内电阻越小，测量越精确B．电流表的内电阻越小，测量越精确C．电压表的读数大于Rx两端真实电压，Rx的测量值大于真实值D．由于电流表的分流作用，使Rx的测量值小于真实值10.如图所示电路，将两个相同的电流计分别改装成电流表A1(0～3A)和电流表A2(0～0.6A)，把这两个电流表并联接入电路中测量电流．则下列说法中正确的是()A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没有满偏，A2的指针已经满偏C．A1的读数为1A时，A2的读数为0.6AD．A1的读数为1A时，干路中的电流为1.2A小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com11.四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表...
