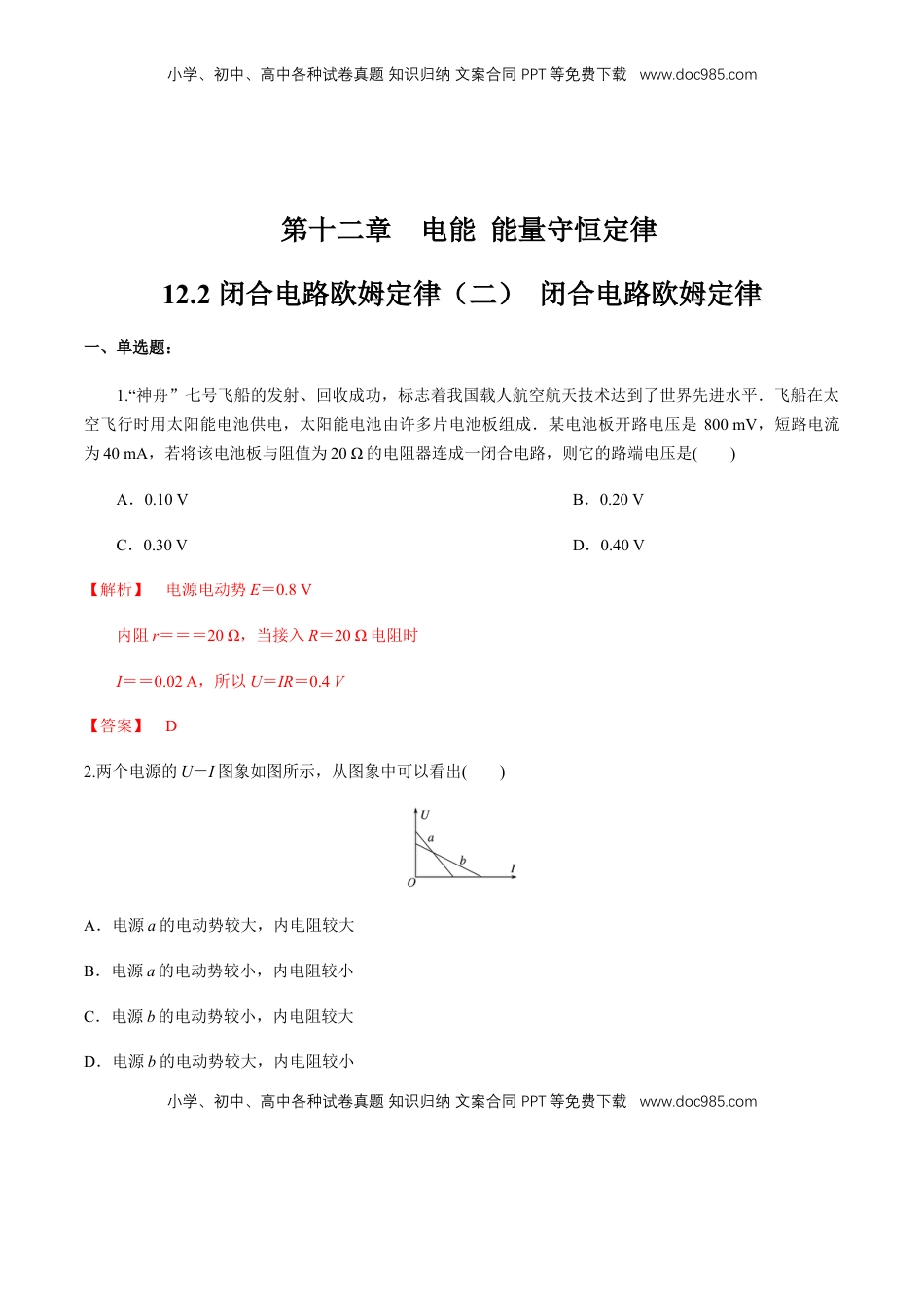

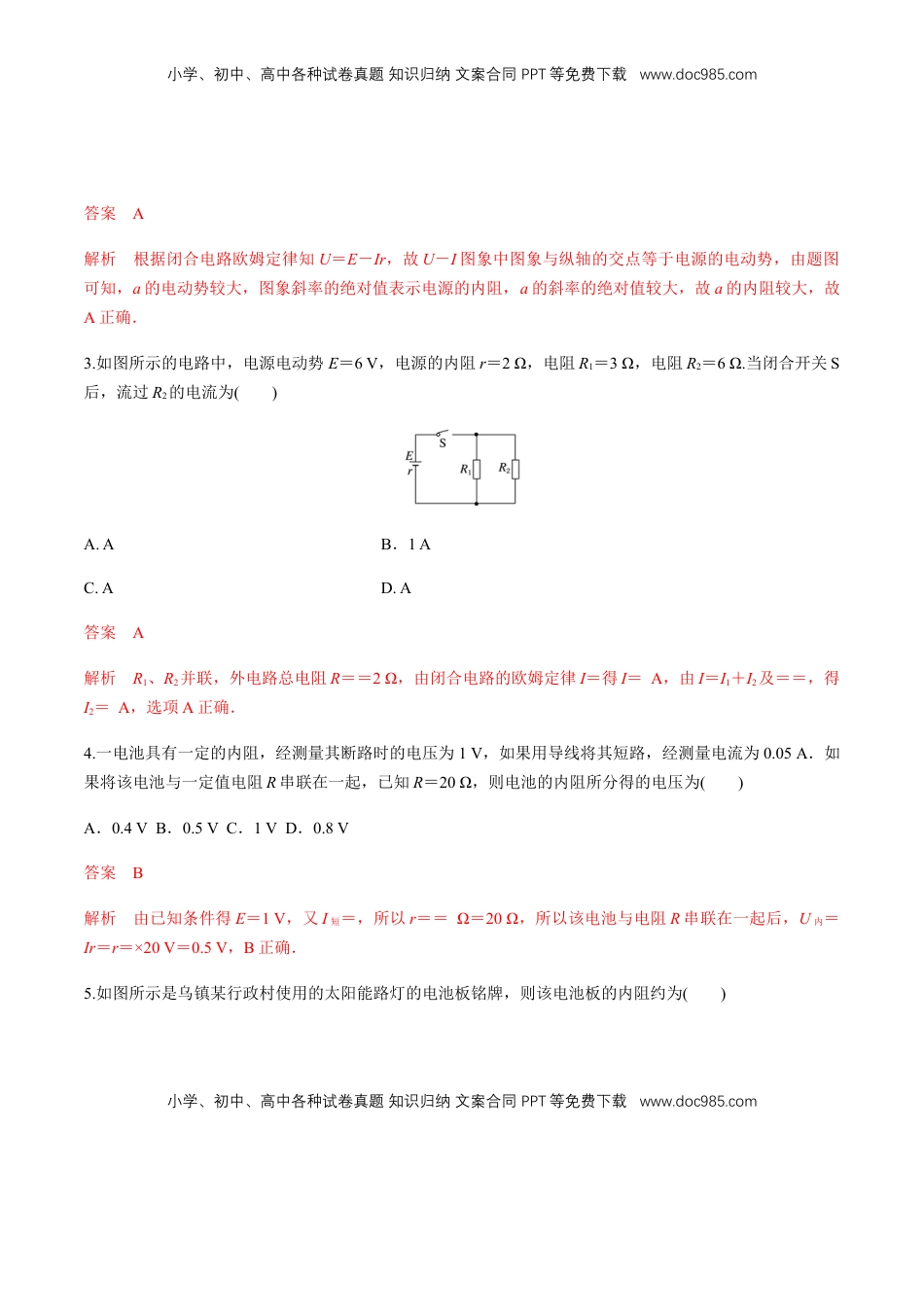

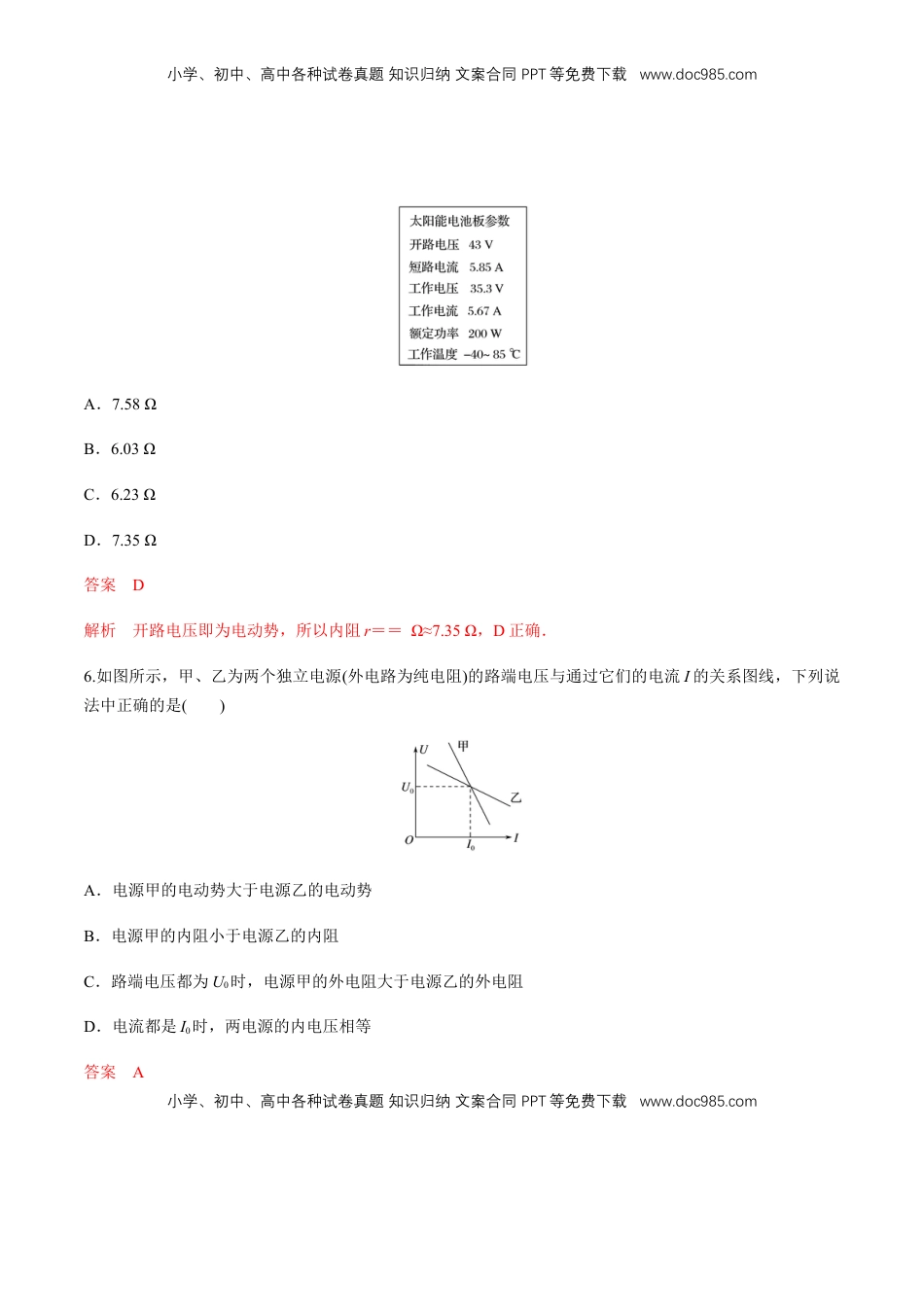

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十二章电能能量守恒定律12.2闭合电路欧姆定律（二）闭合电路欧姆定律一、单选题：1.“神舟”七号飞船的发射、回收成功，标志着我国载人航空航天技术达到了世界先进水平．飞船在太空飞行时用太阳能电池供电，太阳能电池由许多片电池板组成．某电池板开路电压是800mV，短路电流为40mA，若将该电池板与阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是()A．0.10VB．0.20VC．0.30VD．0.40V【解析】电源电动势E＝0.8V内阻r＝＝＝20Ω，当接入R＝20Ω电阻时I＝＝0.02A，所以U＝IR＝0.4V【答案】D2.两个电源的U－I图象如图所示，从图象中可以看出()A．电源a的电动势较大，内电阻较大B．电源a的电动势较小，内电阻较小C．电源b的电动势较小，内电阻较大D．电源b的电动势较大，内电阻较小小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com答案A解析根据闭合电路欧姆定律知U＝E－Ir，故U－I图象中图象与纵轴的交点等于电源的电动势，由题图可知，a的电动势较大，图象斜率的绝对值表示电源的内阻，a的斜率的绝对值较大，故a的内阻较大，故A正确．3.如图所示的电路中，电源电动势E＝6V，电源的内阻r＝2Ω，电阻R1＝3Ω，电阻R2＝6Ω.当闭合开关S后，流过R2的电流为()A.AB．1AC.AD.A答案A解析R1、R2并联，外电路总电阻R＝＝2Ω，由闭合电路的欧姆定律I＝得I＝A，由I＝I1＋I2及＝＝，得I2＝A，选项A正确．4.一电池具有一定的内阻，经测量其断路时的电压为1V，如果用导线将其短路，经测量电流为0.05A．如果将该电池与一定值电阻R串联在一起，已知R＝20Ω，则电池的内阻所分得的电压为()A．0.4VB．0.5VC．1VD．0.8V答案B解析由已知条件得E＝1V，又I短＝，所以r＝＝Ω＝20Ω，所以该电池与电阻R串联在一起后，U内＝Ir＝r＝×20V＝0.5V，B正确．5.如图所示是乌镇某行政村使用的太阳能路灯的电池板铭牌，则该电池板的内阻约为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．7.58ΩB．6.03ΩC．6.23ΩD．7.35Ω答案D解析开路电压即为电动势，所以内阻r＝＝Ω≈7.35Ω，D正确．6.如图所示，甲、乙为两个独立电源(外电路为纯电阻)的路端电压与通过它们的电流I的关系图线，下列说法中正确的是()A．电源甲的电动势大于电源乙的电动势B．电源甲的内阻小于电源乙的内阻C．路端电压都为U0时，电源甲的外电阻大于电源乙的外电阻D．电流都是I0时，两电源的内电压相等答案A小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com解析图线与U轴交点的坐标值表示电动势的大小，由图线可知，甲与U轴交点的坐标值比乙的大，表明甲的电动势大于乙的电动势，故A正确；图线的斜率的绝对值表示电源内阻(电动势与短路电流的比值)，图线甲的斜率绝对值大于图线乙的斜率绝对值，表明甲的内阻大于乙的内阻，故B错误；甲、乙两图线的交点坐标为(I0，U0)，外电路是纯电阻说明两电源此时的外电阻相等，故C错误；电源的内电压等于通过电源的电流与电源内阻的乘积，即U内＝Ir，因为甲的内阻比乙的内阻大，所以当电流都为I0时，甲电源的内电压较大，故D错误．7.在如图所示的电路中，当开关S1断开、开关S2闭合时，电压表的读数为3V；当开关S1、S2均闭合时，电压表的读数为1.8V，已知电压表为理想电表，外接电阻为R、电源内阻为r.由以上数据可知为()A.B.C.D.答案D解析当开关S1断开、开关S2闭合时，电压表的示数等于电源的电动势，即E＝3V．当开关S1、S2均闭合时，U外＝1.8V，所以U内＝E－U外＝1.2V，因U外＝IR，U内＝Ir，所以R∶r＝U外∶U内＝1.81.2∶＝32∶，故选D.二、多选题8.如图所示电路中，电源电动势E＝9V、内阻r＝3Ω，R＝15Ω，下列说法中正确的是()A．当S断...
