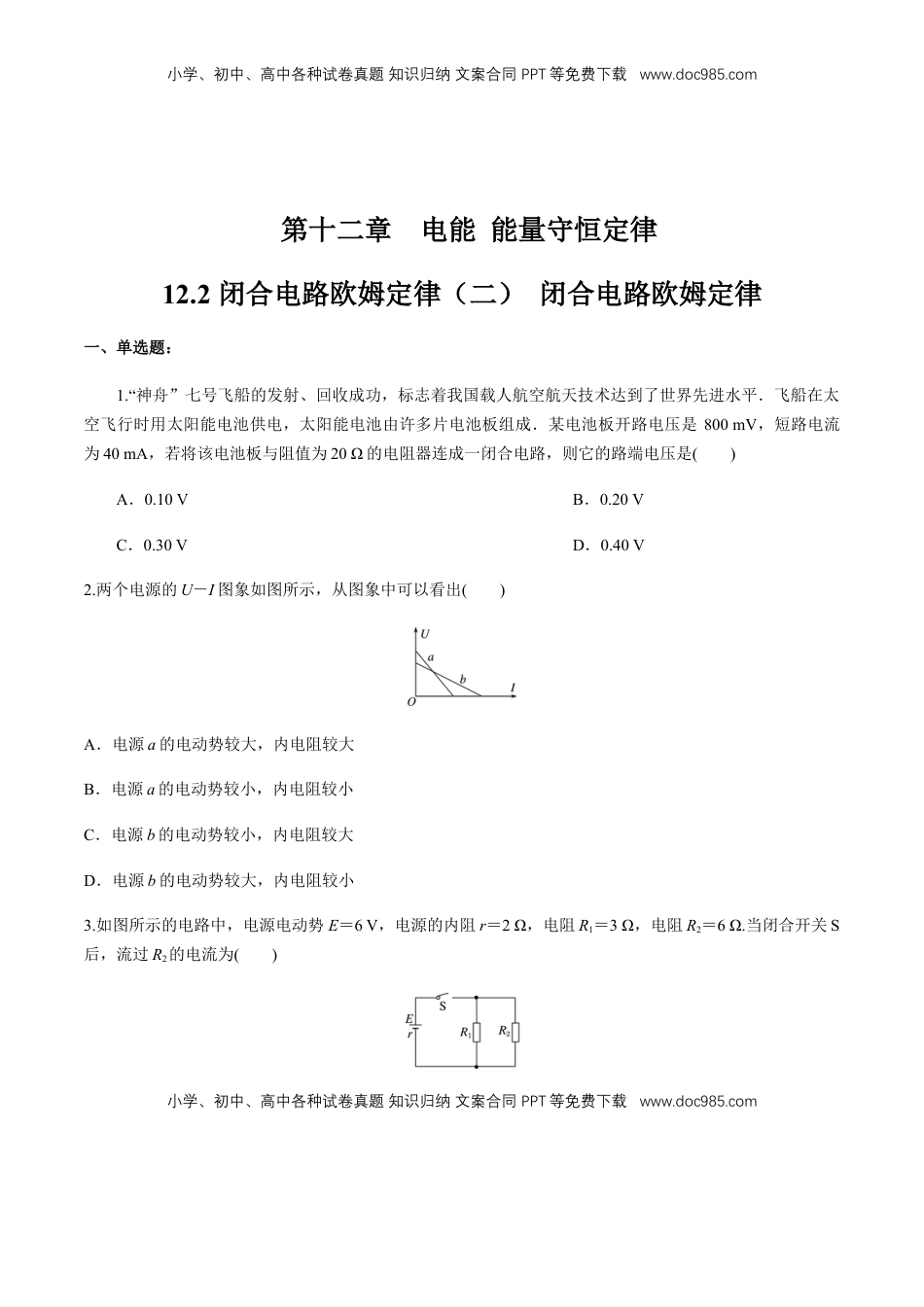

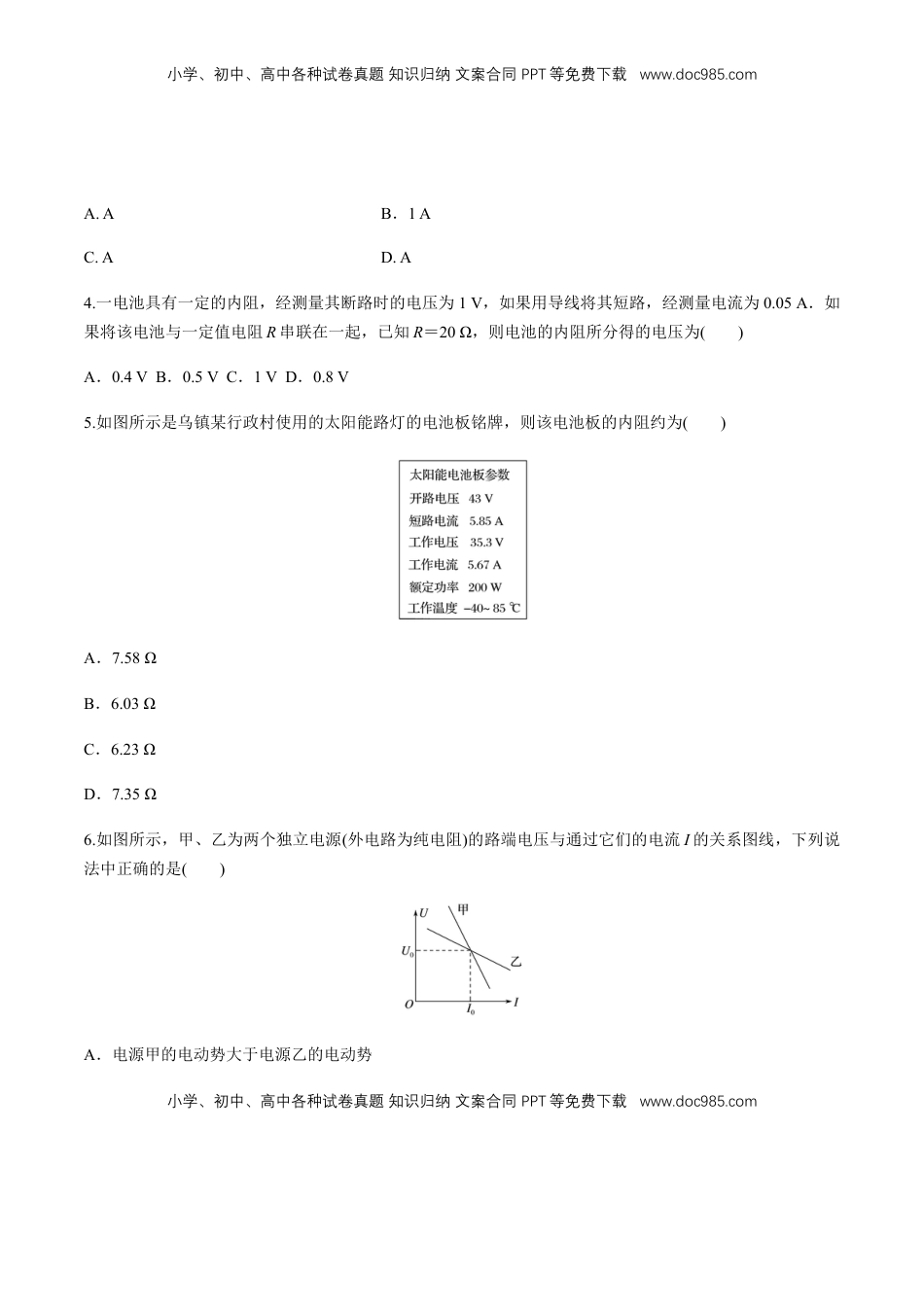

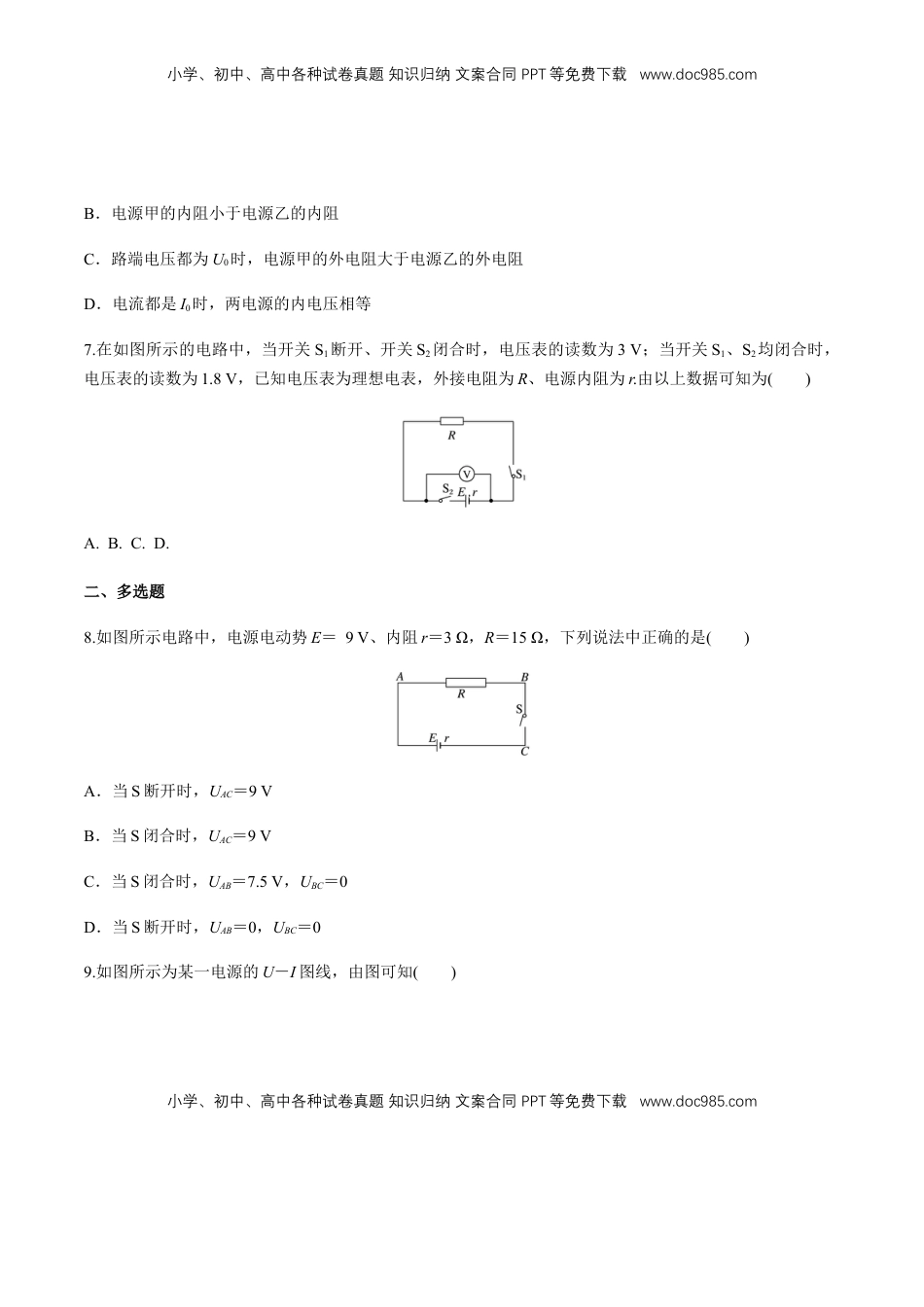

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十二章电能能量守恒定律12.2闭合电路欧姆定律（二）闭合电路欧姆定律一、单选题：1.“神舟”七号飞船的发射、回收成功，标志着我国载人航空航天技术达到了世界先进水平．飞船在太空飞行时用太阳能电池供电，太阳能电池由许多片电池板组成．某电池板开路电压是800mV，短路电流为40mA，若将该电池板与阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是()A．0.10VB．0.20VC．0.30VD．0.40V2.两个电源的U－I图象如图所示，从图象中可以看出()A．电源a的电动势较大，内电阻较大B．电源a的电动势较小，内电阻较小C．电源b的电动势较小，内电阻较大D．电源b的电动势较大，内电阻较小3.如图所示的电路中，电源电动势E＝6V，电源的内阻r＝2Ω，电阻R1＝3Ω，电阻R2＝6Ω.当闭合开关S后，流过R2的电流为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.AB．1AC.AD.A4.一电池具有一定的内阻，经测量其断路时的电压为1V，如果用导线将其短路，经测量电流为0.05A．如果将该电池与一定值电阻R串联在一起，已知R＝20Ω，则电池的内阻所分得的电压为()A．0.4VB．0.5VC．1VD．0.8V5.如图所示是乌镇某行政村使用的太阳能路灯的电池板铭牌，则该电池板的内阻约为()A．7.58ΩB．6.03ΩC．6.23ΩD．7.35Ω6.如图所示，甲、乙为两个独立电源(外电路为纯电阻)的路端电压与通过它们的电流I的关系图线，下列说法中正确的是()A．电源甲的电动势大于电源乙的电动势小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．电源甲的内阻小于电源乙的内阻C．路端电压都为U0时，电源甲的外电阻大于电源乙的外电阻D．电流都是I0时，两电源的内电压相等7.在如图所示的电路中，当开关S1断开、开关S2闭合时，电压表的读数为3V；当开关S1、S2均闭合时，电压表的读数为1.8V，已知电压表为理想电表，外接电阻为R、电源内阻为r.由以上数据可知为()A.B.C.D.二、多选题8.如图所示电路中，电源电动势E＝9V、内阻r＝3Ω，R＝15Ω，下列说法中正确的是()A．当S断开时，UAC＝9VB．当S闭合时，UAC＝9VC．当S闭合时，UAB＝7.5V，UBC＝0D．当S断开时，UAB＝0，UBC＝09.如图所示为某一电源的U－I图线，由图可知()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电源电动势为2VB．电源内电阻为ΩC．电源短路时电流为6AD．电路路端电压为1V时，电路中电流为5A10.如图所示的电路中，电源的电动势为3.2V，电阻R的阻值为30Ω，小灯泡L的额定电压为3.0V，额定功率为4.5W．当开关S接位置1时，理想电压表的读数为3V，下列说法正确的是()A．电源的内电阻为4ΩB．小灯泡的电阻为2ΩC．当开关S接到位置2时，小灯泡不能正常发光D．当开关S接到位置2时，小灯泡两端的电压为3V11.电位器是变阻器的一种．如图所示，如果把电位器与灯泡串联起来，利用它改变灯的亮度，下列说法正确的是()A．连接A、B使滑动触头顺时针转动，灯泡变暗小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．连接A、C使滑动触头逆时针转动，灯泡变亮C．连接A、C使滑动触头顺时针转动，灯泡变暗D．连接B、C使滑动触头顺时针转动，灯泡变亮12.如图所示电路中，电源内阻不能忽略．闭合S后，调节R的阻值，使电压表示数增大ΔU，在这一过程中，有()A．通过R1的电流增大B．R2两端电压减小ΔUC．通过R2的电流减小量小于D．路端电压增大量为ΔU三、非选择题13.如图所示的电路中，电源电动势E＝1.5V，内阻r＝0.6Ω，电阻R1＝3Ω，电阻R2＝4Ω，电阻R3＝6Ω.电压表为理想电表，闭合开关S，求：小学、初中、高中...
