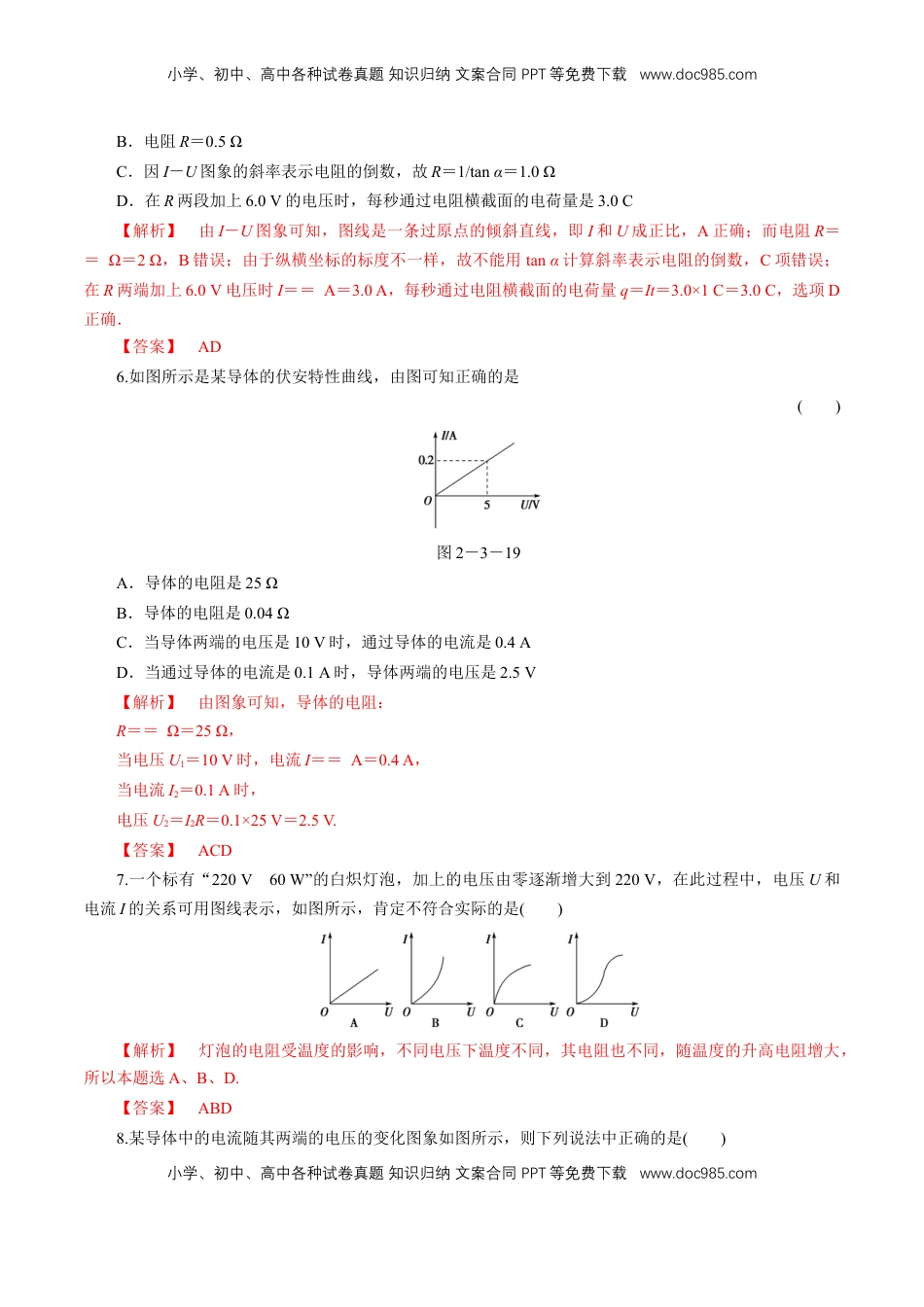

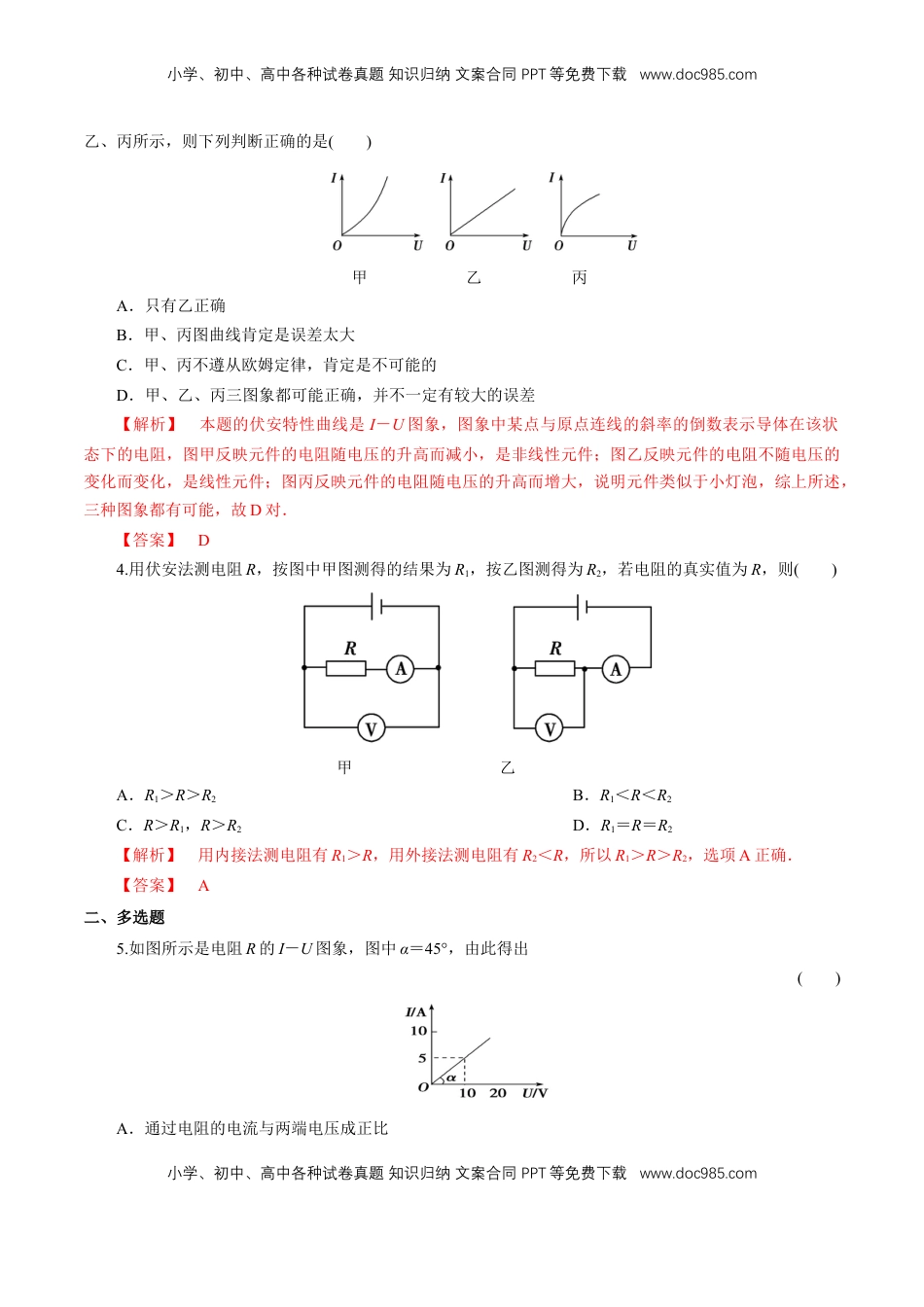

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十一章电路及其应用实验：测绘小灯泡的伏安特性曲线一、单选题：1.为探究小灯泡L的伏安特性，连好如图所示的电路后闭合开关S，通过移动滑动变阻器R的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数，描绘出的U－I图象应是图中的()答案C解析由小灯泡灯丝的电阻随温度的升高而增大知图C正确．2.以下给出几种电学元件的电流与电压的关系图象，如图所示，下列说法中正确的是()A．这四个图象都是伏安特性曲线B．这四种电学元件都是线性元件C．①②是线性元件，③④是非线性元件D．这四个图象中，直线的斜率都表示了元件的电阻【解析】伏安特性曲线是以I为纵轴、U为横轴的，所以A错误．线性元件并不只是说I－U图象是直线，而必须是过原点的直线，所以①②是线性元件，③④是非线性元件，B错误，C正确．在U－I图象中，过原点的直线的斜率才是导体的电阻．【答案】C3．某同学做三种导电元件的导电性质实验，根据所测数据分别绘制了三种元件的I－U图象如图甲、小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com乙、丙所示，则下列判断正确的是()甲乙丙A．只有乙正确B．甲、丙图曲线肯定是误差太大C．甲、丙不遵从欧姆定律，肯定是不可能的D．甲、乙、丙三图象都可能正确，并不一定有较大的误差【解析】本题的伏安特性曲线是I－U图象，图象中某点与原点连线的斜率的倒数表示导体在该状态下的电阻，图甲反映元件的电阻随电压的升高而减小，是非线性元件；图乙反映元件的电阻不随电压的变化而变化，是线性元件；图丙反映元件的电阻随电压的升高而增大，说明元件类似于小灯泡，综上所述，三种图象都有可能，故D对．【答案】D4.用伏安法测电阻R，按图中甲图测得的结果为R1，按乙图测得为R2，若电阻的真实值为R，则()甲乙A．R1＞R＞R2B．R1＜R＜R2C．R＞R1，R＞R2D．R1＝R＝R2【解析】用内接法测电阻有R1＞R，用外接法测电阻有R2＜R，所以R1＞R＞R2，选项A正确．【答案】A二、多选题5.如图所示是电阻R的I－U图象，图中α＝45°，由此得出()A．通过电阻的电流与两端电压成正比小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．电阻R＝0.5ΩC．因I－U图象的斜率表示电阻的倒数，故R＝1/tanα＝1.0ΩD．在R两段加上6.0V的电压时，每秒通过电阻横截面的电荷量是3.0C【解析】由I－U图象可知，图线是一条过原点的倾斜直线，即I和U成正比，A正确；而电阻R＝＝Ω＝2Ω，B错误；由于纵横坐标的标度不一样，故不能用tanα计算斜率表示电阻的倒数，C项错误；在R两端加上6.0V电压时I＝＝A＝3.0A，每秒通过电阻横截面的电荷量q＝It＝3.0×1C＝3.0C，选项D正确．【答案】AD6.如图所示是某导体的伏安特性曲线，由图可知正确的是()图2－3－19A．导体的电阻是25ΩB．导体的电阻是0.04ΩC．当导体两端的电压是10V时，通过导体的电流是0.4AD．当通过导体的电流是0.1A时，导体两端的电压是2.5V【解析】由图象可知，导体的电阻：R＝＝Ω＝25Ω，当电压U1＝10V时，电流I＝＝A＝0.4A，当电流I2＝0.1A时，电压U2＝I2R＝0.1×25V＝2.5V.【答案】ACD7.一个标有“220V60W”的白炽灯泡，加上的电压由零逐渐增大到220V，在此过程中，电压U和电流I的关系可用图线表示，如图所示，肯定不符合实际的是()【解析】灯泡的电阻受温度的影响，不同电压下温度不同，其电阻也不同，随温度的升高电阻增大，所以本题选A、B、D.【答案】ABD8.某导体中的电流随其两端的电压的变化图象如图所示，则下列说法中正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．加5V的电压时，导体的电阻约是5ΩB．加11V的电压时，导体...
