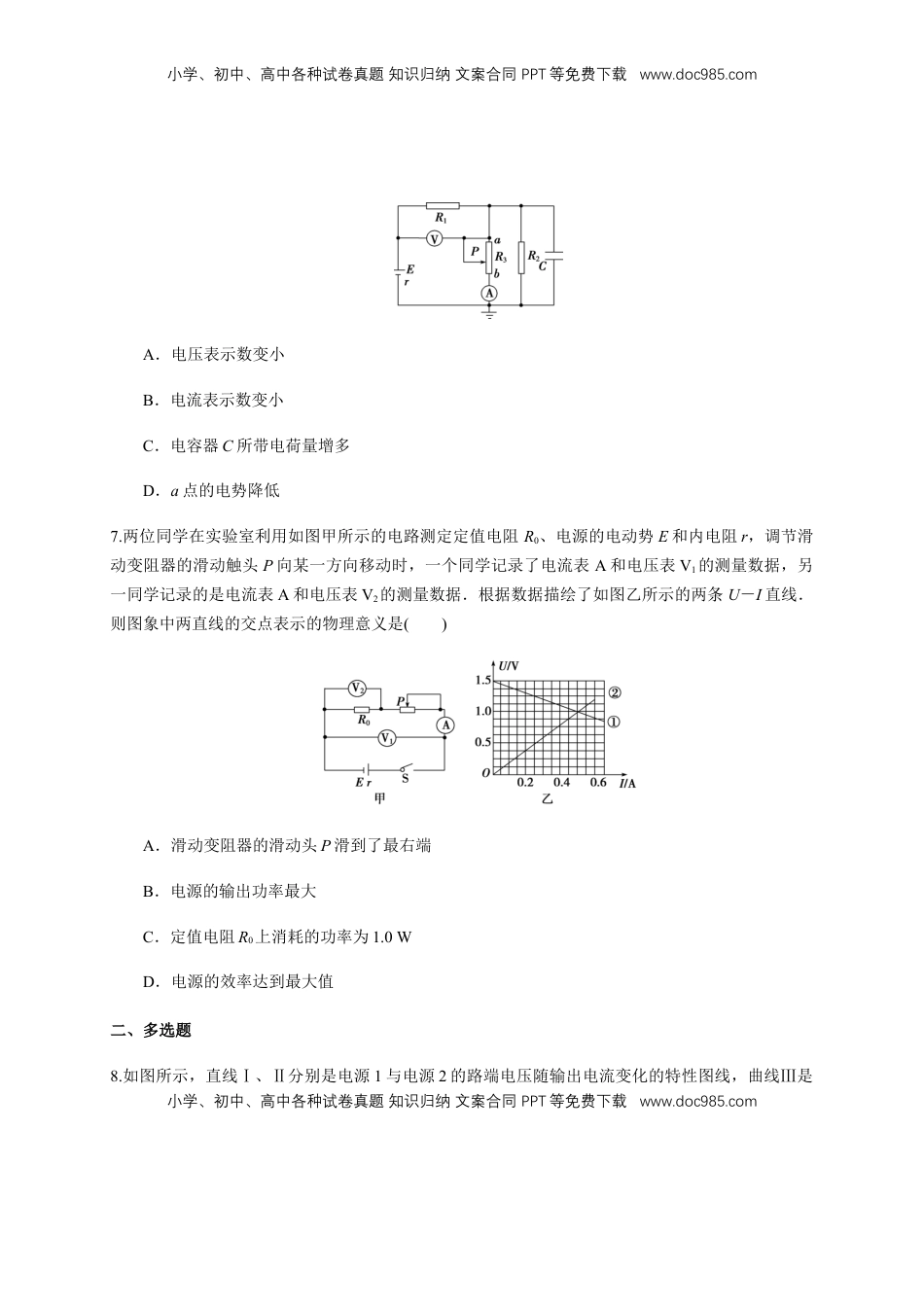

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十二章电能能量守恒定律闭合电路欧姆定律的应用一、单选题：1.飞行器在太空飞行，主要靠太阳能电池提供能量．若有一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA.若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是()A．0.10VB．0.20VC．0.30VD．0.40V2．如图所示为小灯泡的U－I图线，若将该小灯泡与一节电动势E＝1.5V，内阻r＝0.75Ω的干电池组成闭合电路时，电源的总功率和小灯泡的实际电功率分别接近以下哪一组数据()A．1.5W1.0WB．0.75W0.5WC．0.75W0.75WD．1.5W0.75W3.如图所示，电源电动势E＝12V，内阻r＝3Ω，R0＝1Ω，直流电动机内阻R′0＝1Ω.当调节滑动变阻器R1时可使图甲中电路的输出功率最大；调节R2时可使图乙中电路的输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2W)，则R1和R2连入电路中的阻值分别为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．2Ω、2ΩB．2Ω、1.5ΩC．1.5Ω、1.5ΩD．1.5Ω、2Ω4.在如图所示的电路中，R1＝11Ω，r＝1Ω，R2＝R3＝6Ω，当开关S闭合且电路稳定时，电容器C带电荷量为Q1；当开关S断开且电路稳定时，电容器C带电荷量为Q2，则()A．Q1∶Q2＝13∶B．Q1∶Q2＝31∶C．Q1∶Q2＝15∶D．Q1∶Q2＝51∶5.如图所示的电路中，闭合开关S，灯L1、L2正常发光.由于电路突然出现故障，发现灯L1变亮，灯L2变暗，电流表的读数变小，根据分析，发生的故障可能是()A.R1断路B.R2断路C.R3短路D.R4短路6.在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，A、V为理想电流表和电压表．在滑动变阻器滑动头P自a端向b端滑动的过程中，下列说法中正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电压表示数变小B．电流表示数变小C．电容器C所带电荷量增多D．a点的电势降低7.两位同学在实验室利用如图甲所示的电路测定定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据．根据数据描绘了如图乙所示的两条U－I直线．则图象中两直线的交点表示的物理意义是()A．滑动变阻器的滑动头P滑到了最右端B．电源的输出功率最大C．定值电阻R0上消耗的功率为1.0WD．电源的效率达到最大值二、多选题8.如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P(5.2，3.5)、Q(6，5)．如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是()A．电源1与电源2的内阻之比是32∶B．电源1与电源2的电动势之比是11∶C．在这两种连接状态下，小灯泡的电阻之比是12∶D．在这两种连接状态下，小灯泡消耗的功率之比是710∶9.如图，电路中定值电阻阻值R大于电源内阻阻值r.将滑动变阻器的滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为ΔU1、ΔU2、ΔU3，理想电流表A示数变化量的绝对值为ΔI，则()A．A的示数增大B．V2的示数增大C．ΔU3与ΔI的比值大于rD．ΔU1大于ΔU210.如图所示，C1＝6μF，C2＝3μF，R1＝3Ω，R2＝6Ω，电源电动势E＝18V，内阻不计，下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.开关S断开时，a、b两点电势相等B.开关S闭合后，a、b两点间的电流是2AC.开...
