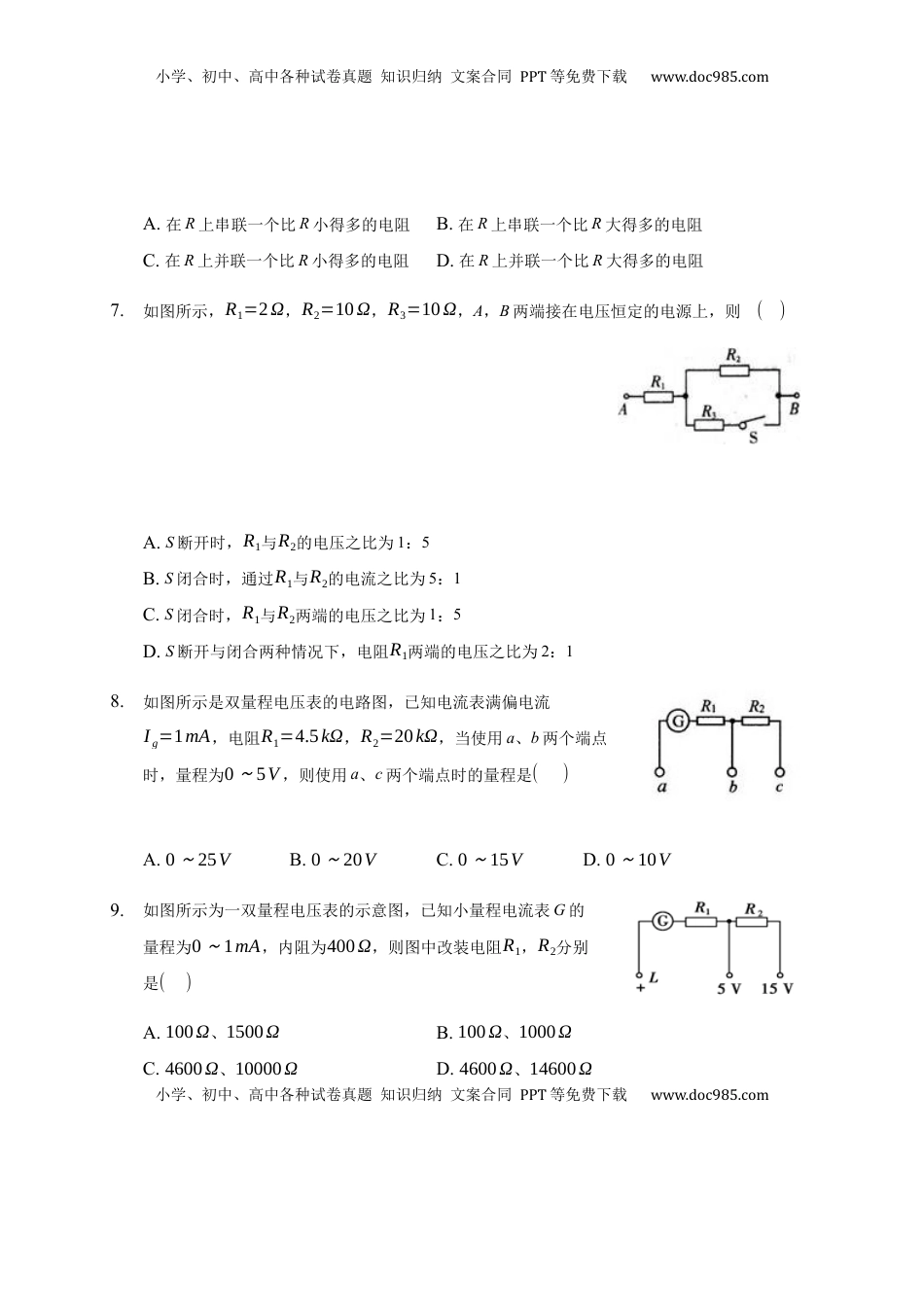

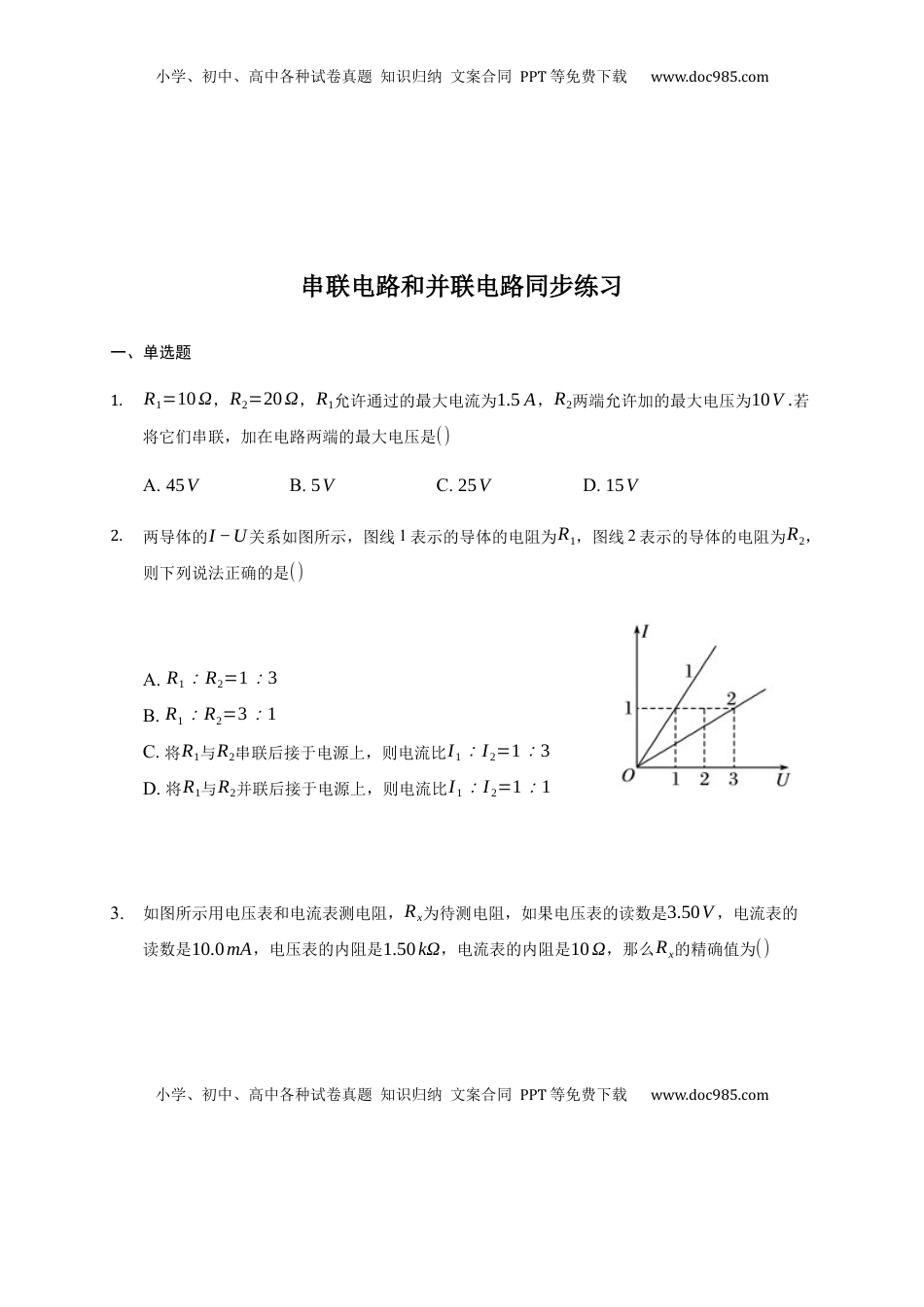

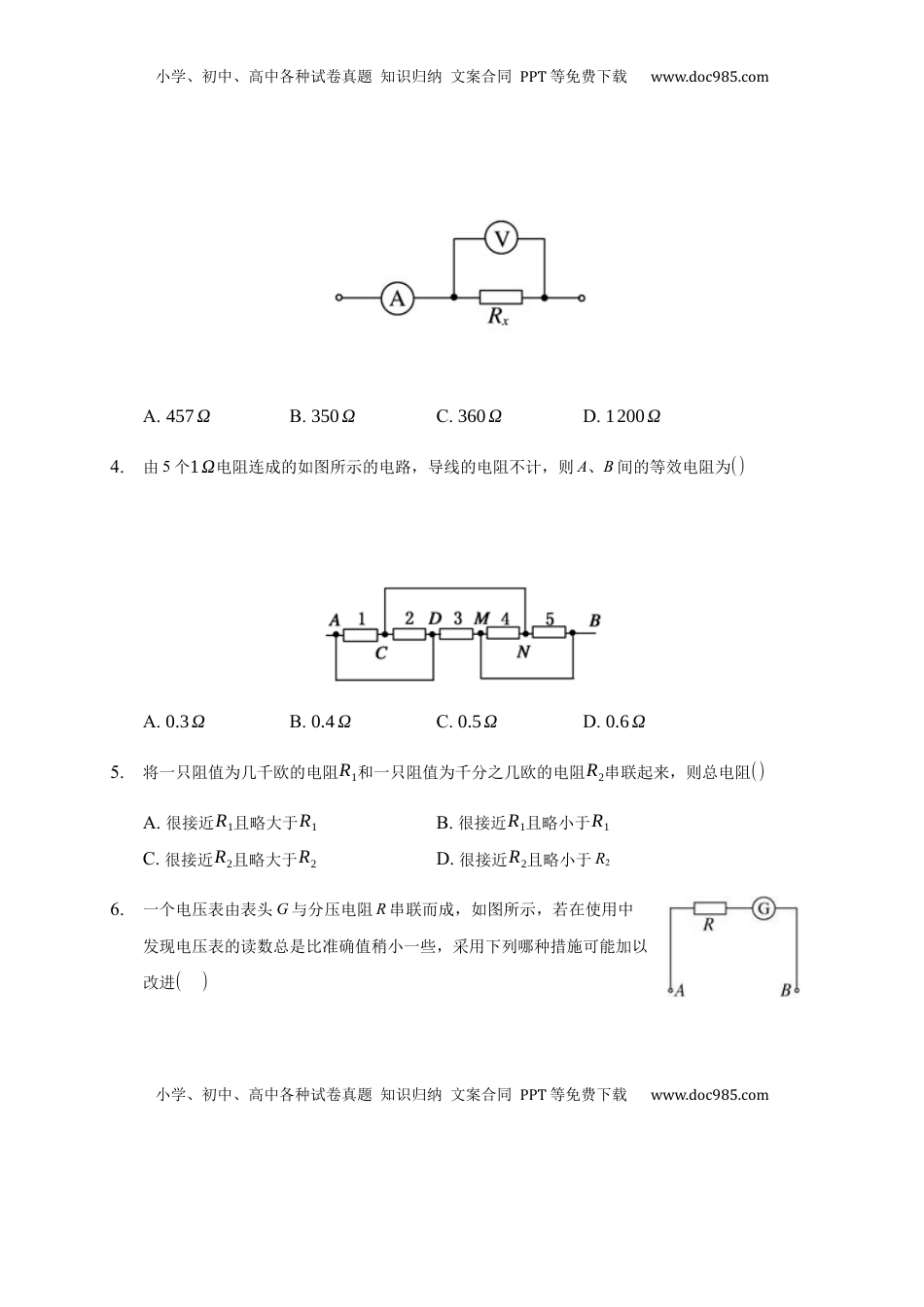

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com串联电路和并联电路同步练习一、单选题1.R1=10Ω，R2=20Ω，R1允许通过的最大电流为1.5A，R2两端允许加的最大电压为10V.若将它们串联，加在电路两端的最大电压是()A.45VB.5VC.25VD.15V2.两导体的I−U关系如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是()A.R1∶R2=1∶3B.R1∶R2=3∶1C.将R1与R2串联后接于电源上，则电流比I1∶I2=1∶3D.将R1与R2并联后接于电源上，则电流比I1∶I2=1∶13.如图所示用电压表和电流表测电阻，Rx为待测电阻，如果电压表的读数是3.50V，电流表的读数是10.0mA，电压表的内阻是1.50kΩ，电流表的内阻是10Ω，那么Rx的精确值为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.457ΩB.350ΩC.360ΩD.1200Ω4.由5个1Ω电阻连成的如图所示的电路，导线的电阻不计，则A、B间的等效电阻为()A.0.3ΩB.0.4ΩC.0.5ΩD.0.6Ω5.将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2串联起来，则总电阻()A.很接近R1且略大于R1B.很接近R1且略小于R1C.很接近R2且略大于R2D.很接近R2且略小于R26.一个电压表由表头G与分压电阻R串联而成，如图所示，若在使用中发现电压表的读数总是比准确值稍小一些，采用下列哪种措施可能加以改进()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.在R上串联一个比R小得多的电阻B.在R上串联一个比R大得多的电阻C.在R上并联一个比R小得多的电阻D.在R上并联一个比R大得多的电阻7.如图所示，R1=2Ω，R2=10Ω，R3=10Ω，A，B两端接在电压恒定的电源上，则()A.S断开时，R1与R2的电压之比为1：5B.S闭合时，通过R1与R2的电流之比为5：1C.S闭合时，R1与R2两端的电压之比为1：5D.S断开与闭合两种情况下，电阻R1两端的电压之比为2：18.如图所示是双量程电压表的电路图，已知电流表满偏电流Ig=1mA，电阻R1=4.5kΩ，R2=20kΩ，当使用a、b两个端点时，量程为0～5V，则使用a、c两个端点时的量程是()A.0～25VB.0～20VC.0～15VD.0～10V9.如图所示为一双量程电压表的示意图，已知小量程电流表G的量程为0～1mA，内阻为400Ω，则图中改装电阻R1，R2分别是()A.100Ω、1500ΩB.100Ω、1000ΩC.4600Ω、10000ΩD.4600Ω、14600Ω小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com二、多选题10.如图所示的电路中，若ab为输入端，AB为输出端，现把滑动变阻器的滑动触片置于变阻器的中央，则()A.空载时输出电压UAB=UabB.当AB间接上负载R时，输出电压UAB<Uab2C.AB间的负载R越大，UAB越接近Uab2D.AB间的负载R越小，UAB越接近Uab211.如图所示电路，将两个相同的电流计分别改装成电流表A1(0～3A)和电流表A2(0～0.6A)，把这两个电流表并联接入电路中测量电流．则下列说法中正确的是()A.A1的指针半偏时，A2的指针也半偏B.A1的指针还没有满偏，A2的指针已经满偏小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC.A1的读数为1A时，A2的读数为0.6AD.A1的读数为1A时，干路中的电流为1.2A12.如图甲、乙所示的电路图为电表改装的示意图，G为表头、R为可调电阻，则下列说法正确的是()A.图甲为电流表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大B.图甲为电流表改装的原理图，增大可调电阻的阻值，改装后电表的量程减小C.图乙为电压表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大D.图乙为电压表改装的原理图，增大可调电阻的阻值，改装后电表的量程减小三、计算题13.如图是0.6A与3A的双量程电流表的内部结构，其表头内阻Rg=60Ω，满偏电流Ig=...
