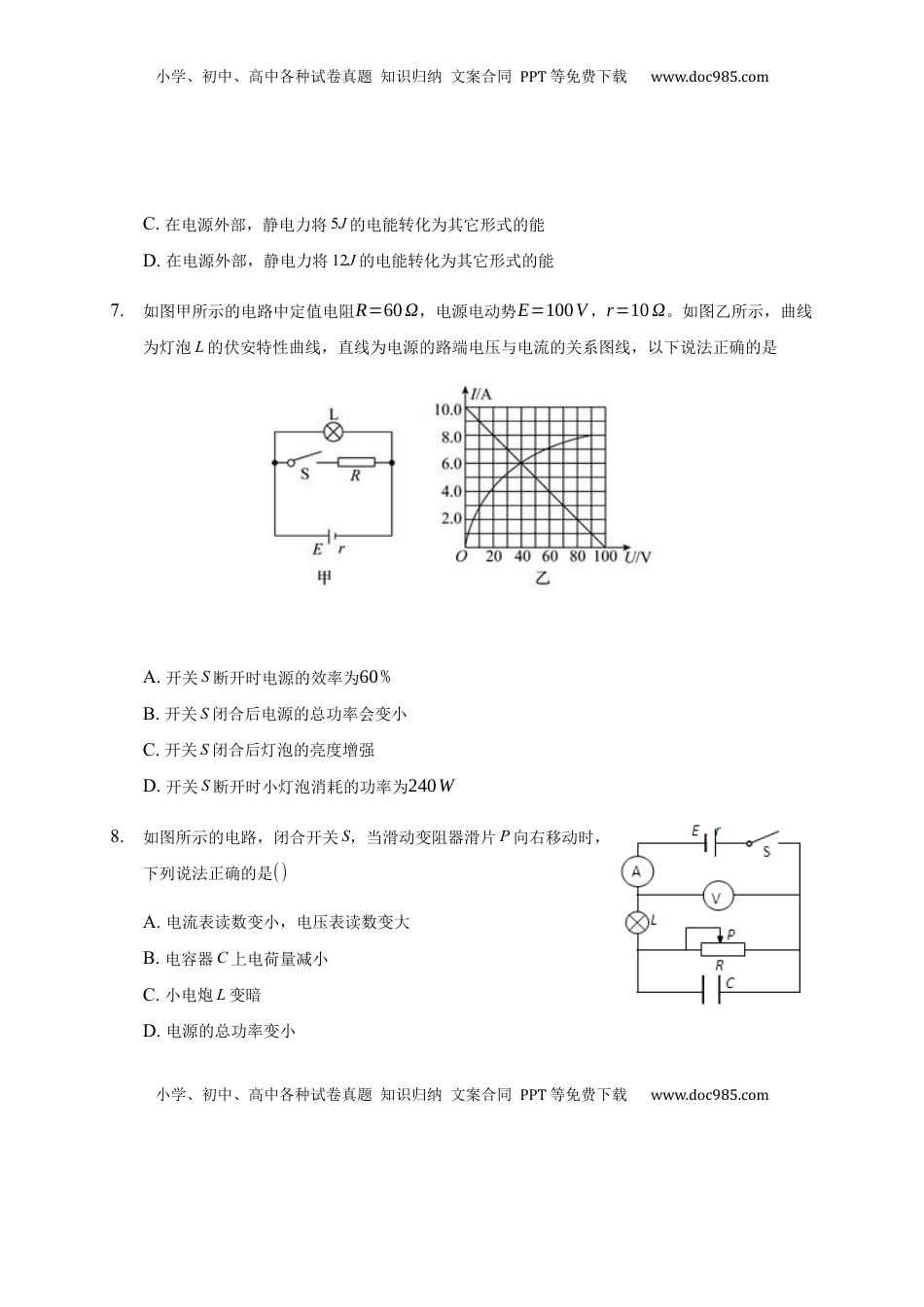

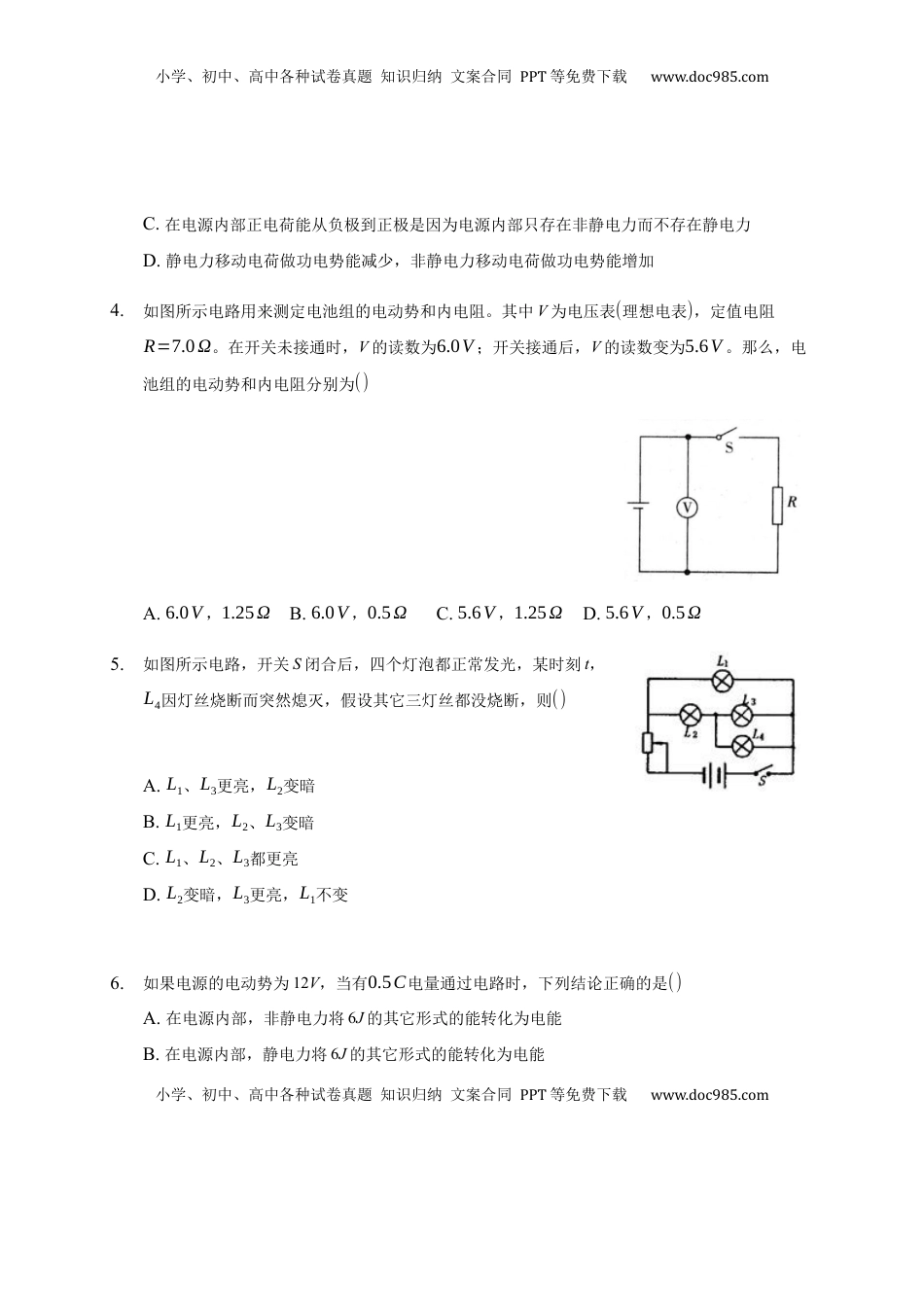

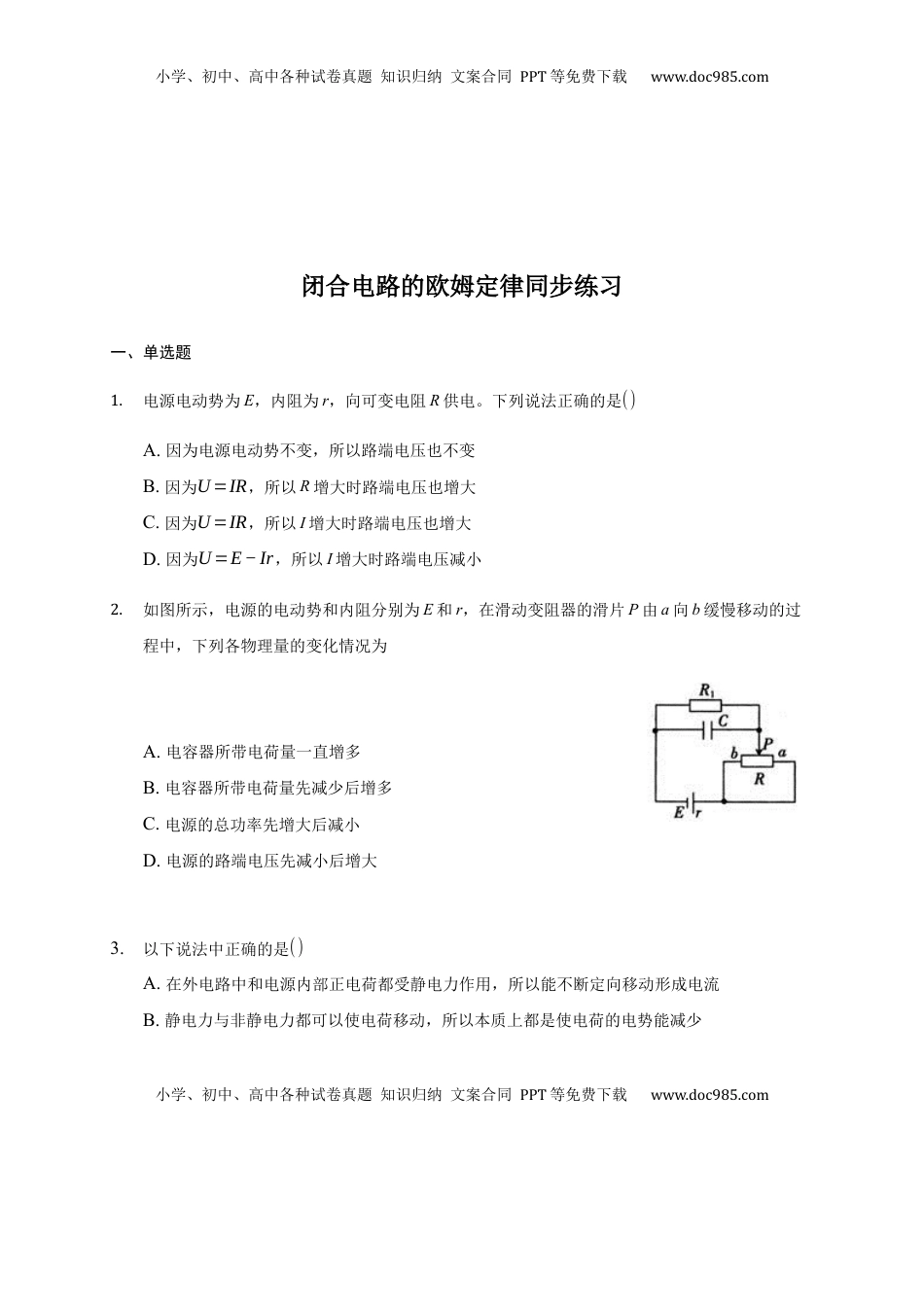

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com闭合电路的欧姆定律同步练习一、单选题1.电源电动势为E，内阻为r，向可变电阻R供电。下列说法正确的是()A.因为电源电动势不变，所以路端电压也不变B.因为U=IR，所以R增大时路端电压也增大C.因为U=IR，所以I增大时路端电压也增大D.因为U=E−Ir，所以I增大时路端电压减小2.如图所示，电源的电动势和内阻分别为E和r，在滑动变阻器的滑片P由a向b缓慢移动的过程中，下列各物理量的变化情况为A.电容器所带电荷量一直增多B.电容器所带电荷量先减少后增多C.电源的总功率先增大后减小D.电源的路端电压先减小后增大3.以下说法中正确的是()A.在外电路中和电源内部正电荷都受静电力作用，所以能不断定向移动形成电流B.静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC.在电源内部正电荷能从负极到正极是因为电源内部只存在非静电力而不存在静电力D.静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加4.如图所示电路用来测定电池组的电动势和内电阻。其中V为电压表(理想电表)，定值电阻R=7.0Ω。在开关未接通时，V的读数为6.0V；开关接通后，V的读数变为5.6V。那么，电池组的电动势和内电阻分别为()A.6.0V，1.25ΩB.6.0V，0.5ΩC.5.6V，1.25ΩD.5.6V，0.5Ω5.如图所示电路，开关S闭合后，四个灯泡都正常发光，某时刻t，L4因灯丝烧断而突然熄灭，假设其它三灯丝都没烧断，则()A.L1、L3更亮，L2变暗B.L1更亮，L2、L3变暗C.L1、L2、L3都更亮D.L2变暗，L3更亮，L1不变6.如果电源的电动势为12V，当有0.5C电量通过电路时，下列结论正确的是()A.在电源内部，非静电力将6J的其它形式的能转化为电能B.在电源内部，静电力将6J的其它形式的能转化为电能小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC.在电源外部，静电力将5J的电能转化为其它形式的能D.在电源外部，静电力将12J的电能转化为其它形式的能7.如图甲所示的电路中定值电阻R=60Ω，电源电动势E=100V，r=10Ω。如图乙所示，曲线为灯泡L的伏安特性曲线，直线为电源的路端电压与电流的关系图线，以下说法正确的是A.开关S断开时电源的效率为60%B.开关S闭合后电源的总功率会变小C.开关S闭合后灯泡的亮度增强D.开关S断开时小灯泡消耗的功率为240W8.如图所示的电路，闭合开关S，当滑动变阻器滑片P向右移动时，下列说法正确的是()A.电流表读数变小，电压表读数变大B.电容器C上电荷量减小C.小电炮L变暗D.电源的总功率变小小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com二、多选题9.某同学把一量程为300μA，内阻为100Ω的电流表改装成欧姆表，所用电源的电动势为1.5V，线路图如图所示，下列说法正确的是A.此欧姆表是根据闭合电路欧姆定律制成的B.调零电阻R0可用0～500Ω的滑动变阻器C.红表笔应接M点D.若在表盘满偏刻度的13处标记电阻刻度，其电阻值为10kΩ10.纯电阻电路中，若E表示电动势，U表示外电压，U′表示内电压，R表示外电路的总电阻，r表示内电阻，I表示干路电流，则下列各式中正确的是()A.U′=IRB.U′=E−UC.U=E+IrD.U=RR+rE11.如图所示，开关S原来是断开的，当S闭合时()A.若电池内阻为零，则电流表示数变大B.若电池内阻为零，则电流表示数不变小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC.若电池内阻不为零，则电流表示数变小D.若电池内阻不为零，则电流表示数变大三、计算题12.如图所示，图线AB是电路的路端电压随电流变化的关系图线.OM是同一电源向固定电阻R供电时，R两端的电压随电...
