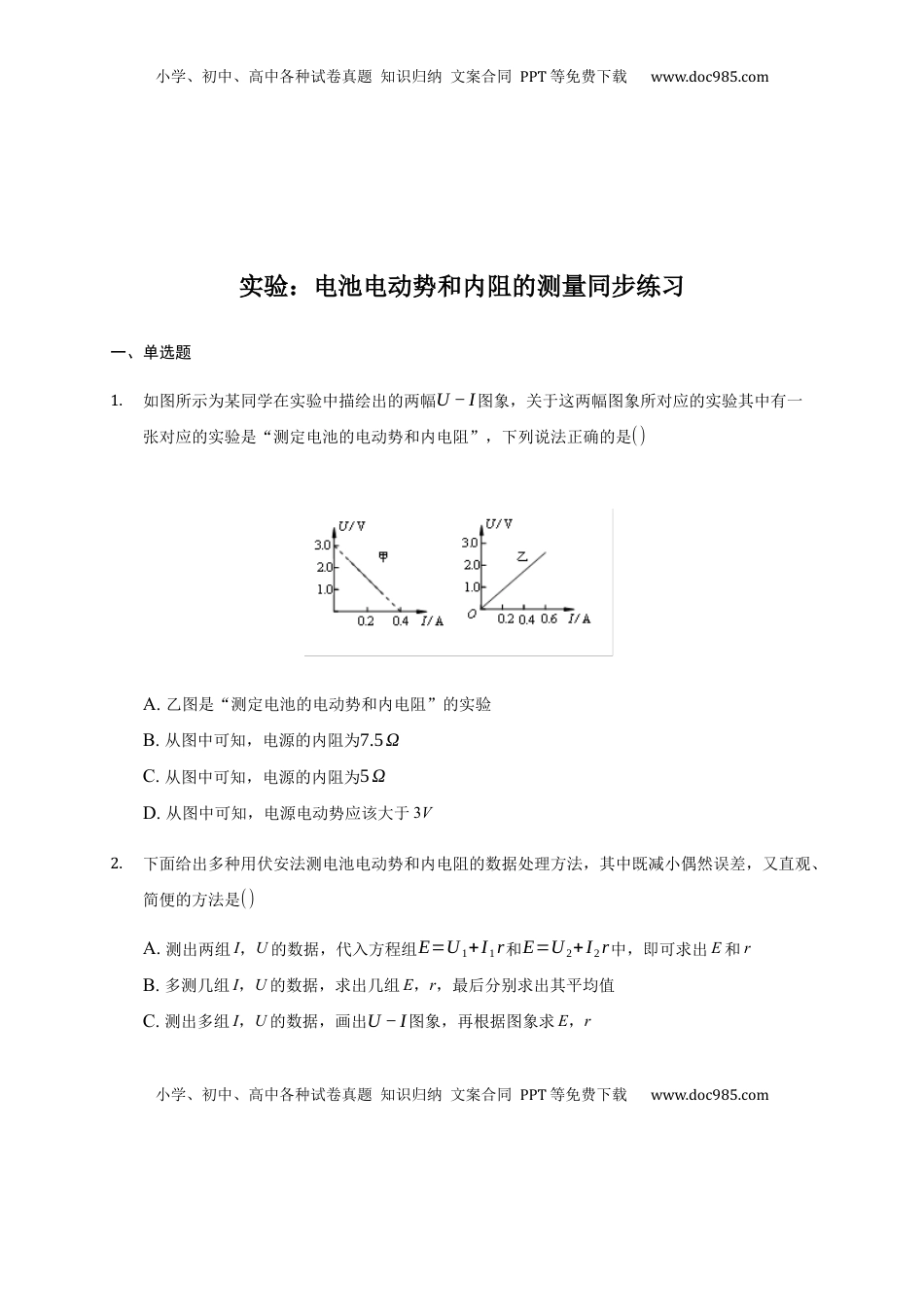

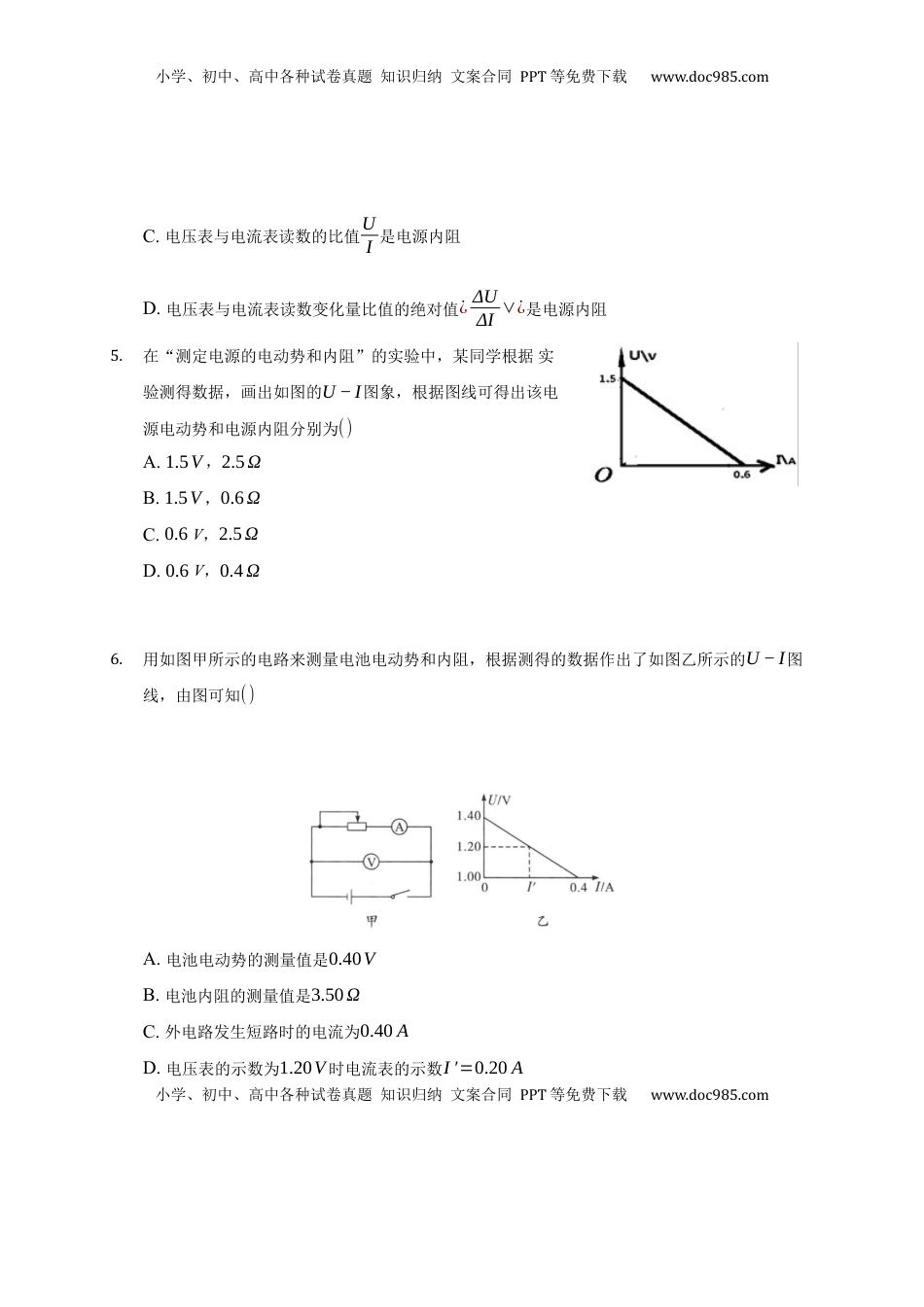

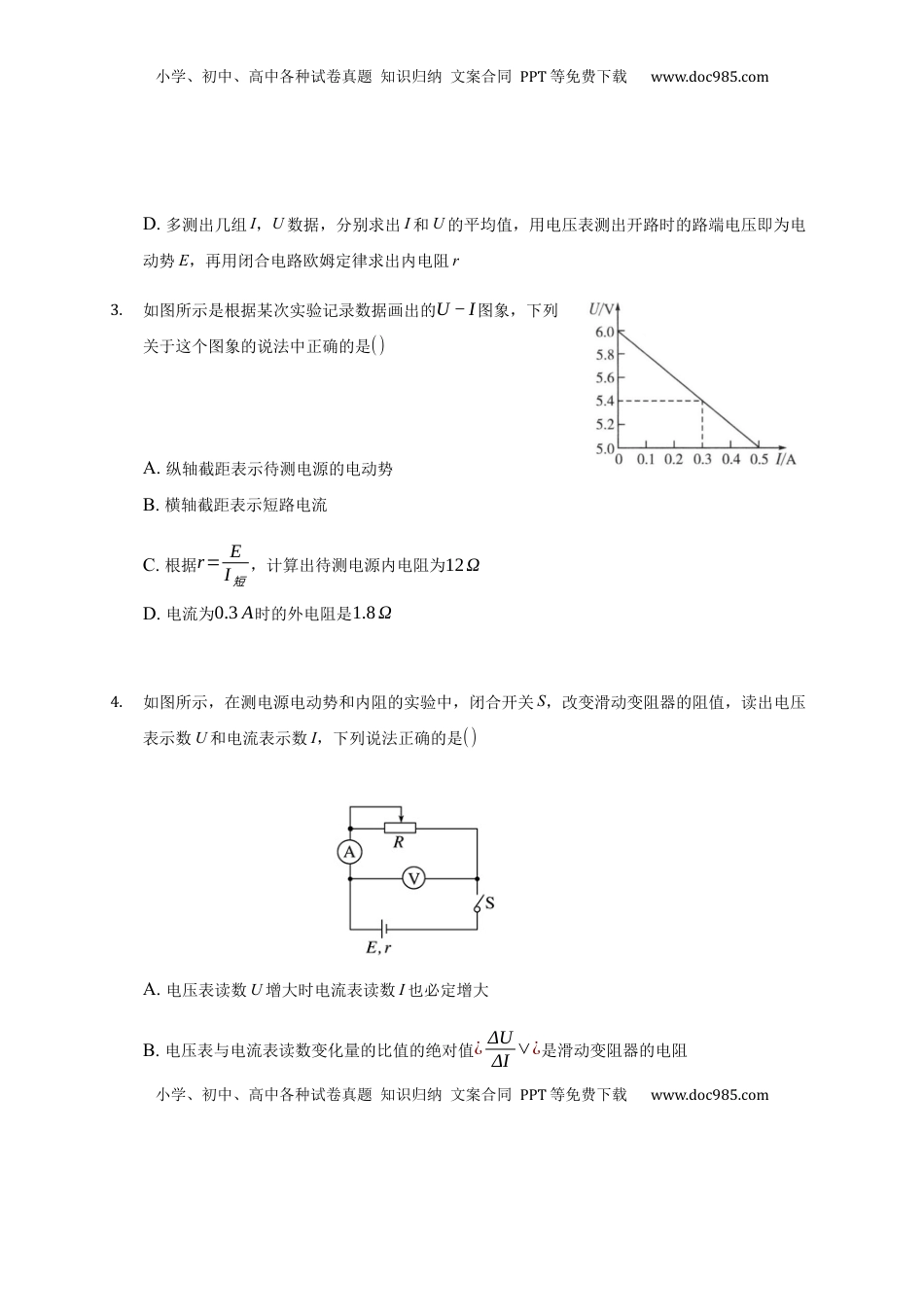

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验：电池电动势和内阻的测量同步练习一、单选题1.如图所示为某同学在实验中描绘出的两幅U−I图象，关于这两幅图象所对应的实验其中有一张对应的实验是“测定电池的电动势和内电阻”，下列说法正确的是()A.乙图是“测定电池的电动势和内电阻”的实验B.从图中可知，电源的内阻为7.5ΩC.从图中可知，电源的内阻为5ΩD.从图中可知，电源电动势应该大于3V2.下面给出多种用伏安法测电池电动势和内电阻的数据处理方法，其中既减小偶然误差，又直观、简便的方法是()A.测出两组I，U的数据，代入方程组E=U1+I1r和E=U2+I2r中，即可求出E和rB.多测几组I，U的数据，求出几组E，r，最后分别求出其平均值C.测出多组I，U的数据，画出U−I图象，再根据图象求E，r小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD.多测出几组I，U数据，分别求出I和U的平均值，用电压表测出开路时的路端电压即为电动势E，再用闭合电路欧姆定律求出内电阻r3.如图所示是根据某次实验记录数据画出的U−I图象，下列关于这个图象的说法中正确的是()A.纵轴截距表示待测电源的电动势B.横轴截距表示短路电流C.根据r=EI短，计算出待测电源内电阻为12ΩD.电流为0.3A时的外电阻是1.8Ω4.如图所示，在测电源电动势和内阻的实验中，闭合开关S，改变滑动变阻器的阻值，读出电压表示数U和电流表示数I，下列说法正确的是()A.电压表读数U增大时电流表读数I也必定增大B.电压表与电流表读数变化量的比值的绝对值¿ΔUΔI∨¿是滑动变阻器的电阻小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC.电压表与电流表读数的比值UI是电源内阻D.电压表与电流表读数变化量比值的绝对值¿ΔUΔI∨¿是电源内阻5.在“测定电源的电动势和内阻”的实验中，某同学根据实验测得数据，画出如图的U−I图象，根据图线可得出该电源电动势和电源内阻分别为()A.1.5V，2.5ΩB.1.5V，0.6ΩC.0.6V，2.5ΩD.0.6V，0.4Ω6.用如图甲所示的电路来测量电池电动势和内阻，根据测得的数据作出了如图乙所示的U−I图线，由图可知()A.电池电动势的测量值是0.40VB.电池内阻的测量值是3.50ΩC.外电路发生短路时的电流为0.40AD.电压表的示数为1.20V时电流表的示数I′=0.20A小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com二、多选题7.如图所示，是根据某次测定电池的电动势和内阻的实验记录的数据作出的U−I图象，下列关于这个图象的说法中正确的是()A.纵轴截距表示待测电池的电动势，即E=3.0VB.横轴截距表示短路电流，即I0=0.6AC.根据r=EI0，计算出待测电池内阻为5ΩD.根据r=¿ΔUΔI∨¿，计算出待测电池内阻为1Ω8.图所示为《测定电源电动势和内阻》的电路图，下列说法中正确的是()A.该电路图有错误，缺少一只与电流表相串联的保护电阻B.用一节干电池做电源，稍旧电池比全新电池效果好C.几节相串联的干电池比单独一节干电池做电源效果好D.实验中滑动变阻器不能短路9.用如图所示的电路来测量电池电动势和内电阻，根据测得的数据作出了如图所示的U−I图线，由图可知小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.电池电动势的测量值为1.40VB.电池内阻的测量值为1.0ΩC.外电路发生短路时的电流为0.40AD.电压表示数为1.20V时，电流表的示数I′=0.2A三、实验题10.要测量一电源的电动势E(小于3V)和内阻r(约1Ω)，现有下列器材：电压表V(0～3V～15V)、电阻箱(0～999.9Ω)、定值电阻R0=2Ω、开关和导线。某实验小组根据所给器材设计了如图所示的实验电路(1)电路中定值电阻R0的作用是保护______(填“电源”或“...
