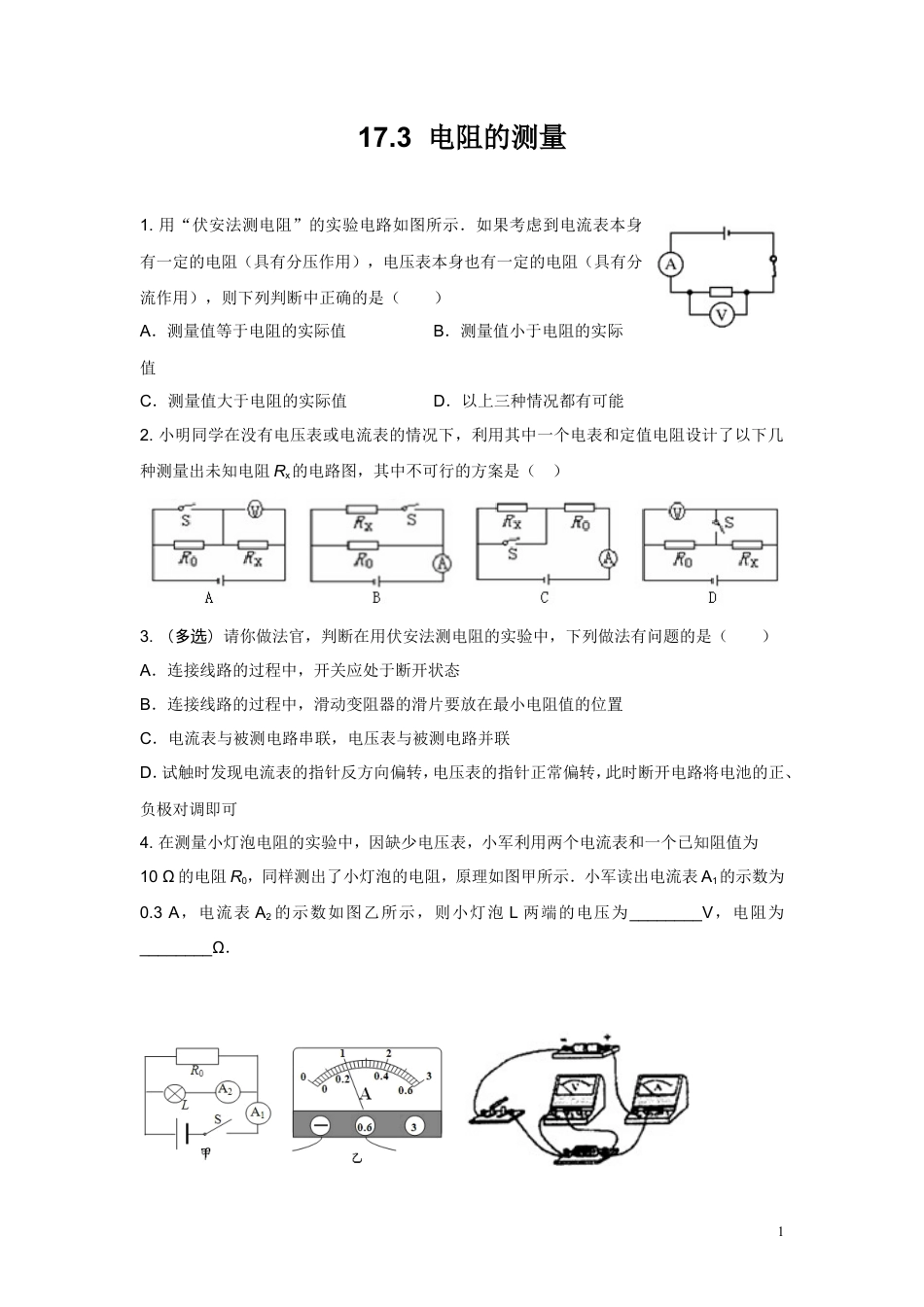

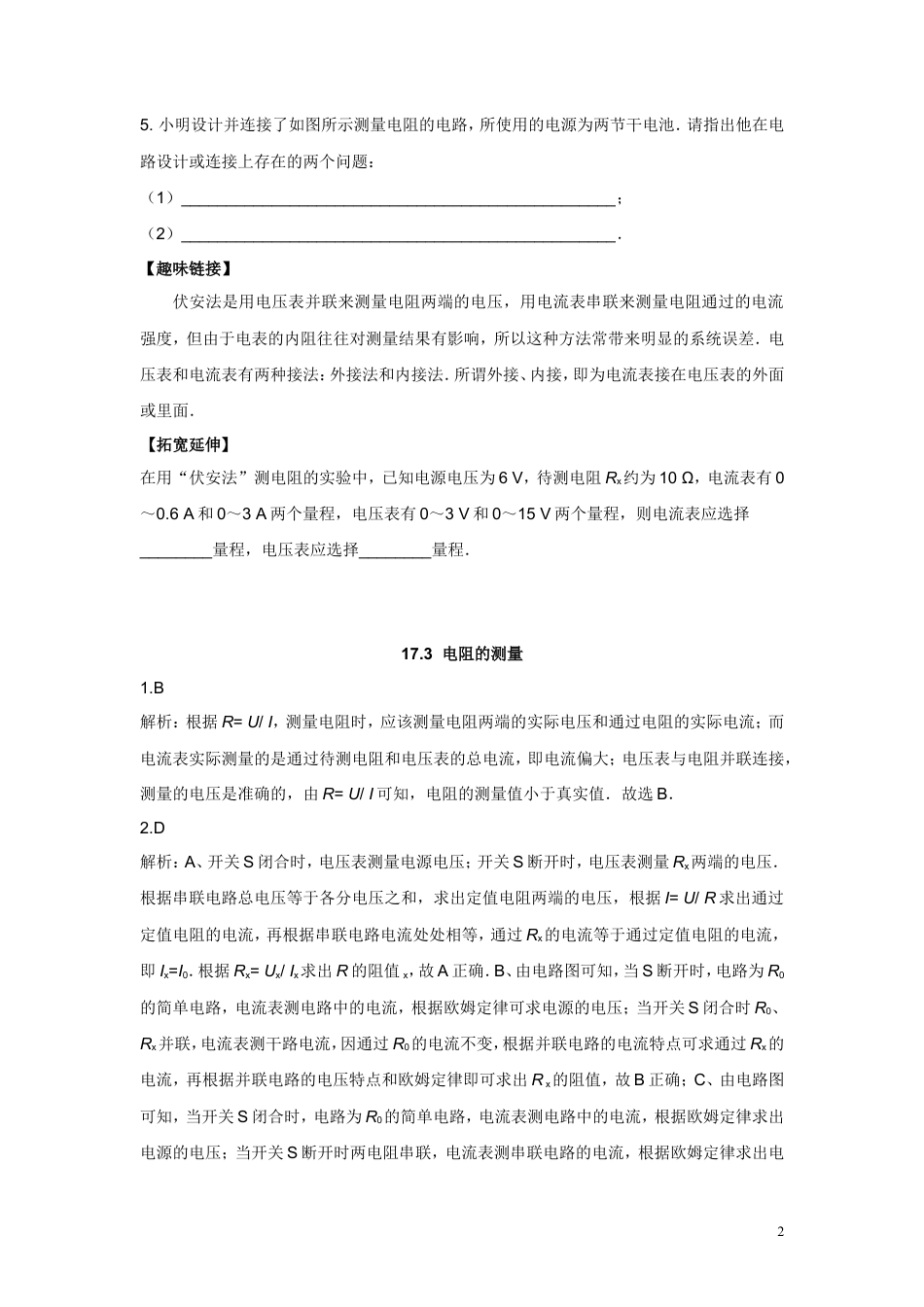

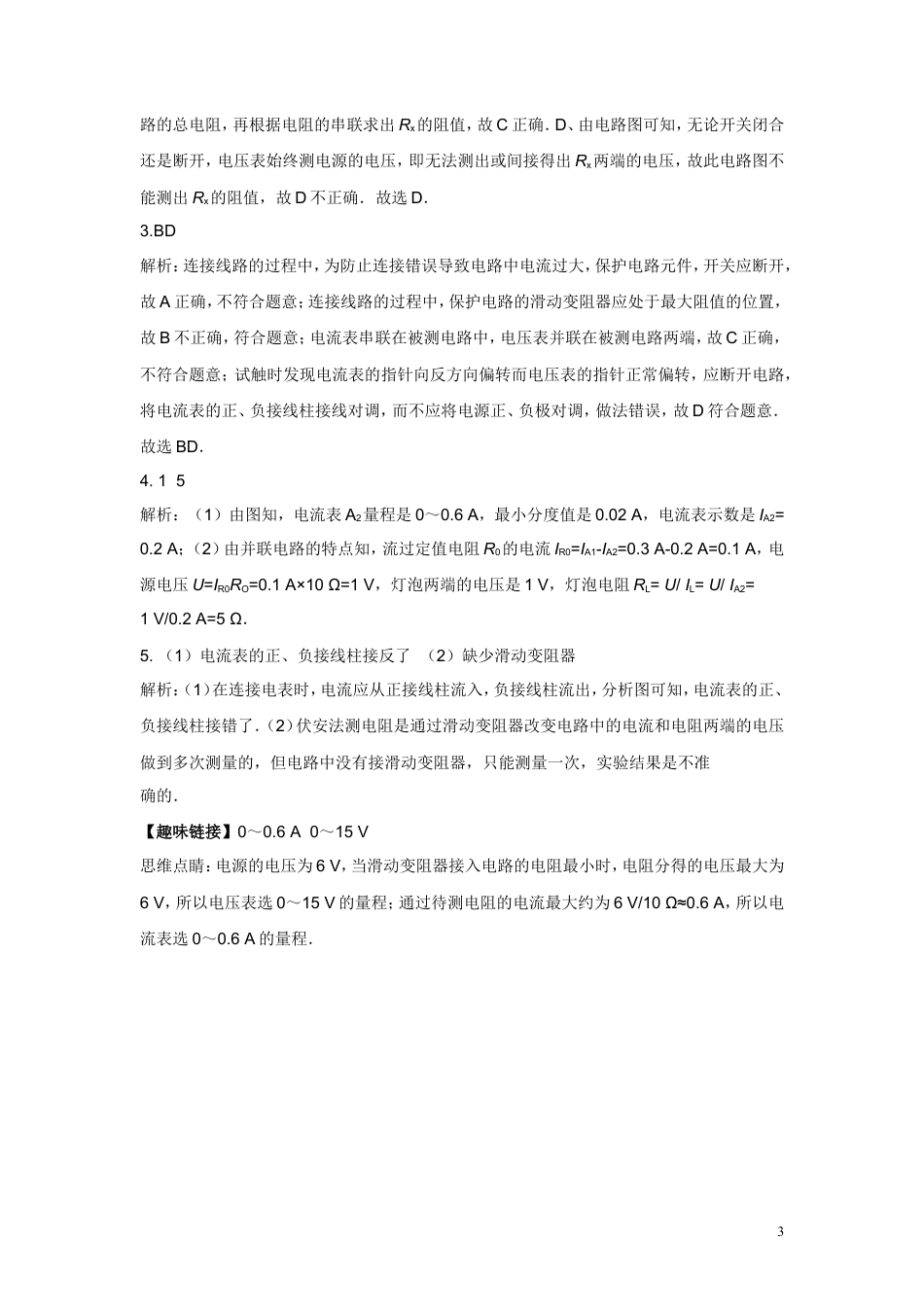

17.3电阻的测量1.用“伏安法测电阻”的实验电路如图所示．如果考虑到电流表本身有一定的电阻（具有分压作用），电压表本身也有一定的电阻（具有分流作用），则下列判断中正确的是（）21世纪教育网版权所有A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．以上三种情况都有可能2.小明同学在没有电压表或电流表的情况下，利用其中一个电表和定值电阻设计了以下几种测量出未知电阻Rx的电路图，其中不可行的方案是（）2·1·c·n·j·y3.（多）选请你做法官，判断在用伏安法测电阻的实验中，下列做法有问题的是（）A．连接线路的过程中，开关应处于断开状态B．连接线路的过程中，滑动变阻器的滑片要放在最小电阻值的位置C．电流表与被测电路串联，电压表与被测电路并联D．试触时发现电流表的指针反方向偏转，电压表的指针正常偏转，此时断开电路将电池的正、负极对调即可4.在测量小灯泡电阻的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为[网][21世纪教育网]10Ω的电阻R0，同样测出了小灯泡的电阻，原理如图甲所示．小军读出电流表A1的示数为0.3A，电流表A2的示数如图乙所示，则小灯泡L两端的电压为________V，电阻为________Ω．15.小明设计并连接了如图所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的两个问题：（1）________________________________________________；（2）________________________________________________．【趣味链接】[]伏安法是用电压表并联来测量电阻两端的电压，用电流表串联来测量电阻通过的电流强度，但由于电表的内阻往往对测量结果有影响，所以这种方法常带来明显的系统误差．电压表和电流表有两种接法：外接法和内接法．所谓外接、内接，即为电流表接在电压表的外面或里面．21cnjy.com【拓宽延伸】在用“伏安法”测电阻的实验中，已知电源电压为6V，待测电阻Rx约为10Ω，电流表有0～0.6A和0～3A两个量程，电压表有0～3V和0～15V两个量程，则电流表应选择________量程，电压表应选择________量程．21教育网17.3电阻的测量1.B解析：根据R=U/I，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而电流表实际测量的是通过待测电阻和电压表的总电流，即电流偏大；电压表与电阻并联连接，测量的电压是准确的，由R=U/I可知，电阻的测量值小于真实值．故选B．2.D[]解析：A、开关S闭合时，电压表测量电源电压；开关S断开时，电压表测量Rx两端的电压．根据串联电路总电压等于各分电压之和，求出定值电阻两端的电压，根据I=U/R求出通过定值电阻的电流，再根据串联电路电流处处相等，通过Rx的电流等于通过定值电阻的电流，即Ix=I0．根据Rx=Ux/Ix求出R的阻值x，故A正确．B、由电路图可知，当S断开时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S闭合时R0、Rx并联，电流表测干路电流，因通过R0的电流不变，根据并联电路的电流特点可求通过Rx的电流，再根据并联电路的电压特点和欧姆定律即可求出Rx的阻值，故B正确；C、由电路图可知，当开关S闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当开关S断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电2路的总电阻，再根据电阻的串联求出Rx的阻值，故C正确．D、由电路图可知，无论开关闭合还是断开，电压表始终测电源的电压，即无法测出或间接得出Rx两端的电压，故此电路图不能测出Rx的阻值，故D不正确．故选D．3.BD[]解析：连接线路的过程中，为防止连接错误导致电路中电流过大，保护电路元件，开关应断开，故A正确，不符合题意；连接线路的过程中，保护电路的滑动变阻器应处于最大阻值的位置，故B不正确，符合题意；电流表串联在被测电路中，电压表并联在被测电路两端，故C正确，不符合题意；试触时发现电流表的指针向反方向偏转而电压表的指针正常偏转，应断开电路，将电流表的正、负接线柱接线对调，而不应将电源正、负极对调，做法错误，故D符合题意．故选BD．21·cn·jy·com4.15解析：（1）由图知，电流表A2量程是0～0.6A，最...
