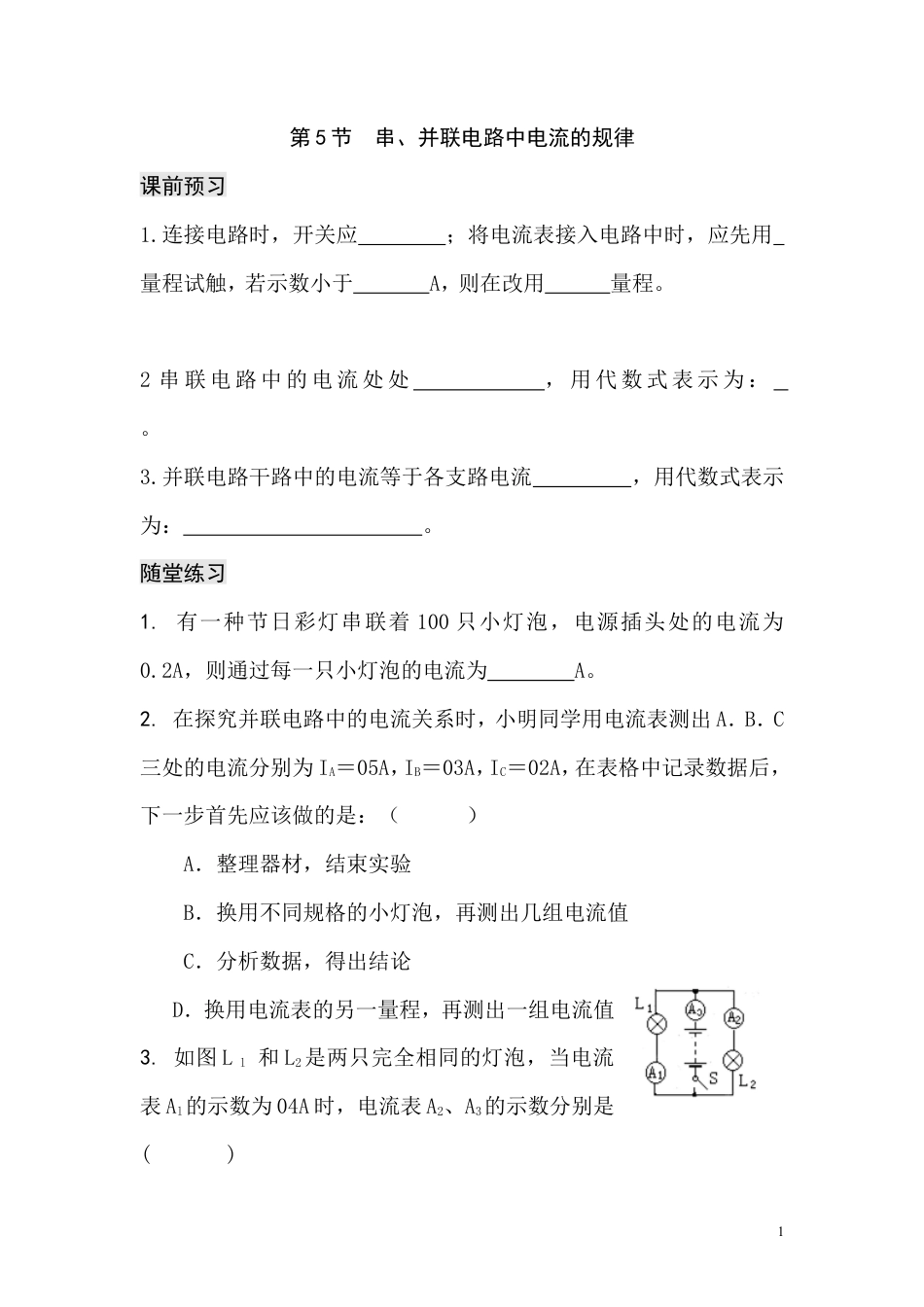

第5节串、并联电路中电流的规律课前预习1.连接电路时，开关应；将电流表接入电路中时，应先用量程试触，若示数小于A，则在改用量程。[来源:21世纪教育网]21教育网2串联电路中的电流处处，用代数式表示为：。21cnjy.com3.并联电路干路中的电流等于各支路电流，用代数式表示为：。21世纪教育网版权所有随堂练习1.有一种节日彩灯串联着100只小灯泡，电源插头处的电流为0.2A，则通过每一只小灯泡的电流为A。2·1·c·n·j·y2.在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为IA＝05A，IB＝03A，IC＝02A，在表格中记录数据后，下一步首先应该做的是：（）21·世纪*教育网A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电流值C．分析数据，得出结论D．换用电流表的另一量程，再测出一组电流值3.如图Ll和L2是两只完全相同的灯泡，当电流表Al的示数为04A时，电流表A2、A3的示数分别是()www-2-1-cnjy-com1A．04A，04AB．08A，08AC．04A,08AD．08A，04A4.如图电路中，当开关S闭合时，电流表A1的读数为0.3A，电流表A的读数为0.5A。则通过电阻R2的电流大小为A.2-1-c-n-j-y5.振华同学用电流表测图甲所示的两个灯泡的电流时，电流表A1和A2表盘上指针分别处于图乙、丙所示的位置，则通过灯泡L1的电流是A，通过灯泡L2的电流是A．达标练习6.如图所示电路，灯L1和L2是完全相同的两盏灯，若开关S闭合后，电流表示数为0.3A，则通过灯L1的电流大小为，则通过灯L2的电流大小为。7.如图所示电路，电流表A1测量的是通过灯的电流，A2测量的是的电流。如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为A。8.有两盏灯炮接在同一电路中，用电流表测得2通过灯泡L1的电流是0.5A，通过灯泡L2的电流是0.8A，于是可以判断这两盏灯炮是联。21*cnjy*com9.如图所示的电路中，A处导线直径小于B处导线直径，那么通过A处和B处的电流的关系是IAIB。21世纪教育网10.有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是：（）21·cn·jy·comA、10mAB、20mAC、200mAD、100mA11.图中的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A。则电流表A1和A2的示数分别是：（）【来源：21cnj*y.co*m】A．0.8A，0.4AB．0.4A，0.8AC．1.2A，0.4A21世纪教育网D．1.2A，0.8A12.下图是同学们设计的用电流表测量干路中电流的电路图，其中正确的是（）13.如图是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（）3A．开关S同时控制灯泡L1、L2B．灯L1、L2是并联的C．电流表测量灯L1的电流D．电流表测量灯L2的电流14.某家用电器正常工作时，测得通过用电器饿电流是1A，则此用电器可能是（）[来源:21世纪教育网]www.21-cn-jy.comA．家用1.5匹“海信”空调B．日光灯C．家用“西门子”电冰箱D．“美的”落地扇15.小名将两只不一样的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，同学们议论纷纷，你认为正确的是（）【来源：21·世纪·教育·网】A．发光强的灯泡中的电流大B．发光暗的灯泡中的电流小C．两灯中的电流一样大D．发光暗的灯泡可能没有接触好16.如下图所示，已知通过灯L1的电流为0.4A，通过灯L2的电流为0.6A。要求：21世纪教育网①用电流表A2测量干路电流，A1测量通过灯L1中的电流，用铅笔线代替导线，把图所示的实物元件连接起来，导线不准交叉。4②在虚线框中画出对应的电路图。③在图中标出电流表A2的指针位置，并标出A2所用的接线柱。5第5节串、并联电路中电流的规律随堂练习1.0.22.B3.C4.0.25.0.360.18达标练习6.0.3A，0.3A7.L1、L20.48.并9.=10.C11.D12.B13.C14.C15.C16.如图所示6
