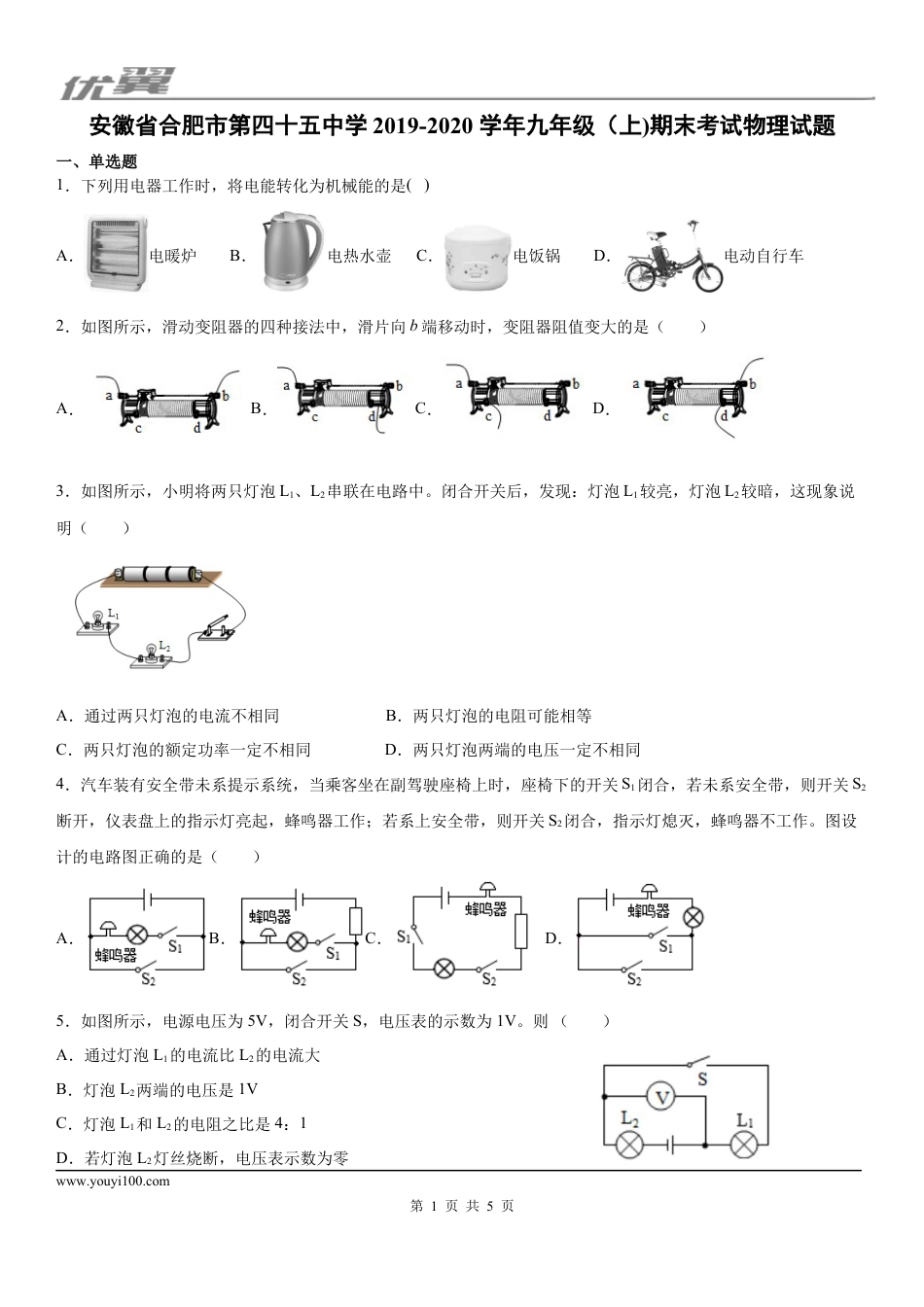

www.youyi100.com第1页共5页安徽省合肥市第四十五中学2019-2020学年九年级（上)期末考试物理试题一、单选题1．下列用电器工作时，将电能转化为机械能的是()A．电暖炉B．电热水壶C．电饭锅D．电动自行车2．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（）A．B．C．D．3．如图所示，小明将两只灯泡L1、L2串联在电路中。闭合开关后，发现：灯泡L1较亮，灯泡L2较暗，这现象说明（）A．通过两只灯泡的电流不相同B．两只灯泡的电阻可能相等C．两只灯泡的额定功率一定不相同D．两只灯泡两端的电压一定不相同4．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（）A．B．C．D．5．如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。则（）A．通过灯泡L1的电流比L2的电流大B．灯泡L2两端的电压是1VC．灯泡L1和L2的电阻之比是4：1D．若灯泡L2灯丝烧断，电压表示数为零www.youyi100.com第2页共5页6．如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（）A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，.闭合S2时，电压表测R2电压C．断开S2，闭合S1，、S3时，R1和R2串联D．断开S1闭合S2、S3时，R2被短路二、填空题7．诗仙李白曾有诗云“床前明月光，疑是地上霜，举头望明月，低头思故乡。”其中霜的形成属于物态变化中的_____。8．电子式电能表已开始走进千家万户。如图是某电子式电能表的表盘，则该电能表的示数是________kW·h，它并联在家庭电路中正常工作电压是________V。9．如图所示的是通过某两个电阻R1、R2的电流随电压变化的图像，从中可知电阻R2的阻值为________Ω，从图像可知，电阻R1________R2（填“大于”、“等于”或“小于”）。10．如图所示，当开关S闭合后，要使电阻R1、R2并联，则在R2下方圆圈内填入_____表的符号。11．如图所示，探究某种液态物质凝固过程中温度随时间变化规律，依据实验数据描绘出了该液态物质在凝固过程中温度随时间变化图像，由图像可知，该物质是_____（选填“晶体”或“非晶体”），从第3分钟到第8分钟这段时间内该物体的内能_____（选填“增加”、“减少”或“不变”）。12．如图所示为四冲程柴油机的某个冲程，在此冲程末气缸内气体的温度较开始时_____（选填“升高”、“降低”或“不变”）。13．如图，在物理实验课上，小明将用毛皮摩擦过的橡胶棒靠近带有绝缘底座的导体A端，则导体B端应_____。（选填“带正电”、“带负电”或“不带电”）14．在探究电流与电阻关系时，先用5Ω的定值电阻R进行实验，使电压表示数为3V，再换用10Ω的定值电阻时，第8题图第9题图第10题图第11题图第12题图第13题图www.youyi100.com第3页共5页合上开关后，电压表的示数将_____3V。（选填“大于”、“等于”或“小于”）15．如图甲所示电路中，已知定值电阻R1=20Ω。开关闭合后，两个完全相同的电流表A1、A2指针均只指同一个位置，如图乙所示，则在10s内电流通过R1产生的热量为_____J。三、实验题16．小明用如图所示实验装置探究a、b两种液体的吸热能力，在两个相同的烧瓶内分别接入阻值相同的电阻丝，装入质量相等的a、b两种液体，并分别插入温度计(1)实验中，通过比较_____（选填“通电时间”或“温度计示数的变化量”）来判断液体吸热能力的强弱；(2)下表是某次的实验数据。分析可知，_____（选填“a”或“b”）液体的吸热能力较强；物体质量（g）加热前温度（℃）加热时间（min）加热后温度（℃）液体a150201048液体b150201035(3)设质量为m的a液体中电阻丝的阻值为R，测出其电流为I，通电一段时间t后，温度计的示数变化量为∆t，若不计热量损失，则a液体的比热容c=_____（用所给出的物理量写出），用该表达式计算出的比热容会比实际值_____（选填“偏大”或“偏小”或“不变”）。17．在测量小灯泡的电功率时，电源电压为3V，小灯泡上标有“2.5V”字样。第14题图第15题图www.youyi100.com第4页共5页(1)在如图甲所...
