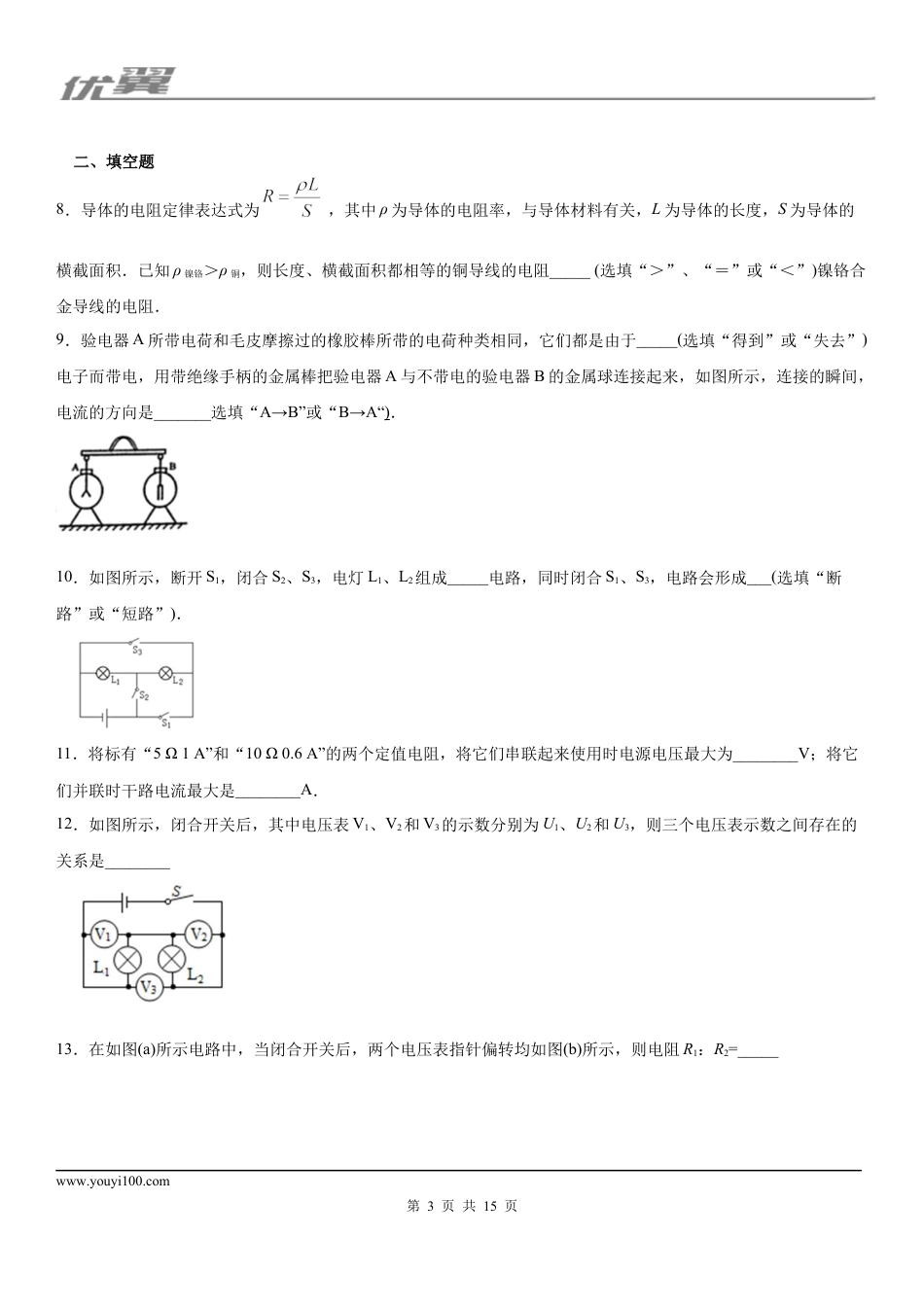

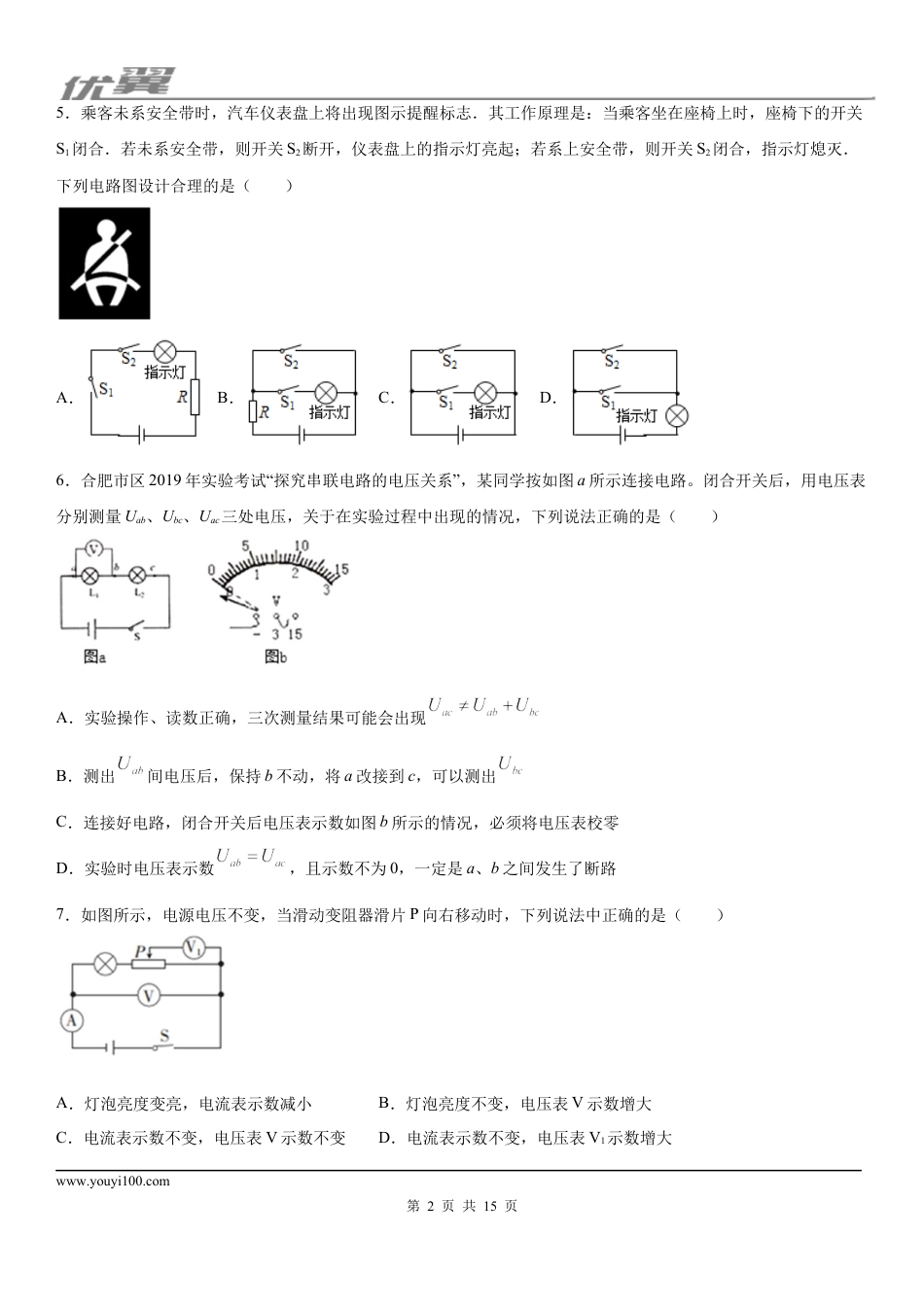

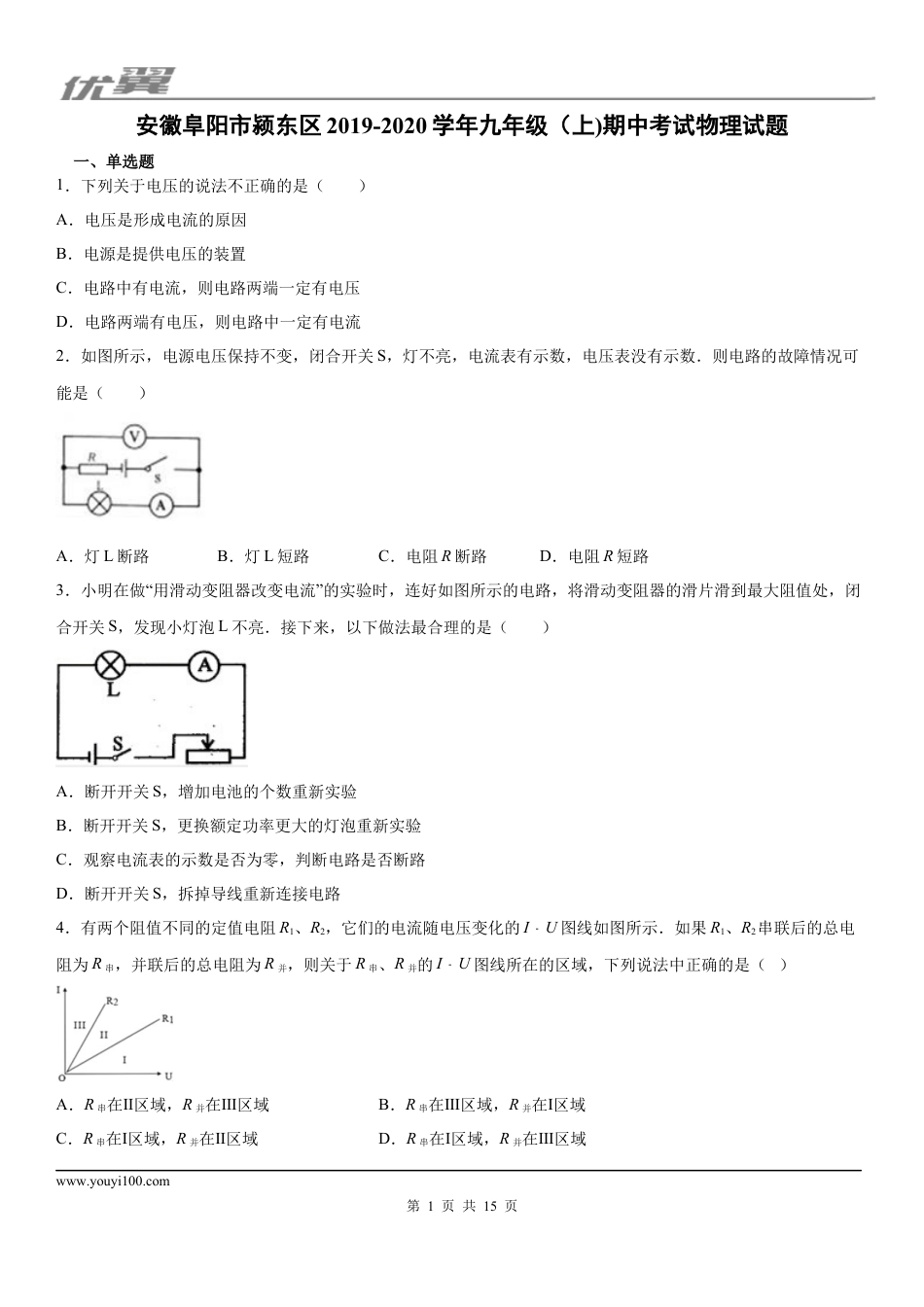

www.youyi100.com第1页共15页安徽阜阳市颍东区2019-2020学年九年级（上)期中考试物理试题一、单选题1．下列关于电压的说法不正确的是（）A．电压是形成电流的原因B．电源是提供电压的装置C．电路中有电流，则电路两端一定有电压D．电路两端有电压，则电路中一定有电流2．如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路3．小明在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现小灯泡L不亮．接下来，以下做法最合理的是（）A．断开开关S，增加电池的个数重新实验B．断开开关S，更换额定功率更大的灯泡重新实验C．观察电流表的示数是否为零，判断电路是否断路D．断开开关S，拆掉导线重新连接电路4．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I﹣U图线所在的区域，下列说法中正确的是（）A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域www.youyi100.com第2页共15页5．乘客未系安全带时，汽车仪表盘上将出现图示提醒标志．其工作原理是：当乘客坐在座椅上时，座椅下的开关S1闭合．若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列电路图设计合理的是（）A．B．C．D．6．合肥市区2019年实验考试“探究串联电路的电压关系”，某同学按如图a所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（）A．实验操作、读数正确，三次测量结果可能会出现B．测出间电压后，保持b不动，将a改接到c，可以测出C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零D．实验时电压表示数，且示数不为0，一定是a、b之间发生了断路7．如图所示，电源电压不变，当滑动变阻器滑片P向右移动时，下列说法中正确的是（）A．灯泡亮度变亮，电流表示数减小B．灯泡亮度不变，电压表V示数增大C．电流表示数不变，电压表V示数不变D．电流表示数不变，电压表V1示数增大www.youyi100.com第3页共15页二、填空题8．导体的电阻定律表达式为，其中ρ为导体的电阻率，与导体材料有关，L为导体的长度，S为导体的横截面积．已知ρ镍铬＞ρ铜，则长度、横截面积都相等的铜导线的电阻_____(选填“＞”、“＝”或“＜”)镍铬合金导线的电阻．9．验电器A所带电荷和毛皮摩擦过的橡胶棒所带的电荷种类相同，它们都是由于_____(选填“得到”或“失去”)电子而带电，用带绝缘手柄的金属棒把验电器A与不带电的验电器B的金属球连接起来，如图所示，连接的瞬间，电流的方向是_______选填“A→B”或“B→A“)．10．如图所示，断开S1，闭合S2、S3，电灯L1、L2组成_____电路，同时闭合S1、S3，电路会形成___(选填“断路”或“短路”)．11．将标有“5Ω1A”和“10Ω0.6A”的两个定值电阻，将它们串联起来使用时电源电压最大为________V；将它们并联时干路电流最大是________A．12．如图所示，闭合开关后，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电压表示数之间存在的关系是________13．在如图(a)所示电路中，当闭合开关后，两个电压表指针偏转均如图(b)所示，则电阻R1：R2=_____www.youyi100.com第4页共15页14．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，通过L2的电流为_____A．15．在如图所示的电路中，①、②、③是三块电表（两块电流表、一块电压表），闭合开关灯L1与L2并联，电路中______是电压表。（选填“①”、“②”或“③”）16．如图所示R为定值电阻，电源电压不变，在a、b间接一个“2.5V0.5A”的小灯泡时恰能正常发光，若在a、b间换接一个“2.5V0.6A”的小灯泡时，通过小灯泡的电流______（选填“大于”、“小于”或“等于”）0.6A。17．如图为电路的某一部分，箭头表示电流方向．已知电流表和电压表的示数分别是2...
