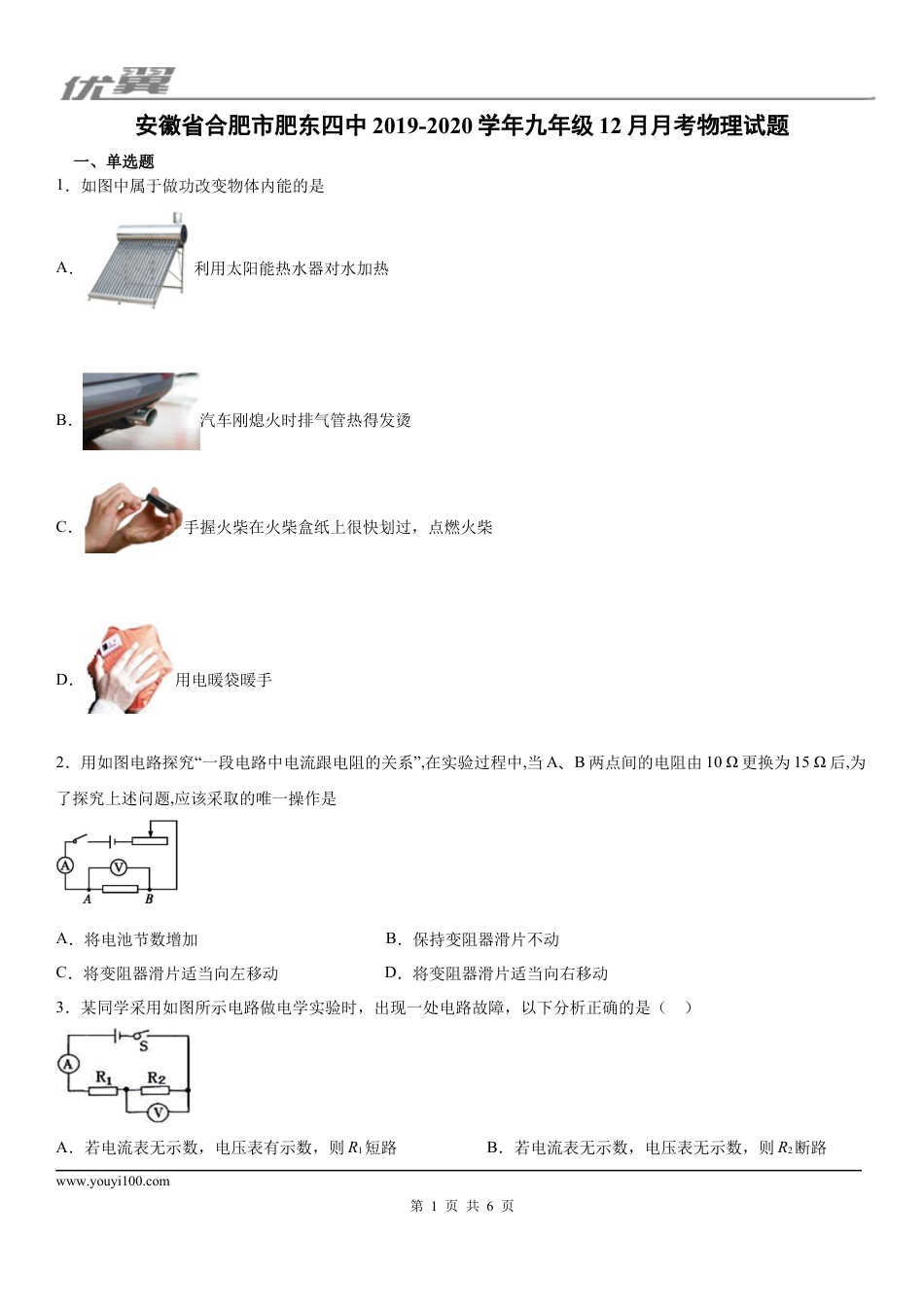

www.youyi100.com第1页共6页安徽省合肥市肥东四中2019-2020学年九年级12月月考物理试题一、单选题1．如图中属于做功改变物体内能的是A．利用太阳能热水器对水加热B．汽车刚熄火时排气管热得发烫C．手握火柴在火柴盒纸上很快划过，点燃火柴D．用电暖袋暖手2．用如图电路探究“一段电路中电流跟电阻的关系”,在实验过程中,当A、B两点间的电阻由10Ω更换为15Ω后,为了探究上述问题,应该采取的唯一操作是A．将电池节数增加B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动3．某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路www.youyi100.com第2页共6页C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路4．对于“探究电流跟电阻的关系”和“伏安法测量定值电阻”的这两个实验，下列说法不正确的是A．它们都是采用控制变量的研究方法B．它们的滑动变阻器在实验电路中的作用是不同的C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差5．在如图所示的电路中，当开关S闭合后，小明观察发现:灯L1不亮，L2亮，电压表有示数，则下列说法中正确的是（）A．灯L1与L2并联，L1的灯丝断了B．灯L1与L2并联，L1被短路了C．灯L1与L2串联，L1的灯丝断了D．灯L1与L2串联，L1的电压比L2的小很多6．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小7．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大8．如下图的四个电路中，R0为已知阻值的定值电阻，不可以测出未知电阻Rx的电路是（）A．B．C．D．9．现有两个电阻，甲标有“10Ω1.5A”字样，乙标有“20Ω0.5A”字样。现把它们并联起来接入某电路中，则对该并www.youyi100.com第3页共6页联电路的说法中正确的是（）A．干路中的最大电流为2AB．并联电路两端的所能加的最大电压为15VC．甲、乙两条支路中的电流之比为2:1D．并联电路的电阻为15Ω二、填空题10．冬天，人们习惯用“热水袋”焐手，这是利用_____的方式获取内能；在没有热水袋的情况下人们还习惯把双手反复摩擦让手感到温暖，这种方式也可以改变双手的内能，热机的______________________冲程也实现了类似的能量转化。11．用毛皮摩擦过的橡胶棒靠近带负电的轻小物体时，会互相___________（选填“吸引”或“排斥”）．12．如图是三聚氰胺分子结构示意图.常压下其熔点为354℃，可见三聚氰胺属于固体中的______（选填“晶体”或“非晶体”）.13．如图所示的电表量程是_____，接入电路前指针如图所示是因为______14．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成一个电池．观察电压表指针的偏转与接线可知________片是电池的正极，此时电压表的读数是________V.15．阻值为10Ω的一段导体，两端加4V电压时，通过它的电流为________A，当它两端的电压减小到2V时，它的电阻为________Ω．16．如图所示，把一个未知电阻Rx与一个阻值为10Ω的电阻R串联接到电压不变电源上后，闭合开关S，Rx与R两端的电压之比为3:1，则未知电阻Rx的阻值是___Ω。17．如图所示，通过灯L1、L2、L3的电流分别为0.1A，0.2A，0.3A，则电流表A1的示数为_____A，A2的示数为_____A．三、作图题18．请用笔画线代替导线，将图中的开关、灯泡和三孔插座正确接入家庭电路中．第12题图第13题图第14题图第16题图第17题图www.youyi100.com第4页共6页四、实验题19．小刚同学要测量额定电压为3.8V小灯泡的电阻。（1）连接不完整的实物电路如图所示，请用笔画线代替导线，完成实物电路连接。（2）请在虚线框内画出该实物电路对应的电路图。（3）闭合开关...
