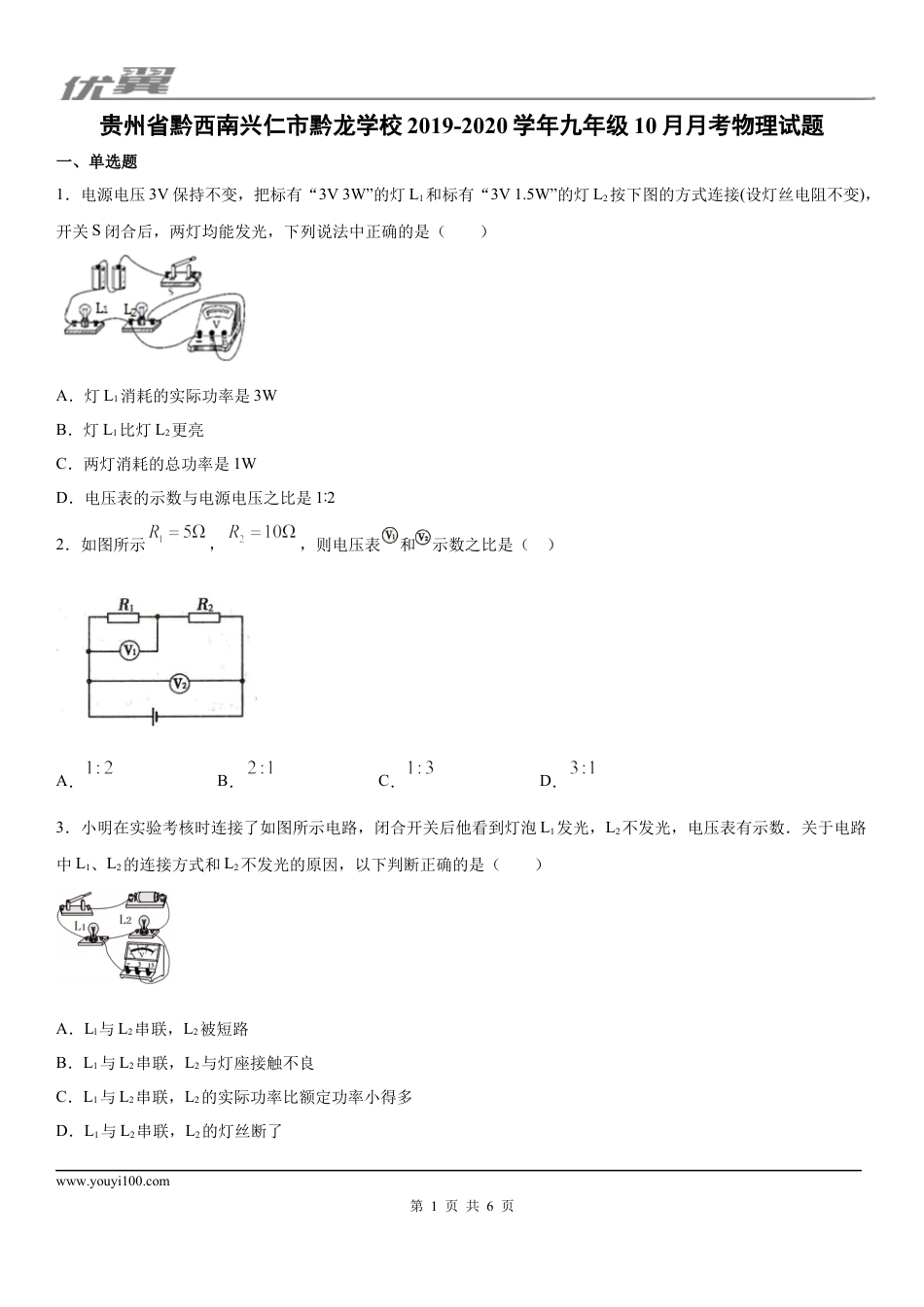

www.youyi100.com第1页共6页贵州省黔西南兴仁市黔龙学校2019-2020学年九年级10月月考物理试题一、单选题1．电源电压3V保持不变，把标有“3V3W”的灯L1和标有“3V1.5W”的灯L2按下图的方式连接(设灯丝电阻不变)，开关S闭合后，两灯均能发光，下列说法中正确的是（）A．灯L1消耗的实际功率是3WB．灯L1比灯L2更亮C．两灯消耗的总功率是1WD．电压表的示数与电源电压之比是1∶22．如图所示，，则电压表和示数之比是（）A．B．C．D．3．小明在实验考核时连接了如图所示电路，闭合开关后他看到灯泡L1发光，L2不发光，电压表有示数．关于电路中L1、L2的连接方式和L2不发光的原因，以下判断正确的是（）A．Ll与L2串联，L2被短路B．L1与L2串联，L2与灯座接触不良C．L1与L2串联，L2的实际功率比额定功率小得多D．L1与L2串联，L2的灯丝断了www.youyi100.com第2页共6页4．如图所示的电路，电源电压保持不变，电阻R1、R2的电阻分别为10Ω和20Ω。只闭台开关S1，将滑片P移到中点，电压表的示数为6V，电阻R1的功率为P1；再闭合开关S2，将滑片移至最左端，电阻R2的功率为P2，若P1：P2=2：9，下列说法正确的是（）A．电源电压为12VB．滑动变阻器的最大阻值为20ΩC．电路的最大功率为16．25WD．电路的最小功率为1.62W5．有两个定值电阻R1和R2，它们的阻值大小关系是R1＞R2，如图所示的四种连接方式中，总电阻值最小的是（）A．B．C．D．6．如图所示电路，电源电压保持不变．只闭合开关S时，电流表、电压表的示数分别为I1、U1；同时闭合开关S、S1时，电流表、电压表的示数分别为I2、U2，下列判断正确的是（）A．U1＞U2B．U1＝U2C．I1＜I2D．I1＞I2二、填空题7．某兴趣小组制作了超市电梯的模拟电路（如图所示），其中Rx为能接收人体红外线的传感器，其电阻大小与它到人距离的关系如下表所示：距离/m32.521.81.51.210.80.60.40.2电阻Rx/Ω1514.514121086432.52.3控制电路的电源电压为3V，电磁继电器的线圈电阻为2Ω，当线圈电流等于0.2A时衔铁恰好被吸下，受控电路由额定电压为220V的电动机、定值电阻R1和“应急开关S”组成．www.youyi100.com第3页共6页（1）工作时，当有人走到离电梯口1m时，电梯由较慢变为较快运行，则此时变阻器R2的阻值为____Ω．若人离电梯口0.8m内，电梯由较慢变为较快运行，只需将R2的滑片向____（选填“左”或“右”）移动适当距离．（2）若人离电梯口2m以内电梯均能由较慢变为较快运行，则控制电路的电源电压至少应为_____V．8．如图甲所示的电路中，电灯L1的电阻为10Ω，开关闭合后，V1、V2数分别如图乙所示，则V1示数为_____V，通过L1的电流为_____A。9．甲、乙两地相距40km，在甲乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω，现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图电路进行测量。当电压表的示数为3V时，电流表的示数为0.5A，则接入电路中的输电线的电阻为_____Ω，短路位置离甲地的距离是_____km．10．一导体两端电压为3V时，通过的电流为0.3A，则此导体的电阻为_____Ω；当该导体两端电压为0时，导体的电阻为_____Ω。11．某电铃的电阻为10Ω，额定电压为4V，现只有一个电压为6V的电源，为使电铃正常工作，需要_____联一个_____Ω的电阻．电铃正常工作时电流是_____A．12．如图所示，电源电压不变，，，．只闭合开关，电流表、的示数之比为______，电压表、的示数之比为______．再闭合开关、，电流表、的示数之比为______，电压表、的示数之比为______．www.youyi100.com第4页共6页三、实验题13．小明利用如下电路图探究电流和电阻的关系。实验器材有：学生电源、滑动变阻器、电压表、电流表、开关、不同阻值的定值电阻若干，导线若干。（1）连接电路时，开关应该_____；滑片P应置于_____端。（2）闭合开关后无论怎么移动滑动变阻器，电流表无示数，电压表有较大示数。经检查，发现是某根导线出现了断路，出现故障的导线是_____。（填写导线的序号）（3）实验结束后，小明绘制的图象如图乙所示，阴影部分的面积表示的物理量是_____。在分析交流环节，小明发现邻组在相同坐标系中画出的图象如图丙...
