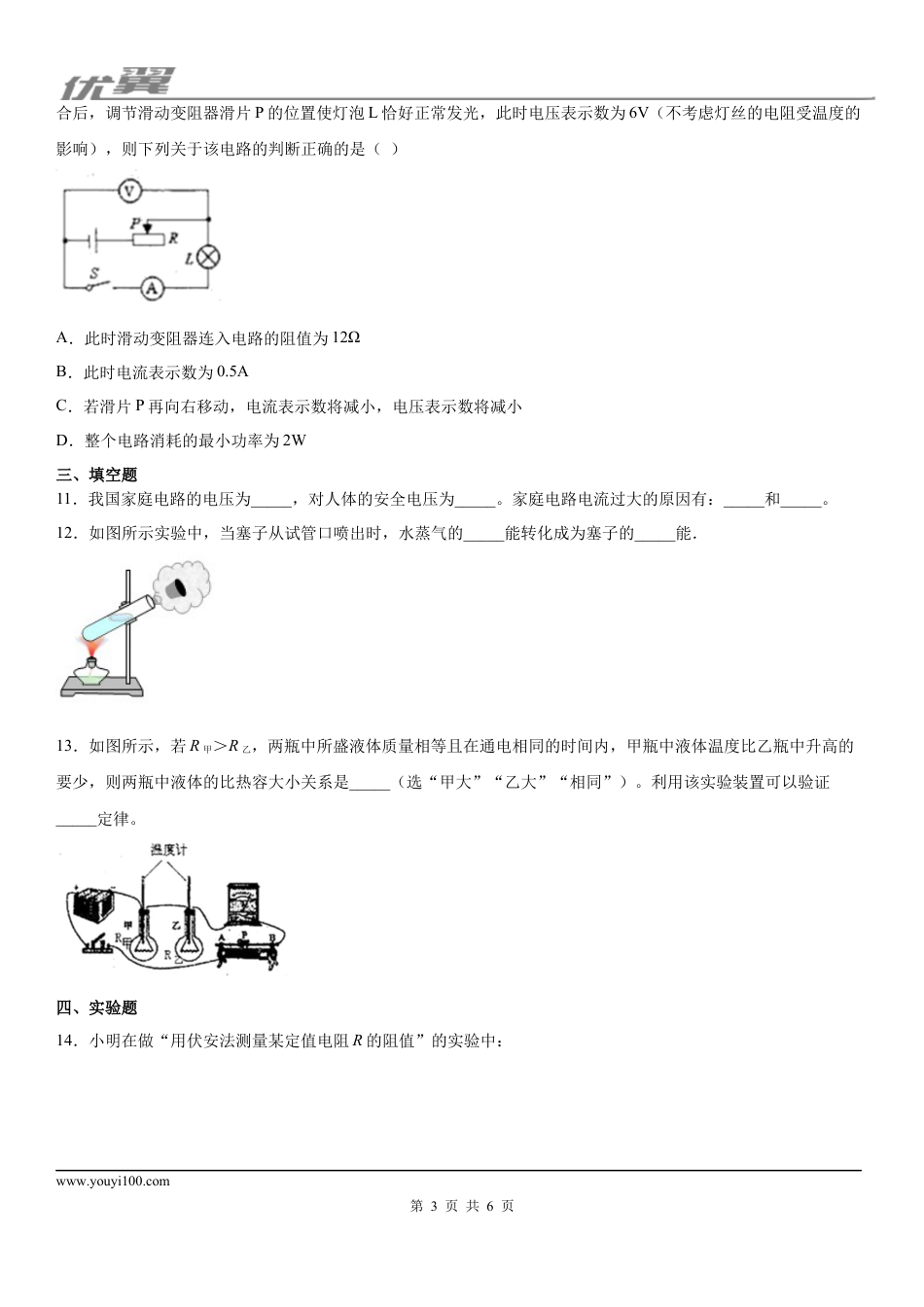

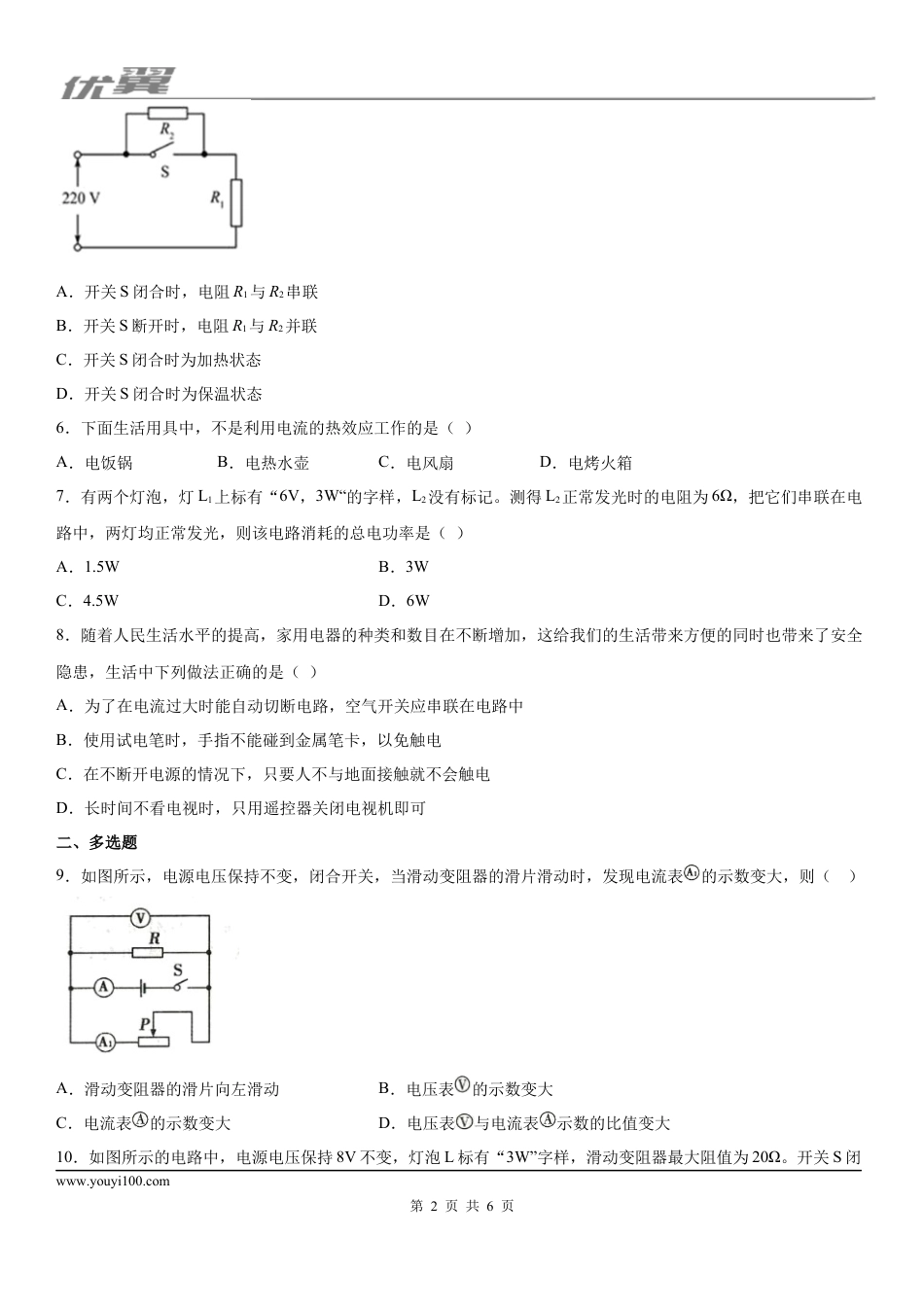

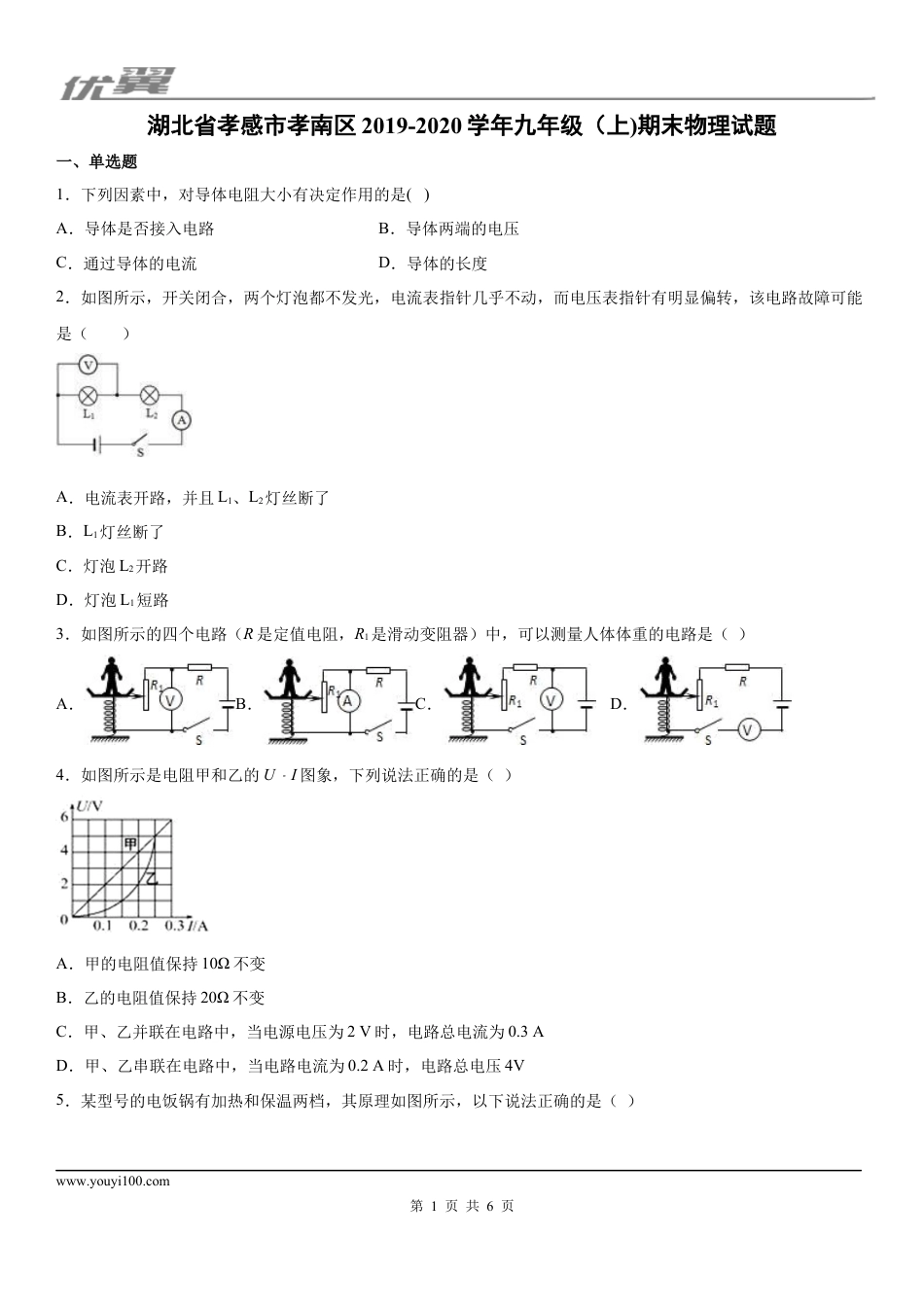

www.youyi100.com第1页共6页湖北省孝感市孝南区2019-2020学年九年级（上)期末物理试题一、单选题1．下列因素中，对导体电阻大小有决定作用的是()A．导体是否接入电路B．导体两端的电压C．通过导体的电流D．导体的长度2．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．电流表开路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2开路D．灯泡L1短路3．如图所示的四个电路（R是定值电阻，R1是滑动变阻器）中，可以测量人体体重的电路是（）A．B．C．D．4．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持20Ω不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲、乙串联在电路中，当电路电流为0.2A时，电路总电压4V5．某型号的电饭锅有加热和保温两档，其原理如图所示，以下说法正确的是（）www.youyi100.com第2页共6页A．开关S闭合时，电阻R1与R2串联B．开关S断开时，电阻R1与R2并联C．开关S闭合时为加热状态D．开关S闭合时为保温状态6．下面生活用具中，不是利用电流的热效应工作的是（）A．电饭锅B．电热水壶C．电风扇D．电烤火箱7．有两个灯泡，灯L1上标有“6V，3W“的字样，L2没有标记。测得L2正常发光时的电阻为6Ω，把它们串联在电路中，两灯均正常发光，则该电路消耗的总电功率是（）A．1.5WB．3WC．4.5WD．6W8．随着人民生活水平的提高，家用电器的种类和数目在不断增加，这给我们的生活带来方便的同时也带来了安全隐患，生活中下列做法正确的是（）A．为了在电流过大时能自动切断电路，空气开关应串联在电路中B．使用试电笔时，手指不能碰到金属笔卡，以免触电C．在不断开电源的情况下，只要人不与地面接触就不会触电D．长时间不看电视时，只用遥控器关闭电视机即可二、多选题9．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片滑动时，发现电流表的示数变大，则（）A．滑动变阻器的滑片向左滑动B．电压表的示数变大C．电流表的示数变大D．电压表与电流表示数的比值变大10．如图所示的电路中，电源电压保持8V不变，灯泡L标有“3W”字样，滑动变阻器最大阻值为20Ω。开关S闭www.youyi100.com第3页共6页合后，调节滑动变阻器滑片P的位置使灯泡L恰好正常发光，此时电压表示数为6V（不考虑灯丝的电阻受温度的影响），则下列关于该电路的判断正确的是（）A．此时滑动变阻器连入电路的阻值为12ΩB．此时电流表示数为0.5AC．若滑片P再向右移动，电流表示数将减小，电压表示数将减小D．整个电路消耗的最小功率为2W三、填空题11．我国家庭电路的电压为_____，对人体的安全电压为_____。家庭电路电流过大的原因有：_____和_____。12．如图所示实验中，当塞子从试管口喷出时，水蒸气的_____能转化成为塞子的_____能．13．如图所示，若R甲＞R乙，两瓶中所盛液体质量相等且在通电相同的时间内，甲瓶中液体温度比乙瓶中升高的要少，则两瓶中液体的比热容大小关系是_____（选“甲大”“乙大”“相同”）。利用该实验装置可以验证_____定律。四、实验题14．小明在做“用伏安法测量某定值电阻R的阻值”的实验中：www.youyi100.com第4页共6页（1）请你按照如图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路图连接完整；（2）实验前，为保护电路，滑动变阻器的滑片应置于_____端（选填“A”或“B”）；（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是_____（填符号）；A．滑动变阻器断路B．R断路C．R短路（4）排除故障后，当电压表的示数如图丙所示时，电流表的示数如图丁所示，它的阻值是_____Ω。15．小明想知道灯的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按如图甲所示的电路进行探究。（1）小明在检查电路连接时，发现有一根导线连接错误。请在图甲中找出来并打上“×”，再画线把它改到正确的位置上；（2）电路连接正确后，小明继续进行实验：闭合开关，移动滑动变阻器的滑片，使灯L1发光，...
