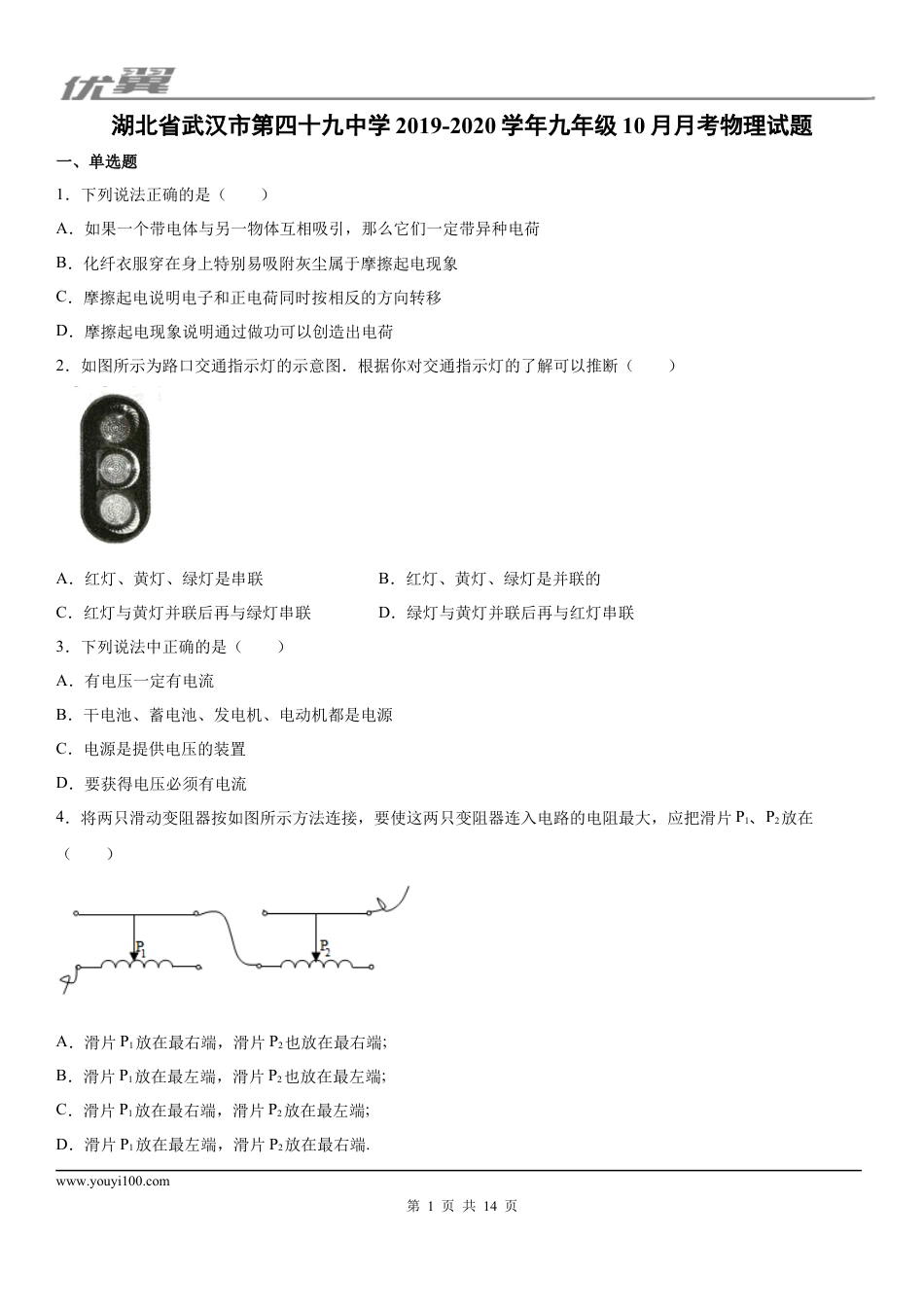

www.youyi100.com第1页共14页湖北省武汉市第四十九中学2019-2020学年九年级10月月考物理试题一、单选题1．下列说法正确的是（）A．如果一个带电体与另一物体互相吸引，那么它们一定带异种电荷B．化纤衣服穿在身上特别易吸附灰尘属于摩擦起电现象C．摩擦起电说明电子和正电荷同时按相反的方向转移D．摩擦起电现象说明通过做功可以创造出电荷2．如图所示为路口交通指示灯的示意图．根据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联3．下列说法中正确的是（）A．有电压一定有电流B．干电池、蓄电池、发电机、电动机都是电源C．电源是提供电压的装置D．要获得电压必须有电流4．将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（）A．滑片P1放在最右端，滑片P2也放在最右端;B．滑片P1放在最左端，滑片P2也放在最左端;C．滑片P1放在最右端，滑片P2放在最左端;D．滑片P1放在最左端，滑片P2放在最右端.www.youyi100.com第2页共14页5．如图是用电压表测量灯L1两端电压的实物连接图，其中正确的是（）A．B．C．D．6．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是干路电流7．如下图所示电路中，闭合开关后，两个电压表指针偏转均为图所示，则电阻R1和R2两端的电压分别为（）A．1.8V,7.2VB．7.2V,1.8VC．1.8,9VD．9V,1.8V8．轿车装有日间行车灯后可提高行车的安全性．当轿车启动，即电键S1闭合，日间行车灯L1发光，若电键S2再闭合，近灯光L2可同时发光．在如图所示的电路中，符合上述情况的是（）A．B．C．D．www.youyi100.com第3页共14页9．如图所示是一把既能吹凉风、又能吹热风的电吹风机的简化电路，图中A是吹风机，B是电热丝．下列说法中正确的是（）A．吹风机和电热丝不能同时工作B．吹风机和电热丝均能单独工作C．吹风机和电热丝同时工作时，通过它们的电流一定相等D．吹风机和电热丝同时工作时，它们两端的电压一定相等10．如图所示,闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍然正常发光,两只电表均无示数,则故障可能是()A．电压表短路B．电流表断路C．L1断路D．L1短路11．在图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A．电流表和电压表的示数都增大B．电流表和电压表的示数都减小C．电流表的示数减小，电压表的示数增大D．电流表的示数减小，电压表的示数不变12．如图所示，开关S闭合时通过L1、L2和L3的电流分别是0.4A、0.2A和0.8A，则电流表A2、A3和A4的示数分别为（）www.youyi100.com第4页共14页A．1A、0.4A、0.6AB．0.4A、0.6A、1AC．0.6A、1A、0.4AD．0.6A、0.4A、1A二、填空题13．一根电阻丝的电阻为，如果剪掉一截，余下部分的电阻会________，如果将它均匀拉长，与拉长前相比电阻会________．(均选填“变大”“变小”或“不变”)14．在研究“电压是形成电流的原因”时，我们曾引入“水路”同“电路”进行类比，如图所示。我们将水泵比作_____，将阀门比作开关，将水轮机比作_____，将管道比作导线，又将水流比作_____。15．如图所示电路，要使小灯泡L1、L2串联，必须闭合开关_________；要使L1、L2并联，必须闭合开关_________，若闭合开关__________则将造成电源短路．16．如图是大型电子地磅的电路图。当称重物时，在压力的作用下，滑片P向下端滑动，变阻器接入电路的电阻_____（选填“变大”“变小”“不变”，下同），电流表的示数_____。这样把重物对应的质量刻在电流表的刻度盘上，就可以读出被测物体的质量，电路中R′的作用是_____。www.youyi100.com第5页共14页17．如图所示，当开关闭合后，两灯都发光，此时电压表V1、V2的示数分别是4V和2.5V，则电源电压为_____V，灯L1两端的电压为_____V，若一段时间后其中一灯出现故障，灯L1发光，灯L2不发光，此时电压表V1的示数是_____V...
