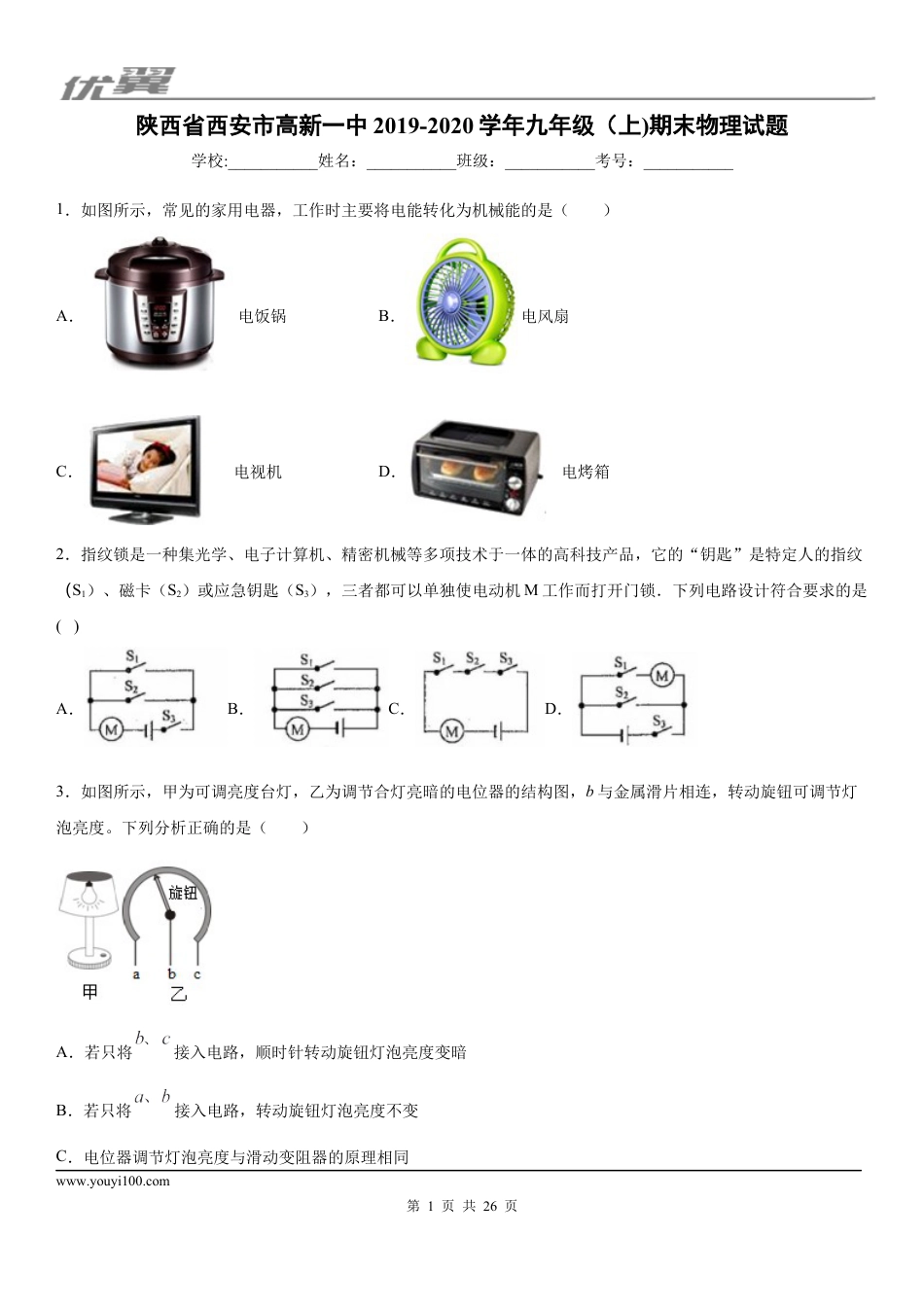

www.youyi100.com第1页共26页陕西省西安市高新一中2019-2020学年九年级（上)期末物理试题学校:___________姓名：___________班级：___________考号：___________1．如图所示，常见的家用电器，工作时主要将电能转化为机械能的是（）A．电饭锅B．电风扇C．电视机D．电烤箱2．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁．下列电路设计符合要求的是()A．B．C．D．3．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（）A．若只将接入电路，顺时针转动旋钮灯泡亮度变暗B．若只将接入电路，转动旋钮灯泡亮度不变C．电位器调节灯泡亮度与滑动变阻器的原理相同www.youyi100.com第2页共26页D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度4．根据欧姆定律，下列说法中正确的是（）A．当导体两端电压一定时，通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零5．粗细均匀的电热丝放入一壶水中，通电一段时间将水从20℃加热到80℃。若将电阻丝对折并联后放入同样一壶水中，通电将水仍然从20℃加热到80℃。所需时时间与第一次的通电时间相比（电源电压恒定，不计一切热损失）。下列判断正确的是（）A．不变B．增加C．减少D．无法确定6．如图是一种自动测定油箱内油面高度的装置，是定值电阻，是滑动变阻器，油量表是由电表改装而成。以下说法不正确的是（）A．和在电路中是串联的B．油量表是由电流表改装而成C．当油量上升时，油量表示数变小，电压表示数变大D．在电路中起到了保护电路的作用，不可省掉7．已知，将它们接在如图所示电源电压为6V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（）www.youyi100.com第3页共26页A．B．C．D．8．如图所示是灯泡L与定值电阻R的图像。若将L与R串联在6V的电源上，下列说法正确的是（）A．此时灯泡的电阻是B．此时定值电阻R的阻值是C．此时电路中的电流是0.4AD．此时灯泡两端的电压是6V9．如图是一款PM2.5检测仪，其电路原理如图甲所示。为“PM2.5传感器”，它的电阻值与空气中PM2.5浓度的关系图像如图乙所示，为定值电阻，阻值为，电源电压为8V，若空气中PM2.5的浓度达到时，则判定为空气质量严重污染。以下说法正确的是（）www.youyi100.com第4页共26页A．电流表的示数为0.08A时，判定被检测空气严重污染B．当电流表示数变小时，电压表示数变大C．被检测的空气PM2.5浓度越高，电流表示数越小D．被检测的空气PM2.5浓度为时，电压表的示数为5V10．如图所示的电路，电源电压不变，灯L标有“6V6W”字样，不考虑灯丝电阻的变化。当甲、乙都是电流表，闭合、断开，此时；当甲、乙都是电压表都闭合，此时，电路消耗的总功率为P。下列说法正确的是（）A．电阻R的阻值为B．电路的总功率P为2.4WC．当甲、乙都是电压表，闭合时，灯L的实际功率为0.48WD．当甲、乙都是电流表，闭合、断开时，两表示数之比11．今年是建国70周年，国庆节期间很多地方都装点了小彩灯。一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作的电压是10V，则至少应将______个小彩灯______（填“串”或“并”）联在家庭电路两端。12．如图是小明购买的干鞋器，将其放入鞋内，通电后发热能起到干燥杀菌除臭的作用。这是利用电流的_______效应工作的，英国物理学家_______最早对此效应做了定量研究。13．为了解决手机充电问题，市面上出现了多个品牌的“共享充电宝”，当给共享充电宝充电时，充电宝相当于www.youyi100.com第5页共26页电路中的_______；充电宝给手机充电时，充电宝相当于简单电路中的_______。如图所示是某品牌的充电宝，它可以同时给几部手机充电，此时手机之间是_______联连入充电宝的。这个充电宝的充电和放电电压都是3V，电池容量为，当充电宝充满电后...
