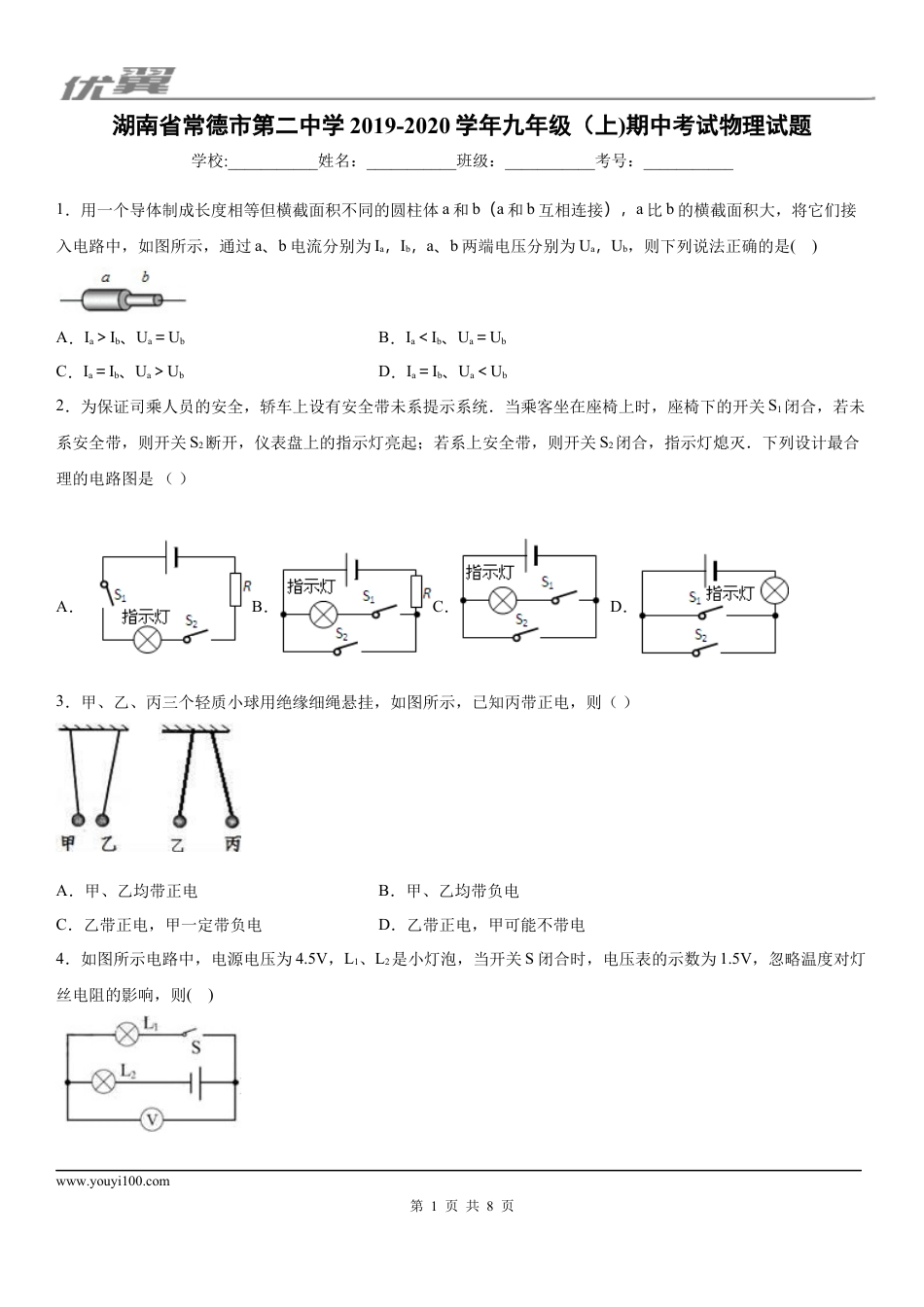

www.youyi100.com第1页共8页湖南省常德市第二中学2019-2020学年九年级（上)期中考试物理试题学校:___________姓名：___________班级：___________考号：___________1．用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是()A．Ia＞Ib、Ua＝UbB．Ia＜Ib、Ua＝UbC．Ia＝Ib、Ua＞UbD．Ia＝Ib、Ua＜Ub2．为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）A．B．C．D．3．甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则（）A．甲、乙均带正电B．甲、乙均带负电C．乙带正电，甲一定带负电D．乙带正电，甲可能不带电4．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则()www.youyi100.com第2页共8页A．L2两端的电压为1.5VB．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2：1D．通过L1与L2的电流之比为1：25．如图所示的电路中，下列说法不正确的是()A．只闭合开关S1，灯L2发光B．只闭合开关S2，两个灯泡串联C．开关S1、S2、S3可以都闭合D．闭合开关S1、S3两个灯泡并联6．图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．7．下列说法中正确的是()A．正、负电荷的定向移动都能形成电流B．绝缘体不容易导电的原因是因为绝缘体内缺少电子www.youyi100.com第3页共8页C．正电荷移动的方向为电流的方向D．电荷的移动形成电流8．将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是()A．通过L2的电流比L1大B．通过L2的电流比L1小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小9．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯和中的电流分别为()A．，B．，C．，D．，10．几位同学学习了欧姆定律后，根据I=，导出了R=．于是他们提出了以下几种看法，你认为正确的是()A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零11．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V2VB．10V2VC．2V8VD．2V10V12．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是()www.youyi100.com第4页共8页A．B．C．D．13．如图所示的电路中，开关S闭合时，电压表所测得的电压是()A．电灯L1两端的电压B．电灯L2两端的电压C．电灯L1和L2两端的电压之和D．电源电压14．如图所示的电路中，R1＝10Ω，R2＝30Ω．闭合开关S，电压表V1与V2的示数之比是（）A．1：3B．3：1C．3：4D．4：315．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏16．如图所示，A1、A2是完全相同的两个电流表，都有3A和0.6A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则()www.youyi100.com第5页共8页A．R1：R2=4：1B．R1：R2=1：4C．R1：R2=1：5D．R1：R2=5：117．在如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能是（）A．电流表坏了B．灯泡L1的灯丝断了C．两个灯泡都断路D．灯泡L2的灯丝断了18．如图所示的电路中，闭合S,当开关S1从断开到闭合的过程中，下列说法中正确的是()A．S1闭合后电流表A1、A2示数相等B．S1闭合后电流表A1的示数比A2大C．S1闭合后电流表A1、A2示数大小无法判断D．S1闭合后电流表A1的示数比A2小19．如图所示当滑动变阻器的滑片向右滑动时电流表A的示数变____，V2的示数变____...
