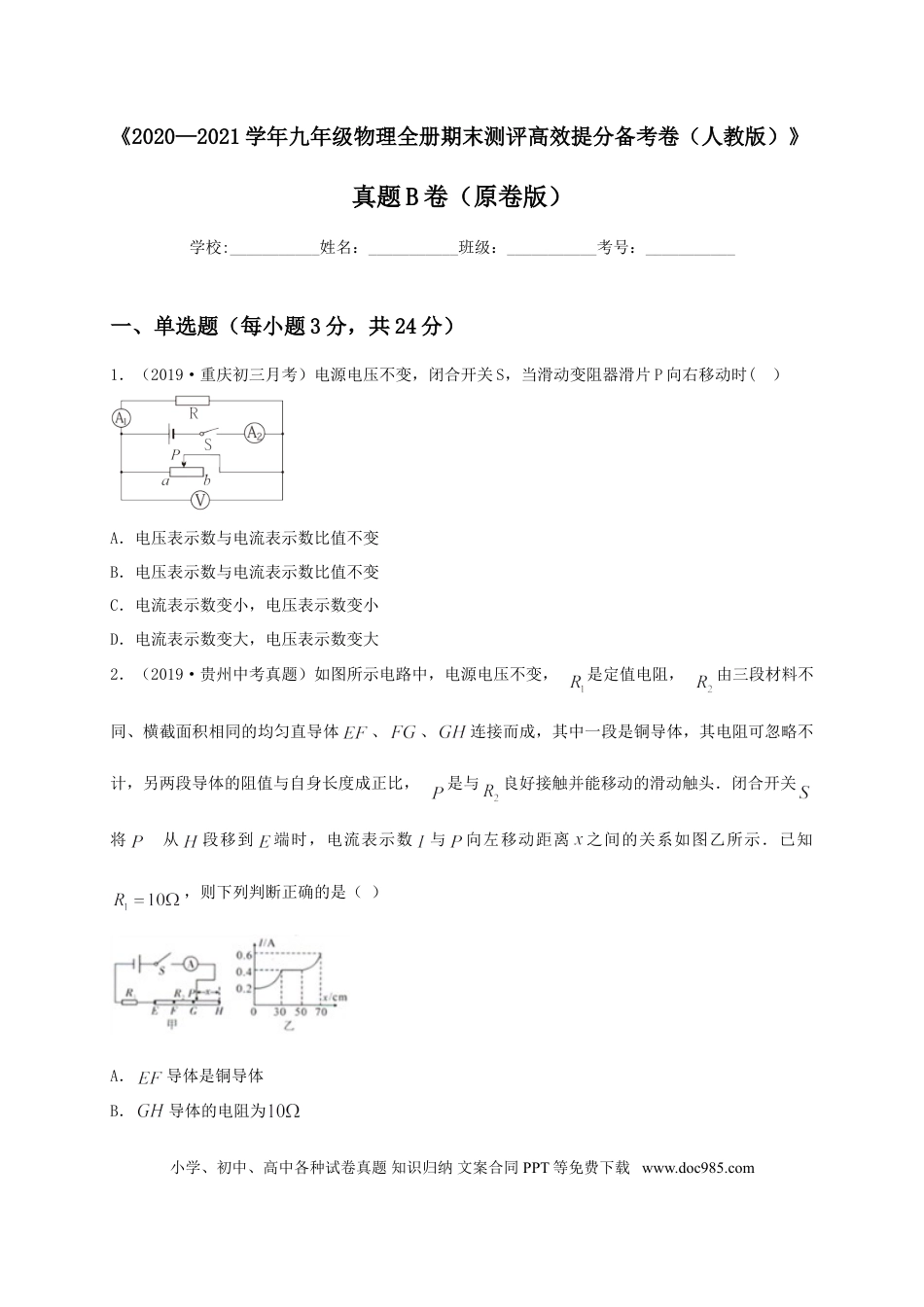

《2020—2021学年九年级物理全册期末测评高效提分备考卷（人教版）》真题B卷（原卷版）学校:___________姓名：___________班级：___________考号：___________一、单选题（每小题3分，共24分）1．（2019·重庆初三月考）电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时(）A．电压表示数与电流表示数比值不变B．电压表示数与电流表示数比值不变C．电流表示数变小，电压表示数变小D．电流表示数变大，电压表示数变大2．（2019·贵州中考真题）如图所示电路中，电源电压不变，是定值电阻，由三段材料不同、横截面积相同的均匀直导体、、连接而成，其中一段是铜导体，其电阻可忽略不计，另两段导体的阻值与自身长度成正比，是与良好接触并能移动的滑动触头．闭合开关将从段移到端时，电流表示数与向左移动距离之间的关系如图乙所示．已知，则下列判断正确的是（）A．导体是铜导体B．导体的电阻为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．位于，通过导体的电流为D．位于及两处时，消耗的功率相等3．（2019·四川初三期末）如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R：R2为（）A．3∶2B．2∶3C．7∶5D．5∶74．（2020·江苏初三月考）如图甲所示是某一模拟调光灯的实验电路，电源电压为3V，小灯泡的额定电压为2.5V，电流随电压变化的图像如图乙所示，当小灯泡两端电压达到0.5V时才能亮起来。铅笔芯的长度为15cm、阻值30Ω，其阻值与长度成正比关系。回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动。为使小灯泡能发光且安全工作，以下有关说法不正确的是（）A．加在小灯泡两端的电压越大时，其电阻值也会越大B．闭合开关，P滑到距A点3.75cm处，小灯泡的实际功率为0.3WC．小灯泡的实际功率变化范围为0.05W～0.625WD．AP允许接入电路长度的范围是lcm～14cm5．（2020·广东初三期末）如图所示电路，电源两端电压不变，开关S1闭合，开关S2断开（）A．A1示数大于A2示数B．V1示数等于V2示数C．V2与A2示数的比值等于R2的阻值D．此时若闭合S2，A1和V2示数都会变大小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com6．（2019·西安交大阳光中学中考模拟）如图甲所示，电源电压恒定不变，电流表量程为“0〜0.6A”，电压表量程为“0〜3V”，滑动变阻器规格为“20Ω，1A”，R1为定值电阻。在保证各用电器安全的情况下，移动滑动变阻器滑片的位置，记下电压表和电流表的示数后，分别求出R2对应的电功率和电阻值，画成图象如图乙，下列说法中正确的是①电源电压为6V②R1的阻值为5Ω③电压表的示数变化范围是1V﹣3V④整个电路消耗的最小功率为1.35WA．只有①②正确B．只有③④正确C．只有②④正确D．只有②③④正确7．（2019·重庆巴蜀中学初三期末）如图1所示，L上标有“6V3W”字样，电流表量程为0～3A，电压表量程为0～15V，变阻器R的最大电阻为100Ω．只闭合开关S1，滑片置于a点时，变阻器连入电路的电阻为Ra，电流表示数为Ia；只闭合开关S2，移动滑片P，变阻器两端电压与其连入电路的电阻关系如图2所示，当滑片P置于b点时，电压表示数Ub＝8V，电流表示数为Ib．已知Ra：R0＝12：5，Ia：Ib＝3：5（设灯丝电阻不随温度变化）．下列说法正确的是（）A．定值电阻R0为10ΩB．电源电压为24VC．只闭合开关S1，为保证电路安全，滑动变阻器连入的阻值范围为24～100ΩD．只闭合开关S2，用一个新的电源去更换原来的电源，要求在移动滑片的过程中，两个电表均能达到满刻度，则更换电源允许的电压范围为60V～75V小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com8．（2019·安徽中考模拟）在交流发电机中，当线圈平面，①转至与磁感线垂直位置时，感应电流为零；②转过与磁感线平行时，感应电流改变方向；③转至与磁感线平行时，感应电流为零；④转过与磁感线方向垂直时，感应电流方向改变，以上说法正确的是（）A．①③B．②③C．①④D．①②③二、填空题（每小题2分，共20分）9．（2019·河南省洛阳市初三月考）如图所...
