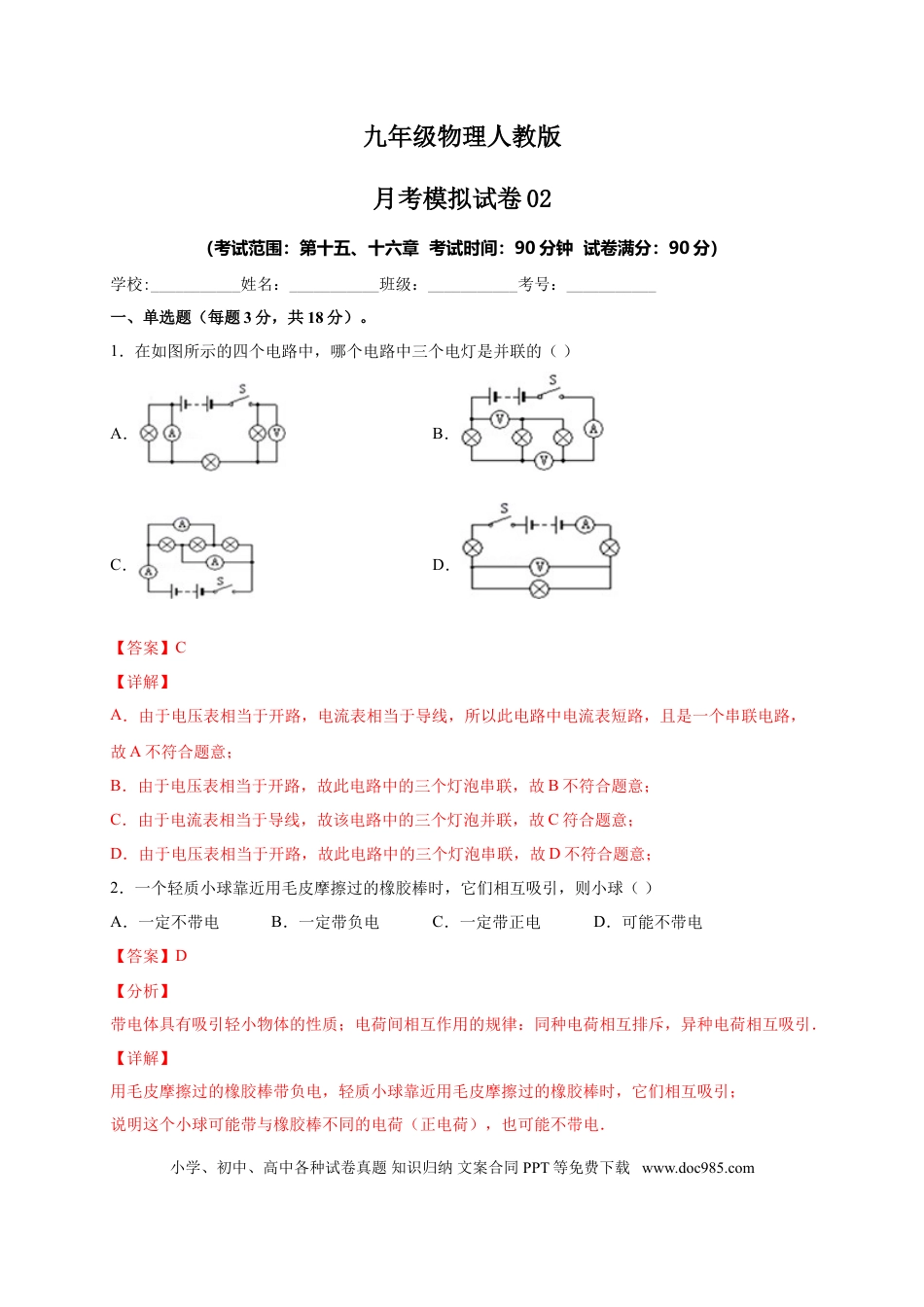

九年级物理人教版月考模拟试卷02（考试范围：第十五、十六章考试时间：90分钟试卷满分：90分）学校:___________姓名：___________班级：___________考号：___________一、单选题（每题3分，共18分）。1．在如图所示的四个电路中，哪个电路中三个电灯是并联的（）A．B．C．D．【答案】C【详解】A．由于电压表相当于开路，电流表相当于导线，所以此电路中电流表短路，且是一个串联电路，故A不符合题意；B．由于电压表相当于开路，故此电路中的三个灯泡串联，故B不符合题意；C．由于电流表相当于导线，故该电路中的三个灯泡并联，故C符合题意；D．由于电压表相当于开路，故此电路中的三个灯泡串联，故D不符合题意；2．一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（）A．一定不带电B．一定带负电C．一定带正电D．可能不带电【答案】D【分析】带电体具有吸引轻小物体的性质；电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引．【详解】用毛皮摩擦过的橡胶棒带负电，轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引；说明这个小球可能带与橡胶棒不同的电荷（正电荷），也可能不带电．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com故选项ABC错误，选项D正确．【点评】考查了电荷间的相互作用规律和带电体能吸引轻小物体的性质的应用，属于基础题目．3．图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是（）A．B．C．D．【答案】B【详解】A．由电路图可知，灯泡L1、L2串联，电压表测串联电路两端的总电压，故A不符合题意；B．由电路图可知，灯泡L1、L2串联，电压表与灯泡L1并联，测灯泡L1两端的电压，故B符合题意；C．由电路图可知，灯泡L1、L2串联，电压表与灯泡L2并联，测灯泡L2两端的电压，故C不符合题意；D．由电路图可知，灯泡L1、L2串联，电压表与灯泡L1并联，电压表的正负接线柱接反了，故D错误，不符合题意。故选B。【点睛】本题考查了电压表的使用。电压表要与被测电路并联，并使电流从电压表的“+”接线柱流入，从“-”接线柱流出。4．在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片向右移动时，灯泡的亮度增大，则滑动变阻器接入电路的方式是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．接点，接点B．接点，接点C．接点，接点D．接点，接点【答案】C【详解】A.接点，接点相当于往电路中接入一段导线（金属杆），无论滑片怎样移动，电灯亮度不会发生变化，而且很亮甚至灯被烧坏，故A项错误；B.接点，接点滑片向右滑动时，接入电路的电阻变大，根据欧姆定律可知，电路中电流变小，电灯会变暗，故B项错误；C.接点，接点滑片向右滑动时，接入电路的电阻变小，根据欧姆定律可知，电路中电流变大，电灯会变亮，故C项正确；D.接点，接点相当于往电路中接入一个定值电阻，无论滑片怎样移动，电灯都不会发光或很暗，且亮度不变，故D项错误．5．如图所示电路中，电源电压保持不变，闭合开关S.电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是()A．L1断路B．L1短路C．L2断路D．L2短路【答案】D【详解】电流表的示数变大，电路一定是通路，且总电阻变小，故电路出现了短路；电压表示数增大，说明L2短路，此时电压表测量电源电压，故ABC错误、D正确。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com6．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小【答案】A【详解】如图，定值电阻R0与滑动变阻器R串联在电路中，电流表测量电路中电流...
