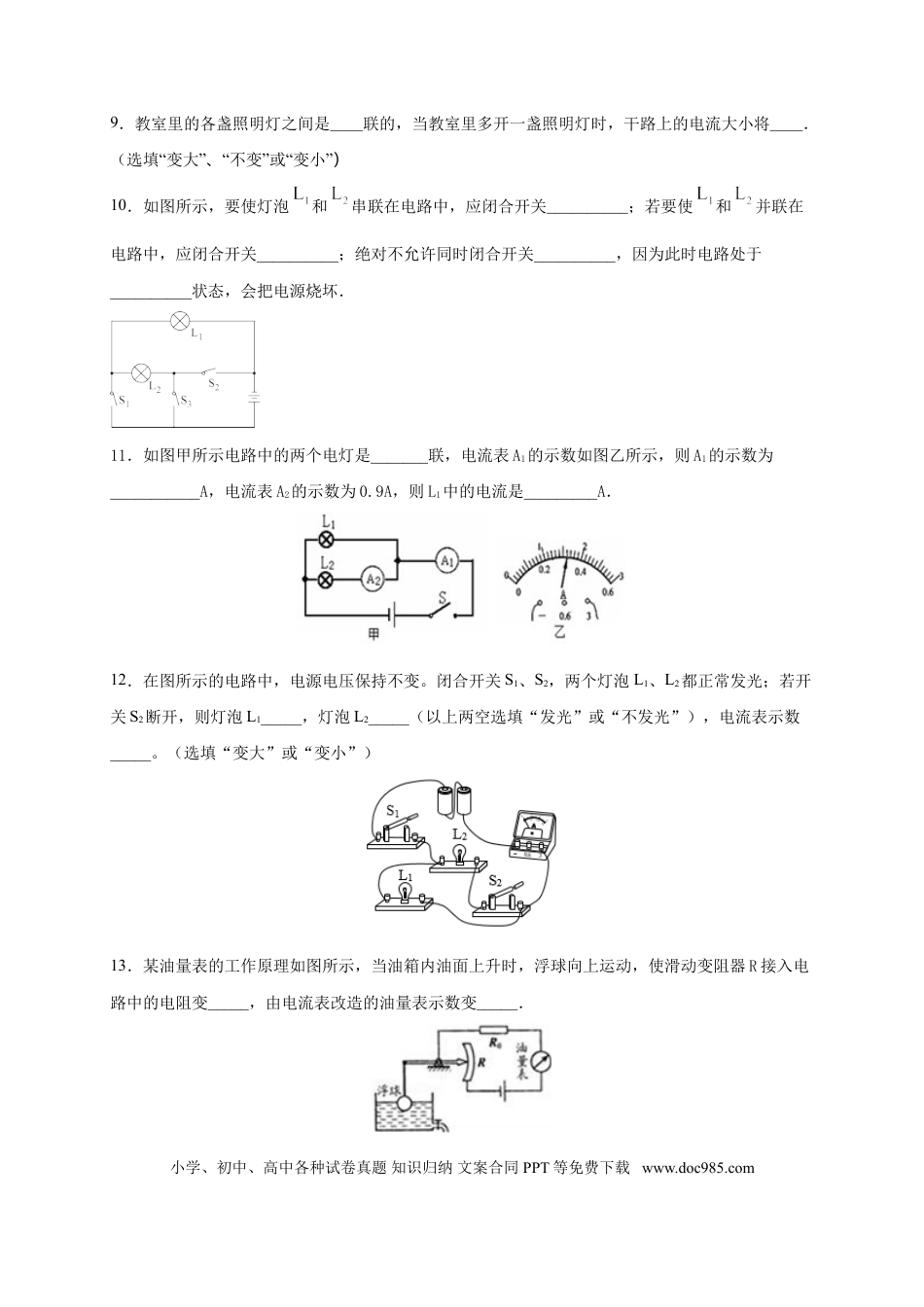

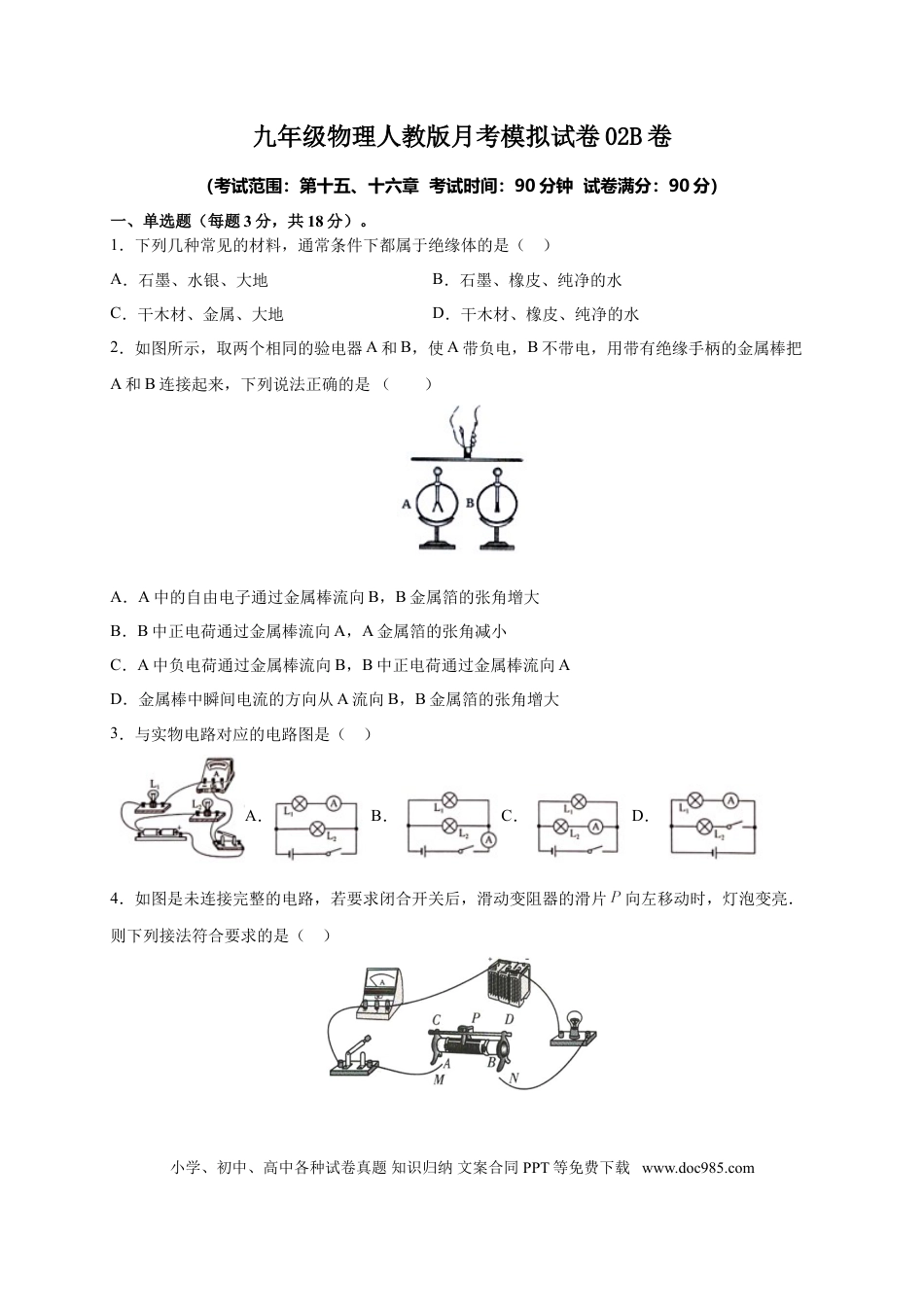

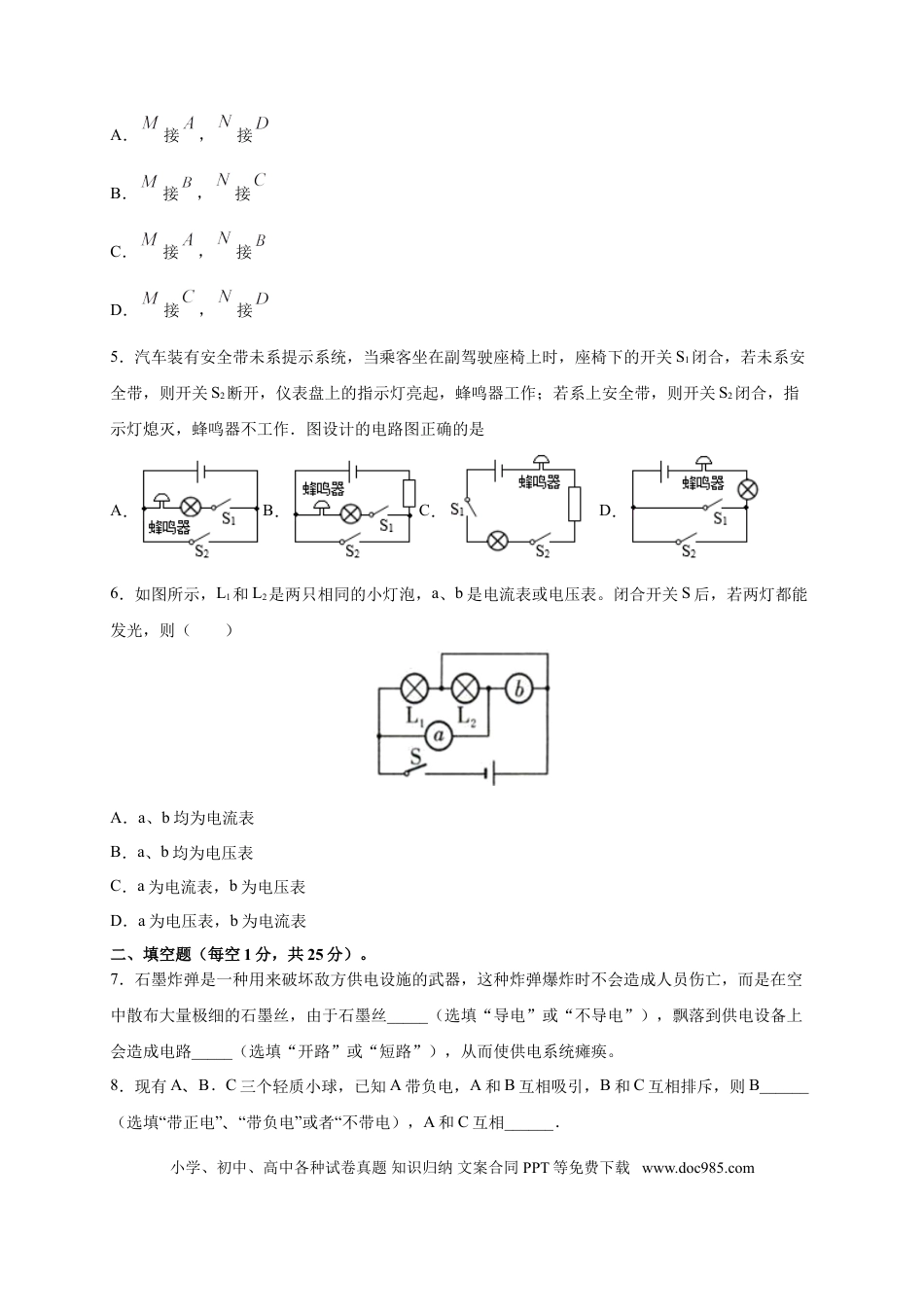

九年级物理人教版月考模拟试卷02B卷（考试范围：第十五、十六章考试时间：90分钟试卷满分：90分）一、单选题（每题3分，共18分）。1．下列几种常见的材料，通常条件下都属于绝缘体的是（）A．石墨、水银、大地B．石墨、橡皮、纯净的水C．干木材、金属、大地D．干木材、橡皮、纯净的水2．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，下列说法正确的是（）A．A中的自由电子通过金属棒流向B，B金属箔的张角增大B．B中正电荷通过金属棒流向A，A金属箔的张角减小C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大3．与实物电路对应的电路图是（）A．B．C．D．4．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片向左移动时，灯泡变亮．则下列接法符合要求的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．接，接B．接，接C．接，接D．接，接5．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作．图设计的电路图正确的是A．B．C．D．6．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（）A．a、b均为电流表B．a、b均为电压表C．a为电流表，b为电压表D．a为电压表，b为电流表二、填空题（每空1分，共25分）。7．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，由于石墨丝_____（选填“导电”或“不导电”），飘落到供电设备上会造成电路_____（选填“开路”或“短路”），从而使供电系统瘫痪。8．现有A、B．C三个轻质小球，已知A带负电，A和B互相吸引，B和C互相排斥，则B______（选填“带正电”“、带负电”或者“不带电），A和C互相______．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com9．教室里的各盏照明灯之间是____联的，当教室里多开一盏照明灯时，干路上的电流大小将____．（选填“变大”“、不变”或“变小”）10．如图所示，要使灯泡和串联在电路中，应闭合开关__________；若要使和并联在电路中，应闭合开关__________；绝对不允许同时闭合开关__________，因为此时电路处于__________状态，会把电源烧坏．11．如图甲所示电路中的两个电灯是_______联，电流表A1的示数如图乙所示，则A1的示数为___________A，电流表A2的示数为0.9A，则L1中的电流是_________A．12．在图所示的电路中，电源电压保持不变。闭合开关S1、S2，两个灯泡L1、L2都正常发光；若开关S2断开，则灯泡L1_____，灯泡L2_____（以上两空选填“发光”或“不发光”），电流表示数_____。（选填“变大”或“变小”）13．某油量表的工作原理如图所示，当油箱内油面上升时，浮球向上运动，使滑动变阻器R接入电路中的电阻变_____，由电流表改造的油量表示数变_____．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com14．某同学将两节新干电池接在如图所示的电路中，并用电压表测开关两端的电压．当开关断开时，电压表示数约为________V；当开关闭合时，电压表示数约为________V．15．甲、乙两导体的材料和长度相同，甲的横截面积小于乙的横截面积，则甲的电阻_____乙的电阻；若将它们串联在电路中时，通过甲的电流_____乙导体的电流；若将它们并联后接入电路，则甲两端的电压_____乙导体两端的电压．（均选填“大于”、“等于”或“小于”）16．如图所示，两只电表及导线完好．闭合开关，两只电表示数均为零．现用一个完好的电阻替换R2，再闭合开关：①若只有电压表示数不为零，则原来的故障是；②若只有电流表示数不为零，则原来的故障是．三、作图题（每题3分，共9分）。17．在图中的〇里填上适当的电表符号，使之成为串联电路图。18．如图乙所示是小明同学做“用电流表测电流”实验的电路，请用笔画线代替导线将电路连接完整...
