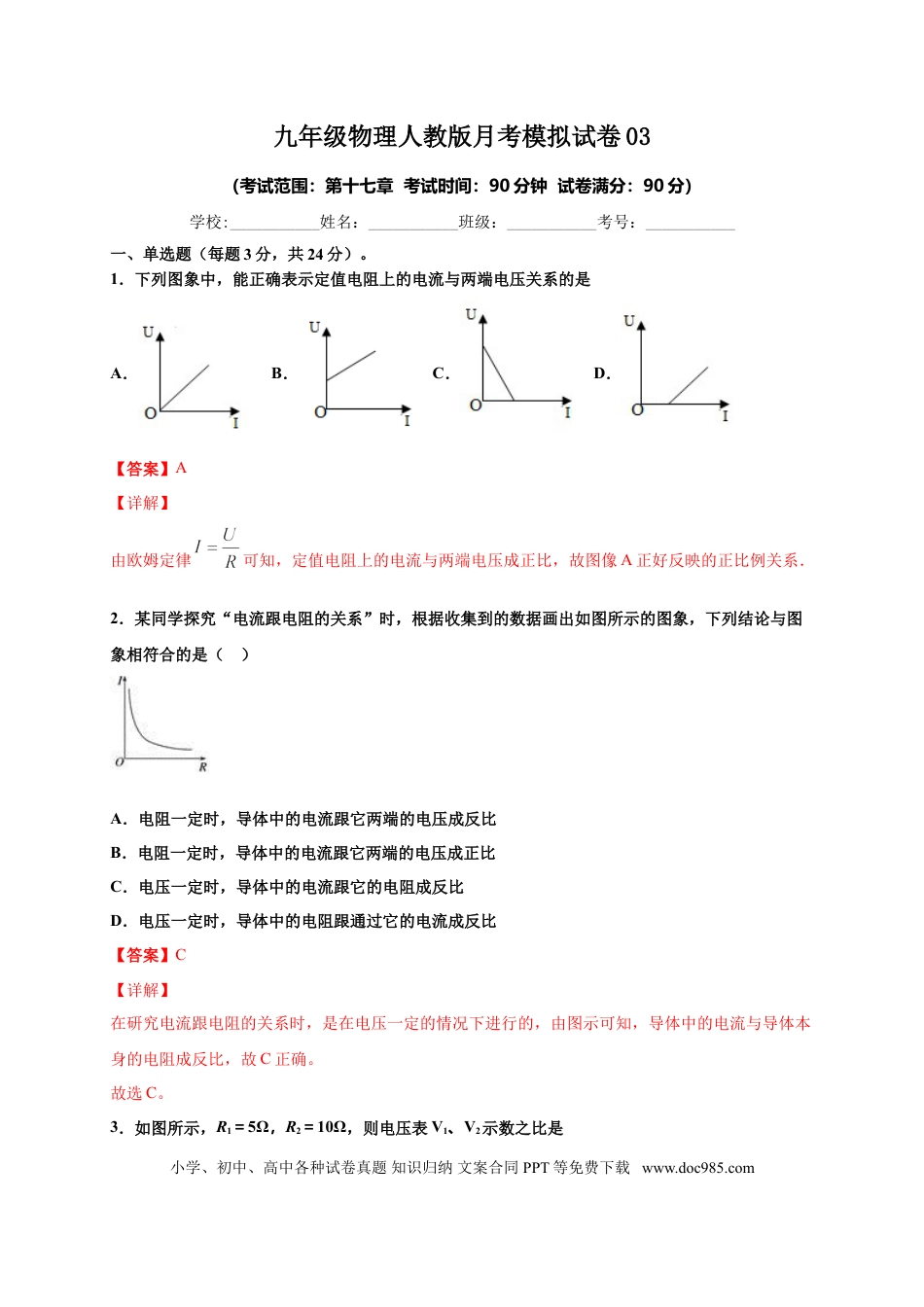

九年级物理人教版月考模拟试卷03（考试范围：第十七章考试时间：90分钟试卷满分：90分）学校:___________姓名：___________班级：___________考号：___________一、单选题（每题3分，共24分）。1．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是A．B．C．D．【答案】A【详解】由欧姆定律可知，定值电阻上的电流与两端电压成正比，故图像A正好反映的正比例关系．2．某同学探究“电流跟电阻的关系”时，根据收集到的数据画出如图所示的图象，下列结论与图象相符合的是（）A．电阻一定时，导体中的电流跟它两端的电压成反比B．电阻一定时，导体中的电流跟它两端的电压成正比C．电压一定时，导体中的电流跟它的电阻成反比D．电压一定时，导体中的电阻跟通过它的电流成反比【答案】C【详解】在研究电流跟电阻的关系时，是在电压一定的情况下进行的，由图示可知，导体中的电流与导体本身的电阻成反比，故C正确。故选C。3．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．12∶B．21∶C．13∶D．31∶【答案】C【分析】由电路图可知，两电阻串联，电压表V1测电阻R1两端的电压，电压表V2测两电阻的串联总电压，由串联电路特点及欧姆定律可以求出两电压表示数之比．【详解】由电路图可知，两电阻串联，电压表V1测电阻R1两端的电压，电压表V2测两电阻的串联总电压；串联电路电流I处处相等，；故选C．【点睛】本题考查了求电压表的示数之比，分析清楚电路结构、明确各电路元件的连接方式，应用串联电路特点及欧姆定律即可正确解题．4．有两个电阻R1和R2，当它们两端的电压之比是43∶时，通过它们的电流之比是25∶，则R1和R2的电阻之比是A．53∶B．103∶C．35∶D．815∶【答案】B【解析】由欧姆定律可得，，则，，，故B正确为答案。5．某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路【答案】D【详解】A．从电路图中可以看到，若R1短路，那么还是会有电流流过电阻R2，电流表有示数，电压表也有示数，A错误；B．从电路图中可以看到，若R2断路，电压表测的是电源电压，电压表有示数，电流表没有示数，B错误；C．从电路图中可以看到，若R1断路，那么电流表没有示数，电压表也没有示数，C错误；D．从电路图中可以看到，若R2短路，电流表有示数，电压表没有示数，D正确。6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R2阻值从最大变化到最小，其“U－I”关系图像如图乙所示，则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．变阻器滑片在中点时，电流表示数为0.3AD．滑动变阻器R2的阻值变化范围为0~10Ω小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【答案】C【详解】AB．根据当时，；当时，，代入求解可得，，AB错；D．对，全接入电路时，，，D错；C．滑片在中点时，电阻为，，C对。故选C。7．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中（）A．电压表V的示数与电流表A2示数的比值不变B．电压表V的示数与电流表A1示数的比值变小C．电压表V示数不变，电流表A2示数变小D．电压表V示数变小，电流表A1示数变大【答案】A【详解】由图可知，开关闭合后，定值电阻R1与滑动变阻器R2并联，电流表A1测干路电流，电流表A2测通过定值电阻R1支路电流，电压表测定值电阻R1两端电压，亦即电源电压。A．电压表V的示数与电流表A2示数的比值为定值电阻R1的阻值，不会变化，故A项符合题意；BCD．闭合开关S，并联电路各支路两端电压相相等，则电压表V示数不变，由欧姆定律可知通过定值电阻R1支路电流即电流表A2示数不变；滑片P向b端移动时，滑动变阻器R2接入阻值变大，通过电流变小，因为并联电路中干路电流...
