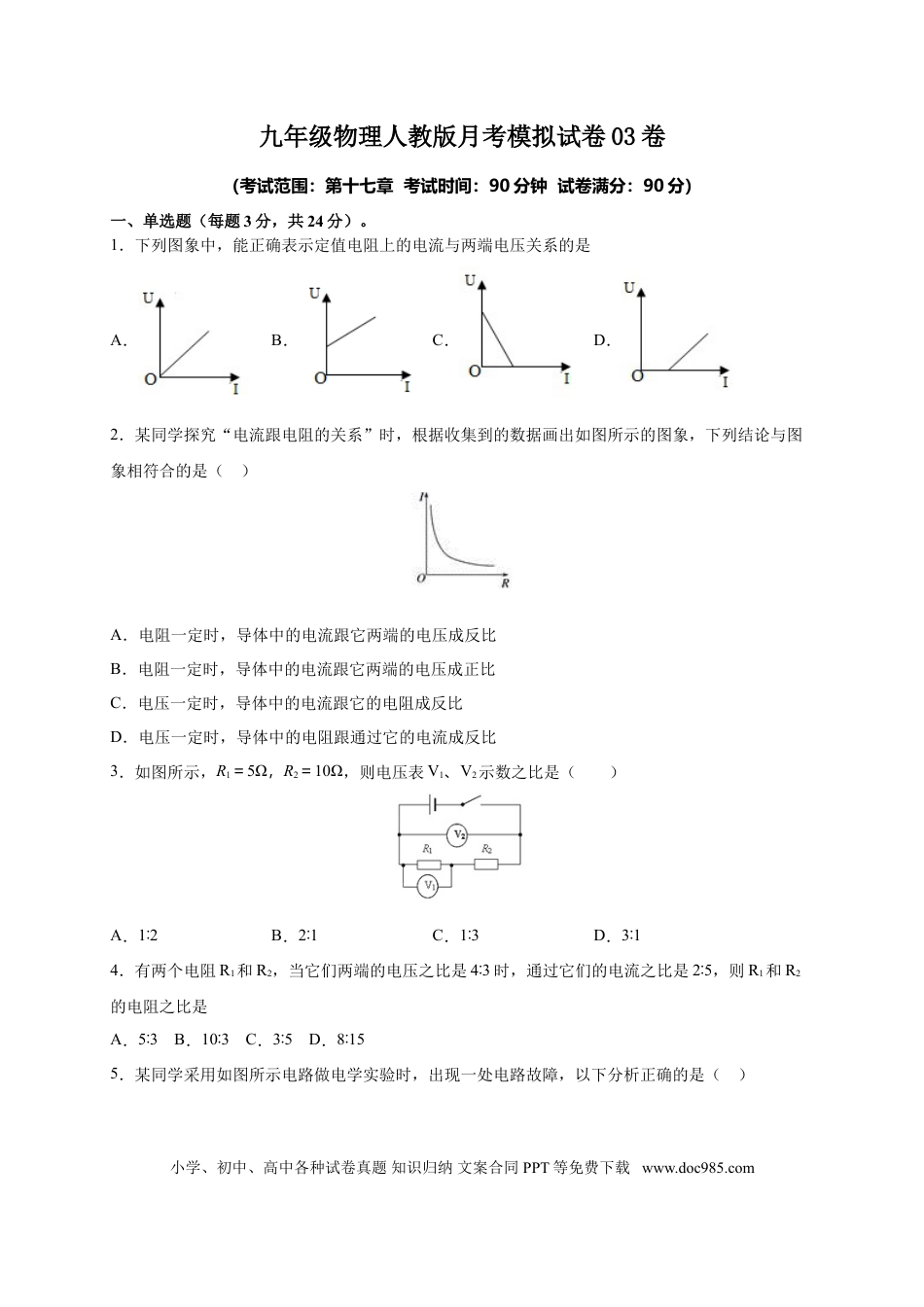

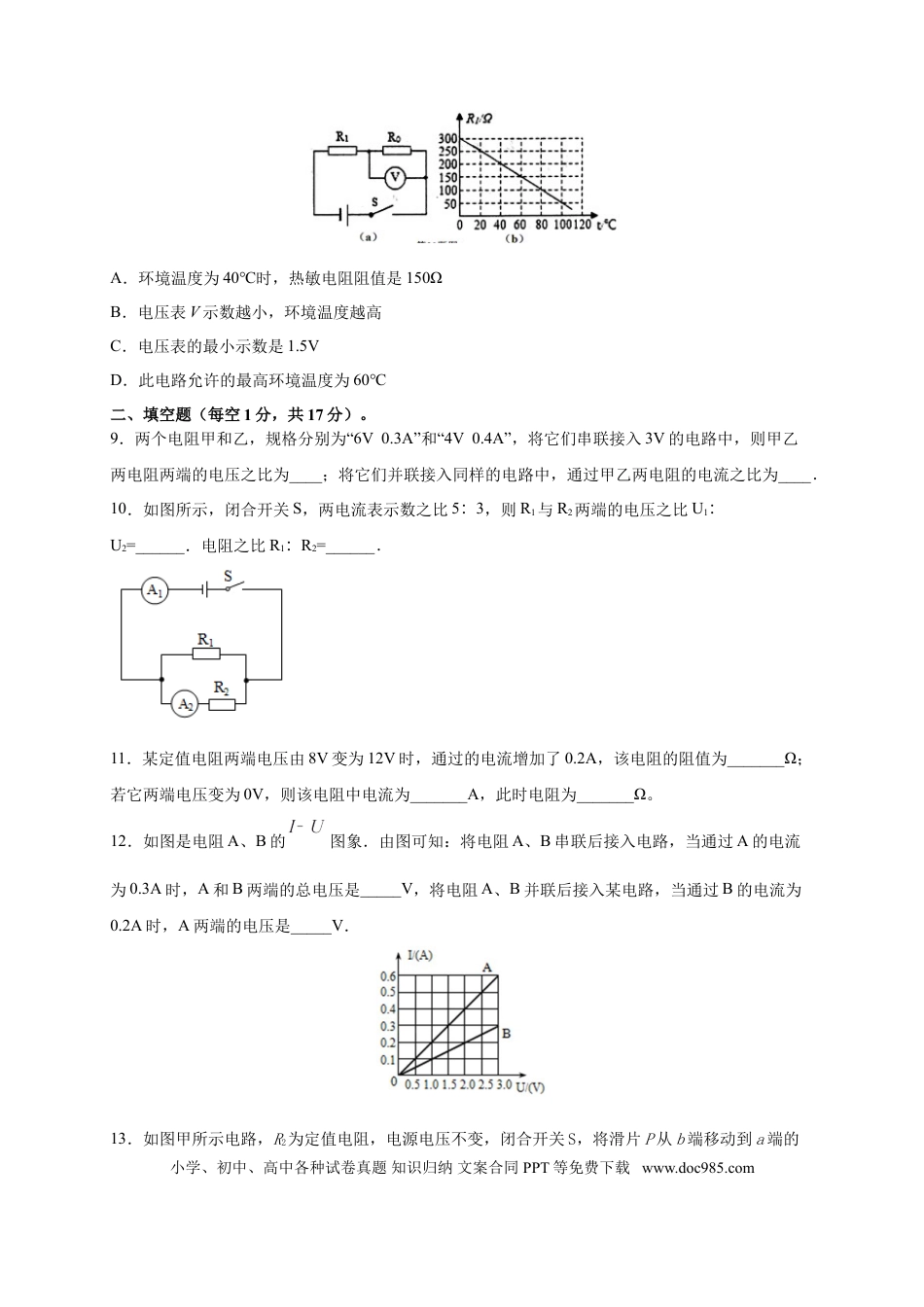

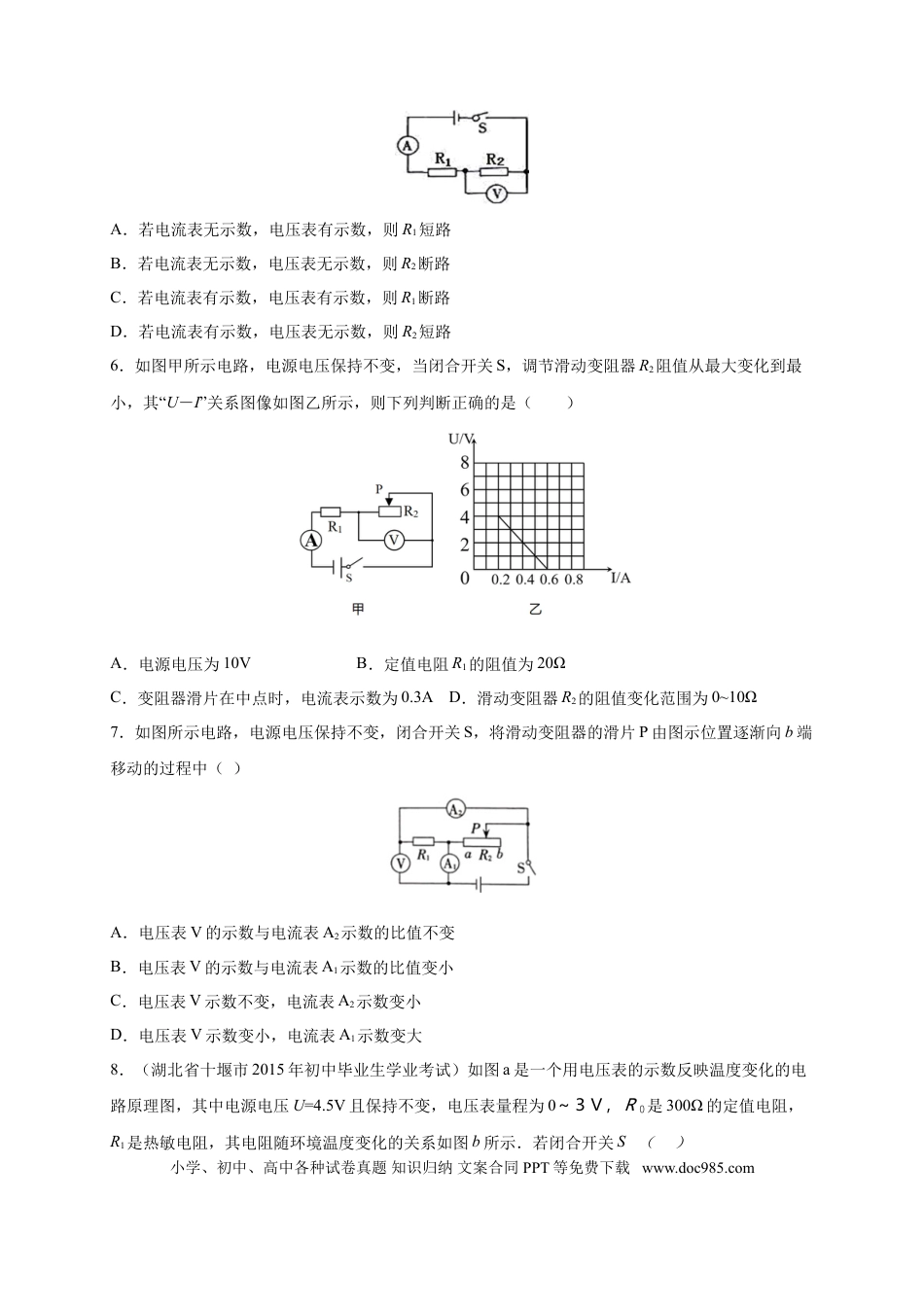

九年级物理人教版月考模拟试卷03卷（考试范围：第十七章考试时间：90分钟试卷满分：90分）一、单选题（每题3分，共24分）。1．下列图象中，能正确表示定值电阻上的电流与两端电压关系的是A．B．C．D．2．某同学探究“电流跟电阻的关系”时，根据收集到的数据画出如图所示的图象，下列结论与图象相符合的是（）A．电阻一定时，导体中的电流跟它两端的电压成反比B．电阻一定时，导体中的电流跟它两端的电压成正比C．电压一定时，导体中的电流跟它的电阻成反比D．电压一定时，导体中的电阻跟通过它的电流成反比3．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是（）A．12∶B．21∶C．13∶D．31∶4．有两个电阻R1和R2，当它们两端的电压之比是43∶时，通过它们的电流之比是25∶，则R1和R2的电阻之比是A．53∶B．103∶C．35∶D．815∶5．某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器R2阻值从最大变化到最小，其“U－I”关系图像如图乙所示，则下列判断正确的是（）A．电源电压为10VB．定值电阻R1的阻值为20ΩC．变阻器滑片在中点时，电流表示数为0.3AD．滑动变阻器R2的阻值变化范围为0~10Ω7．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中（）A．电压表V的示数与电流表A2示数的比值不变B．电压表V的示数与电流表A1示数的比值变小C．电压表V示数不变，电流表A2示数变小D．电压表V示数变小，电流表A1示数变大8．（湖北省十堰市2015年初中毕业生学业考试）如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0～３Ｖ，Ｒ０是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示．若闭合开关S（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．环境温度为40℃时，热敏电阻阻值是150ΩB．电压表V示数越小，环境温度越高C．电压表的最小示数是1.5VD．此电路允许的最高环境温度为60℃二、填空题（每空1分，共17分）。9．两个电阻甲和乙，规格分别为“6V0.3A”和“4V0.4A”，将它们串联接入3V的电路中，则甲乙两电阻两端的电压之比为____；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为____．10．如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2=______．电阻之比R1：R2=______．11．某定值电阻两端电压由8V变为12V时，通过的电流增加了0.2A，该电阻的阻值为_______Ω；若它两端电压变为0V，则该电阻中电流为_______A，此时电阻为_______Ω。12．如图是电阻A、B的图象．由图可知：将电阻A、B串联后接入电路，当通过A的电流为0.3A时，A和B两端的总电压是_____V，将电阻A、B并联后接入某电路，当通过B的电流为0.2A时，A两端的电压是_____V．13．如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为______V，滑动变阻器R1的最大阻值为_____Ω，电阻R2的阻值为_______Ω．14．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是________，电阻R2的阻值是________．15．如图所示，把一个未知电阻Rx与一个阻值为10Ω的电阻R串联接到电压不变电源上后，闭合开关S，Rx与R两端的电压之比为3:1，则未知电阻Rx的阻值是___Ω。16．创建生态文明城市需要我们共同关注环境．我校某兴趣小组为了检测空气质量指数，设计了如图甲所示的检测电路，R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所...
