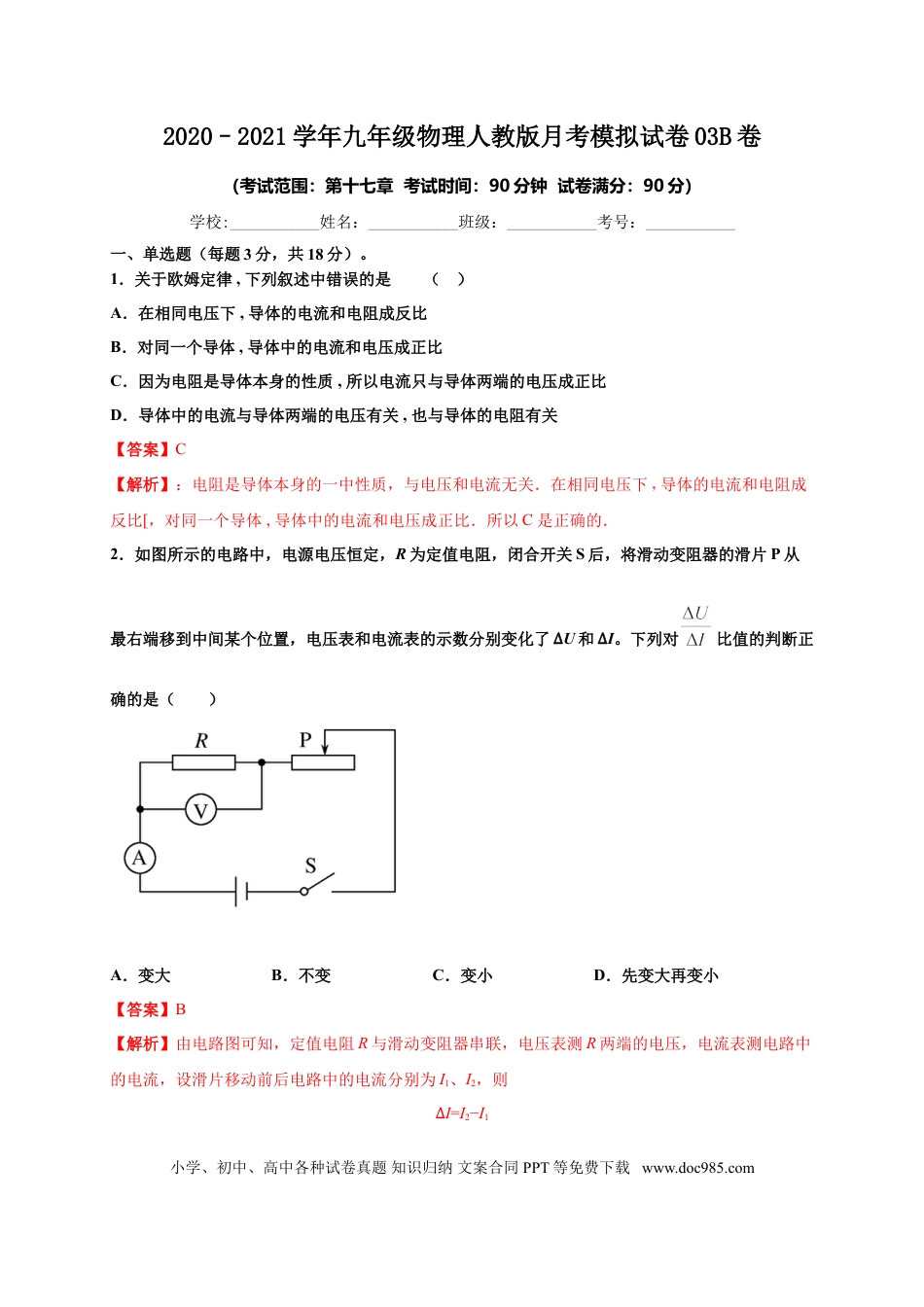

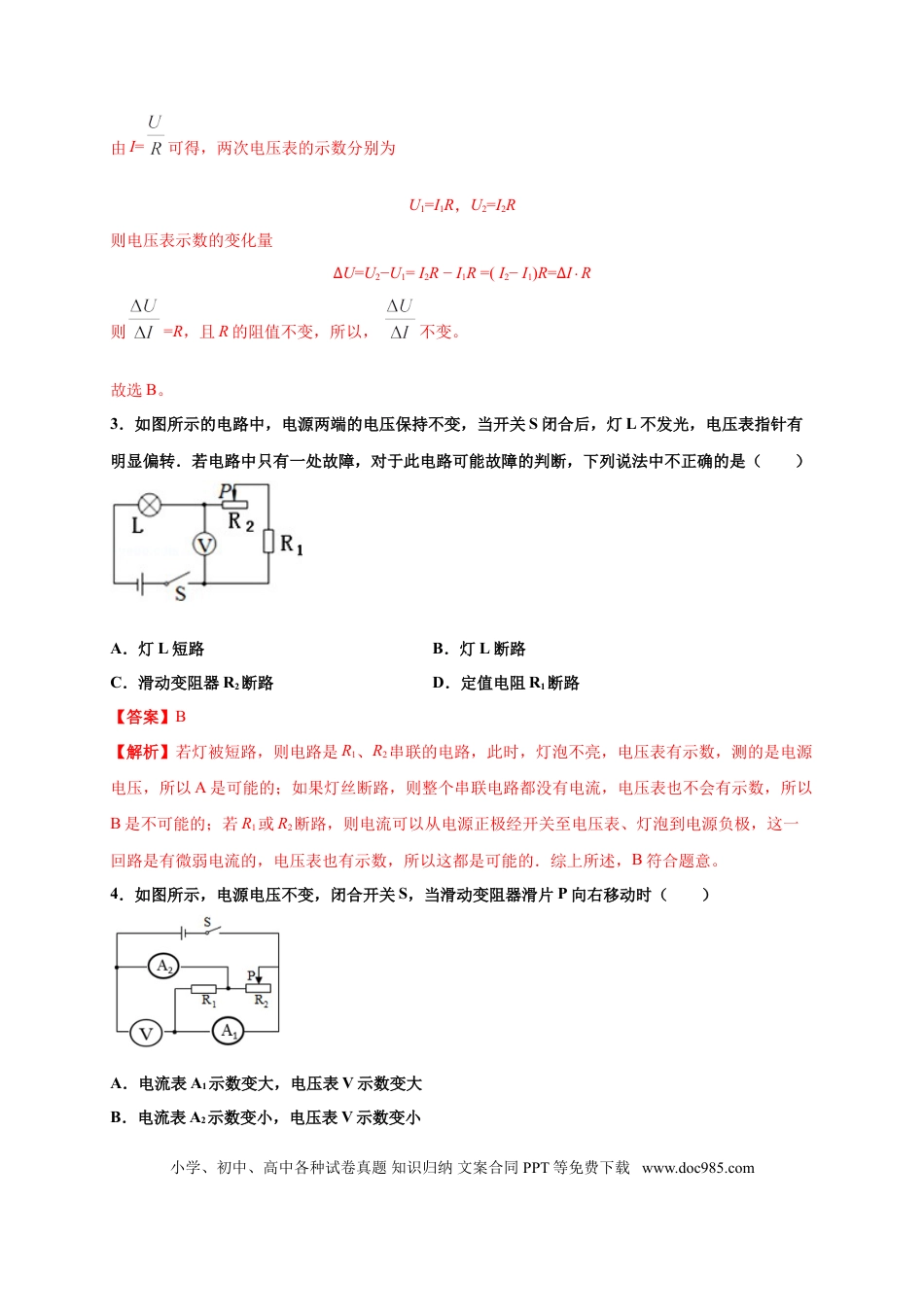

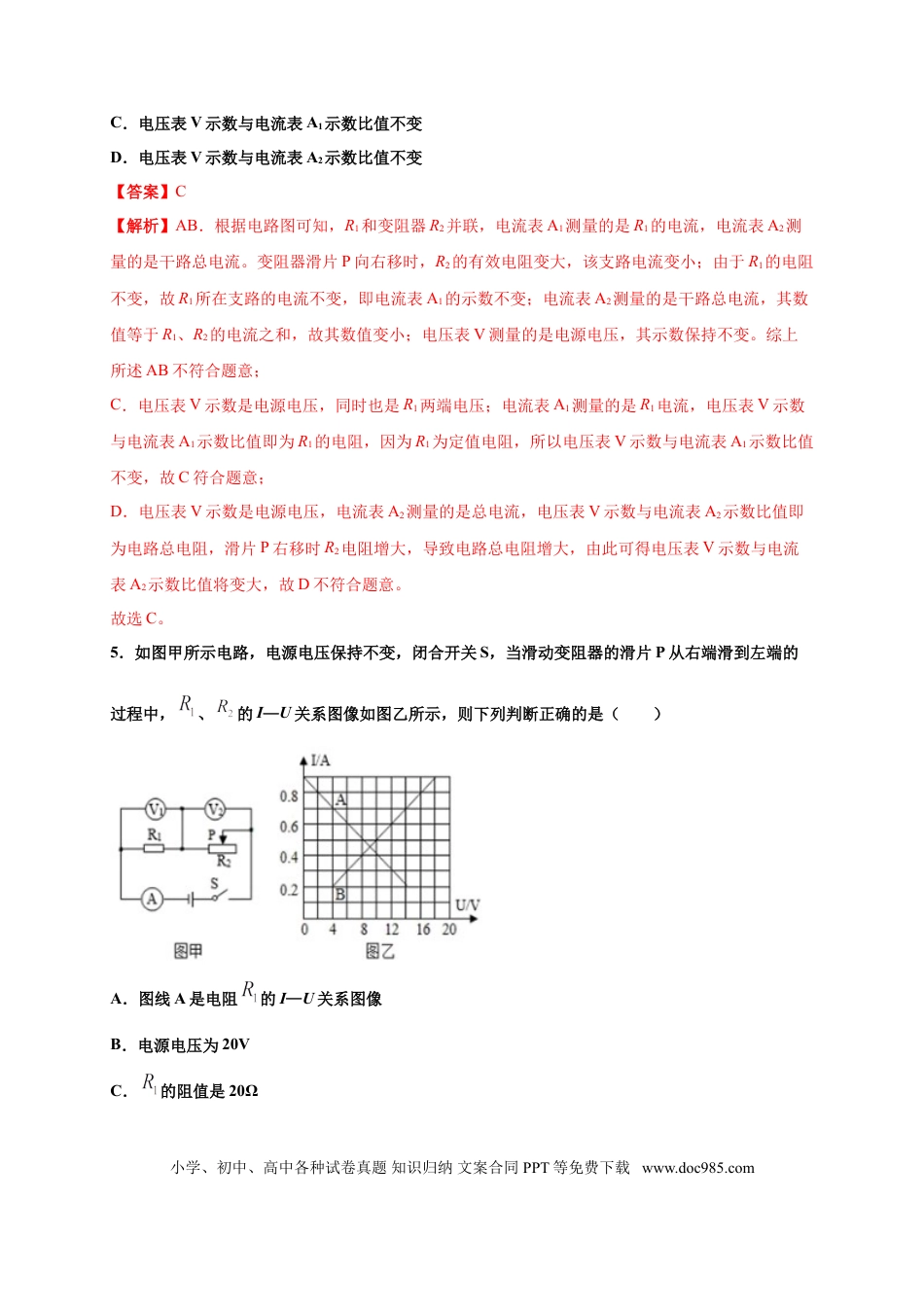

2020–2021学年九年级物理人教版月考模拟试卷03B卷（考试范围：第十七章考试时间：90分钟试卷满分：90分）学校:___________姓名：___________班级：___________考号：___________一、单选题（每题3分，共18分）。1．关于欧姆定律,下列叙述中错误的是（）A．在相同电压下,导体的电流和电阻成反比B．对同一个导体,导体中的电流和电压成正比C．因为电阻是导体本身的性质,所以电流只与导体两端的电压成正比D．导体中的电流与导体两端的电压有关,也与导体的电阻有关【答案】C【解析】：电阻是导体本身的一中性质，与电压和电流无关．在相同电压下,导体的电流和电阻成反比[，对同一个导体,导体中的电流和电压成正比．所以C是正确的．2．如图所示的电路中，电源电压恒定，R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI。下列对比值的判断正确的是（）A．变大B．不变C．变小D．先变大再变小【答案】B【解析】由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中的电流，设滑片移动前后电路中的电流分别为I1、I2，则ΔI=I2−I1小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com由I=可得，两次电压表的示数分别为U1=I1R，U2=I2R则电压表示数的变化量ΔU=U2−U1=I2R−I1R=(I2−I1)R=ΔI⋅R则=R，且R的阻值不变，所以，不变。故选B。3．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（）A．灯L短路B．灯L断路C．滑动变阻器R2断路D．定值电阻R1断路【答案】B【解析】若灯被短路，则电路是R1、R2串联的电路，此时，灯泡不亮，电压表有示数，测的是电源电压，所以A是可能的；如果灯丝断路，则整个串联电路都没有电流，电压表也不会有示数，所以B是不可能的；若R1或R2断路，则电流可以从电源正极经开关至电压表、灯泡到电源负极，这一回路是有微弱电流的，电压表也有示数，所以这都是可能的．综上所述，B符合题意。4．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变大，电压表V示数变大B．电流表A2示数变小，电压表V示数变小小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变【答案】C【解析】AB．根据电路图可知，R1和变阻器R2并联，电流表A1测量的是R1的电流，电流表A2测量的是干路总电流。变阻器滑片P向右移时，R2的有效电阻变大，该支路电流变小；由于R1的电阻不变，故R1所在支路的电流不变，即电流表A1的示数不变；电流表A2测量的是干路总电流，其数值等于R1、R2的电流之和，故其数值变小；电压表V测量的是电源电压，其示数保持不变。综上所述AB不符合题意；C．电压表V示数是电源电压，同时也是R1两端电压；电流表A1测量的是R1电流，电压表V示数与电流表A1示数比值即为R1的电阻，因为R1为定值电阻，所以电压表V示数与电流表A1示数比值不变，故C符合题意；D．电压表V示数是电源电压，电流表A2测量的是总电流，电压表V示数与电流表A2示数比值即为电路总电阻，滑片P右移时R2电阻增大，导致电路总电阻增大，由此可得电压表V示数与电流表A2示数比值将变大，故D不符合题意。故选C。5．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，、的I—U关系图像如图乙所示，则下列判断正确的是（）A．图线A是电阻的I—U关系图像B．电源电压为20VC．的阻值是20Ω小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD．滑动变阻器的最大阻值为30Ω【答案】C【解析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流；根据电压变化的范围进行判断，定值电阻两端电压不会等于零；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电阻R1的功率最小，根据图像读出电路中的最小电流和两电阻两端的电...
