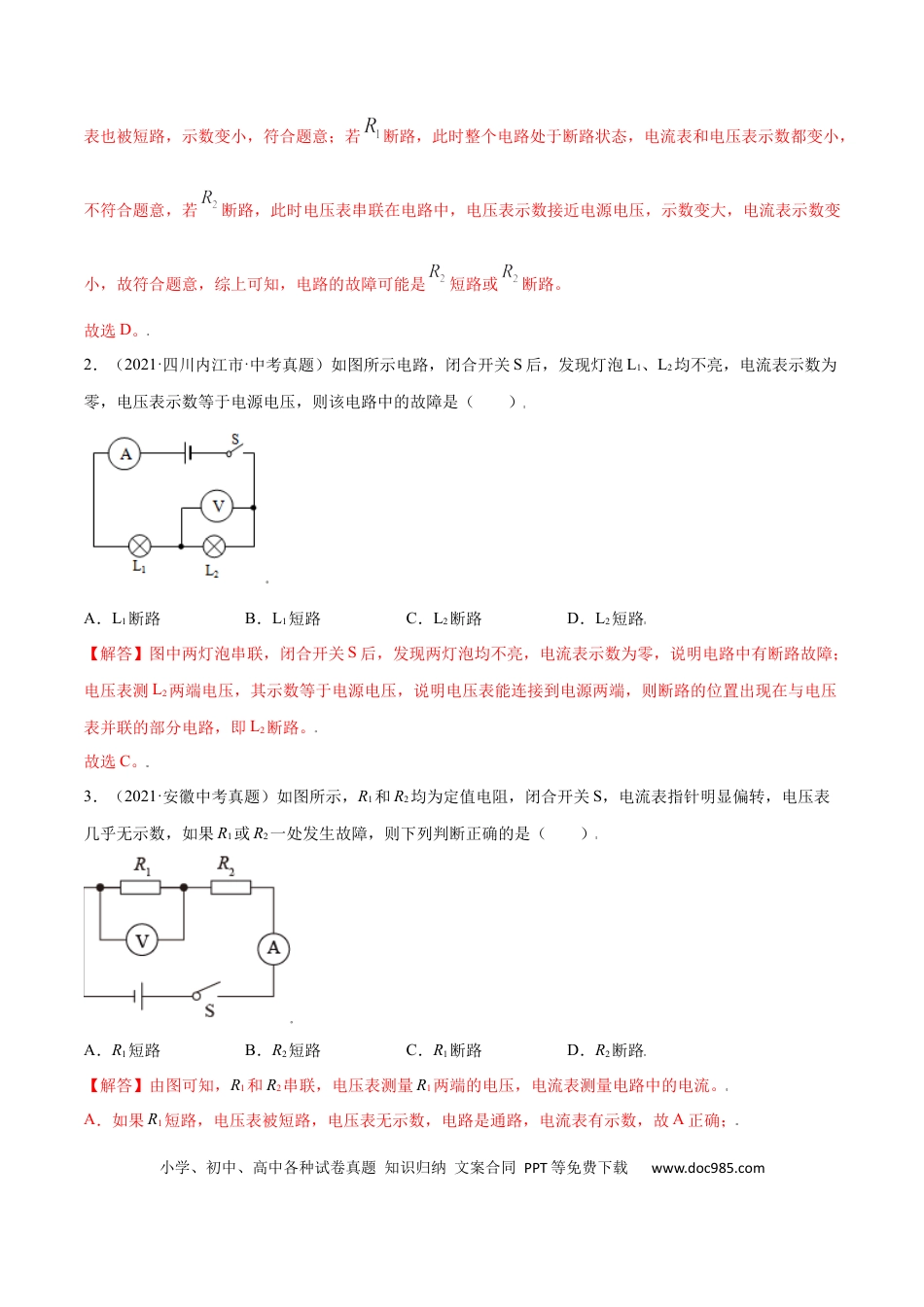

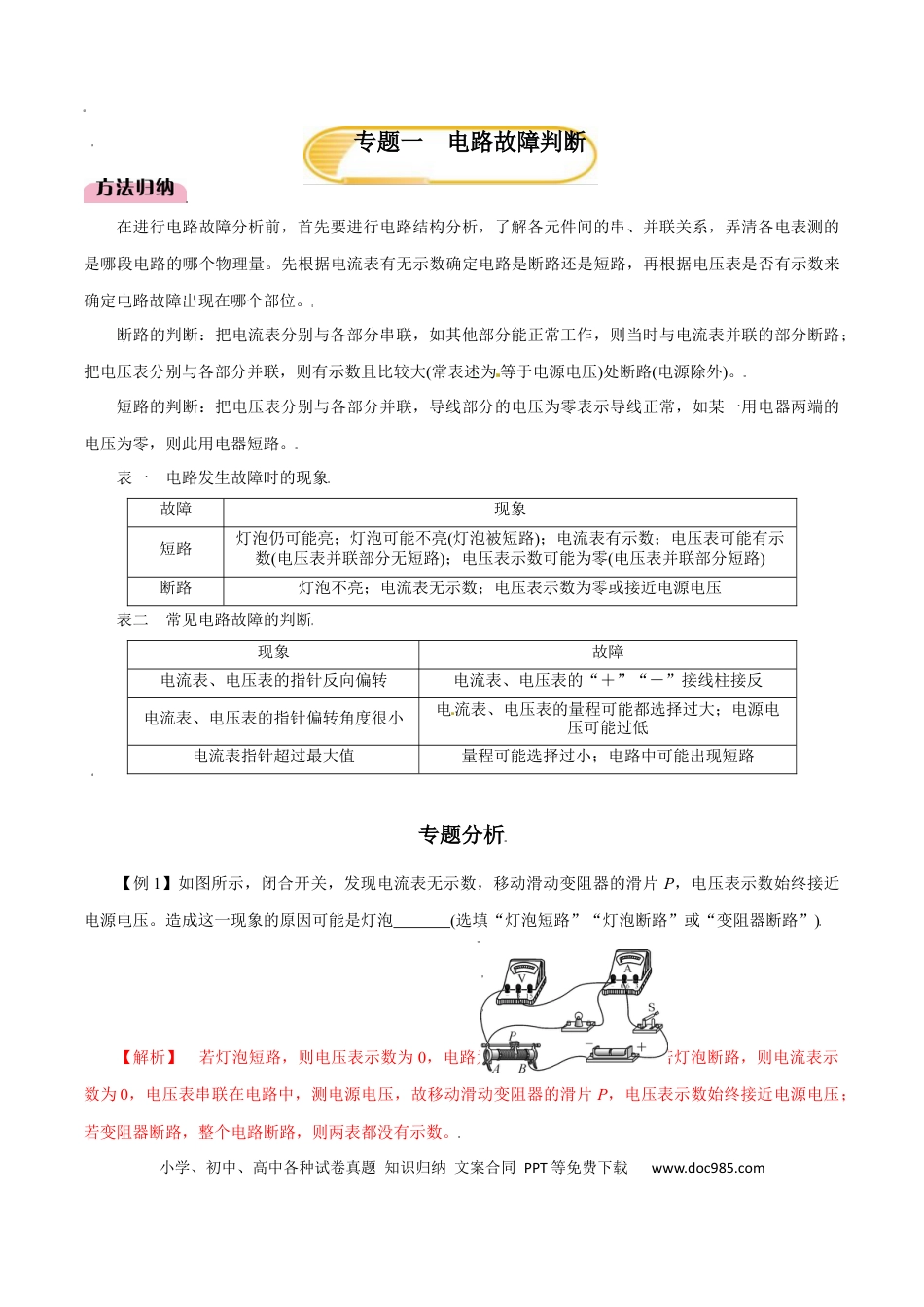

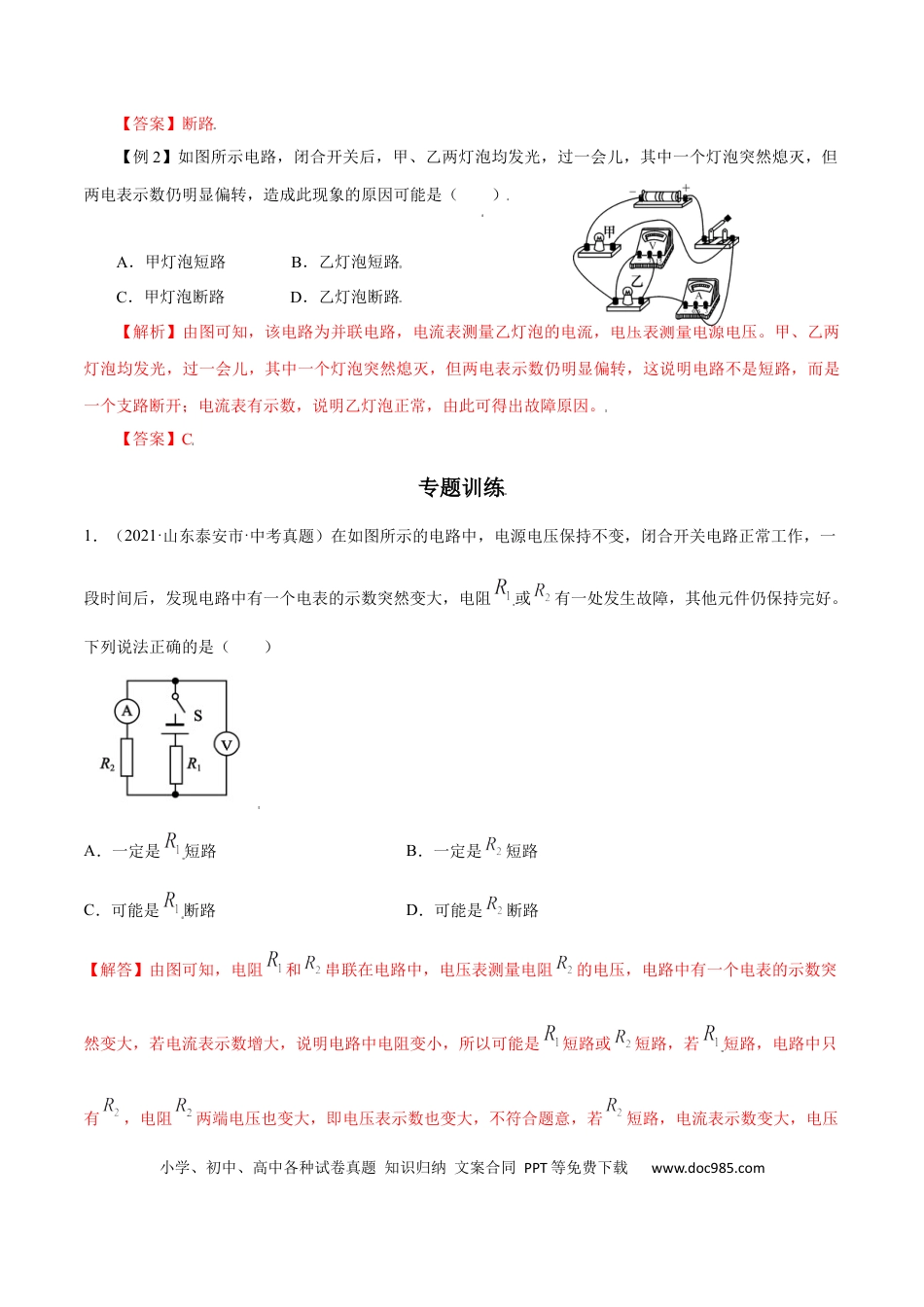

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com在进行电路故障分析前，首先要进行电路结构分析，了解各元件间的串、并联关系，弄清各电表测的是哪段电路的哪个物理量。先根据电流表有无示数确定电路是断路还是短路，再根据电压表是否有示数来确定电路故障出现在哪个部位。断路的判断：把电流表分别与各部分串联，如其他部分能正常工作，则当时与电流表并联的部分断路；把电压表分别与各部分并联，则有示数且比较大(常表述为等于电源电压)处断路(电源除外)。短路的判断：把电压表分别与各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。表一电路发生故障时的现象故障现象短路灯泡仍可能亮；灯泡可能不亮(灯泡被短路)；电流表有示数；电压表可能有示数(电压表并联部分无短路)；电压表示数可能为零(电压表并联部分短路)断路灯泡不亮；电流表无示数；电压表示数为零或接近电源电压表二常见电路故障的判断现象故障电流表、电压表的指针反向偏转电流表、电压表的“＋”“－”接线柱接反电流表、电压表的指针偏转角度很小电流表、电压表的量程可能都选择过大；电源电压可能过低电流表指针超过最大值量程可能选择过小；电路中可能出现短路专题分析【例1】如图所示，闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。造成这一现象的原因可能是灯泡(选填“灯泡短路”“灯泡断路”或“变阻器断路”)【解析】若灯泡短路，则电压表示数为0，电路为通路，电流表有示数；若灯泡断路，则电流表示数为0，电压表串联在电路中，测电源电压，故移动滑动变阻器的滑片P，电压表示数始终接近电源电压；若变阻器断路，整个电路断路，则两表都没有示数。专题一电路故障判断小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【答案】断路【例2】如图所示电路，闭合开关后，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表示数仍明显偏转，造成此现象的原因可能是（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路【解析】由图可知，该电路为并联电路，电流表测量乙灯泡的电流，电压表测量电源电压。甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表示数仍明显偏转，这说明电路不是短路，而是一个支路断开；电流表有示数，说明乙灯泡正常，由此可得出故障原因。【答案】C专题训练1．（2021·山东泰安市·中考真题）在如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，一段时间后，发现电路中有一个电表的示数突然变大，电阻或有一处发生故障，其他元件仍保持完好。下列说法正确的是（）A．一定是短路B．一定是短路C．可能是断路D．可能是断路【解答】由图可知，电阻和串联在电路中，电压表测量电阻的电压，电路中有一个电表的示数突然变大，若电流表示数增大，说明电路中电阻变小，所以可能是短路或短路，若短路，电路中只有，电阻两端电压也变大，即电压表示数也变大，不符合题意，若短路，电流表示数变大，电压小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com表也被短路，示数变小，符合题意；若断路，此时整个电路处于断路状态，电流表和电压表示数都变小，不符合题意，若断路，此时电压表串联在电路中，电压表示数接近电源电压，示数变大，电流表示数变小，故符合题意，综上可知，电路的故障可能是短路或断路。故选D。2．（2021·四川内江市·中考真题）如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A．L1断路B．L1短路C．L2断路D．L2短路【解答】图中两灯泡串联，闭合开关S后，发现两灯泡均不亮，电流表示数为零，说明电路中有断路故障；电压表测L2两端电压，其示数等于电源电压，说明电压表能连接到电源两端，则断路的位置出现在与电压表并联的部分电路，即L2断路。故选C。3．（2021·安徽中考真题）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列...
