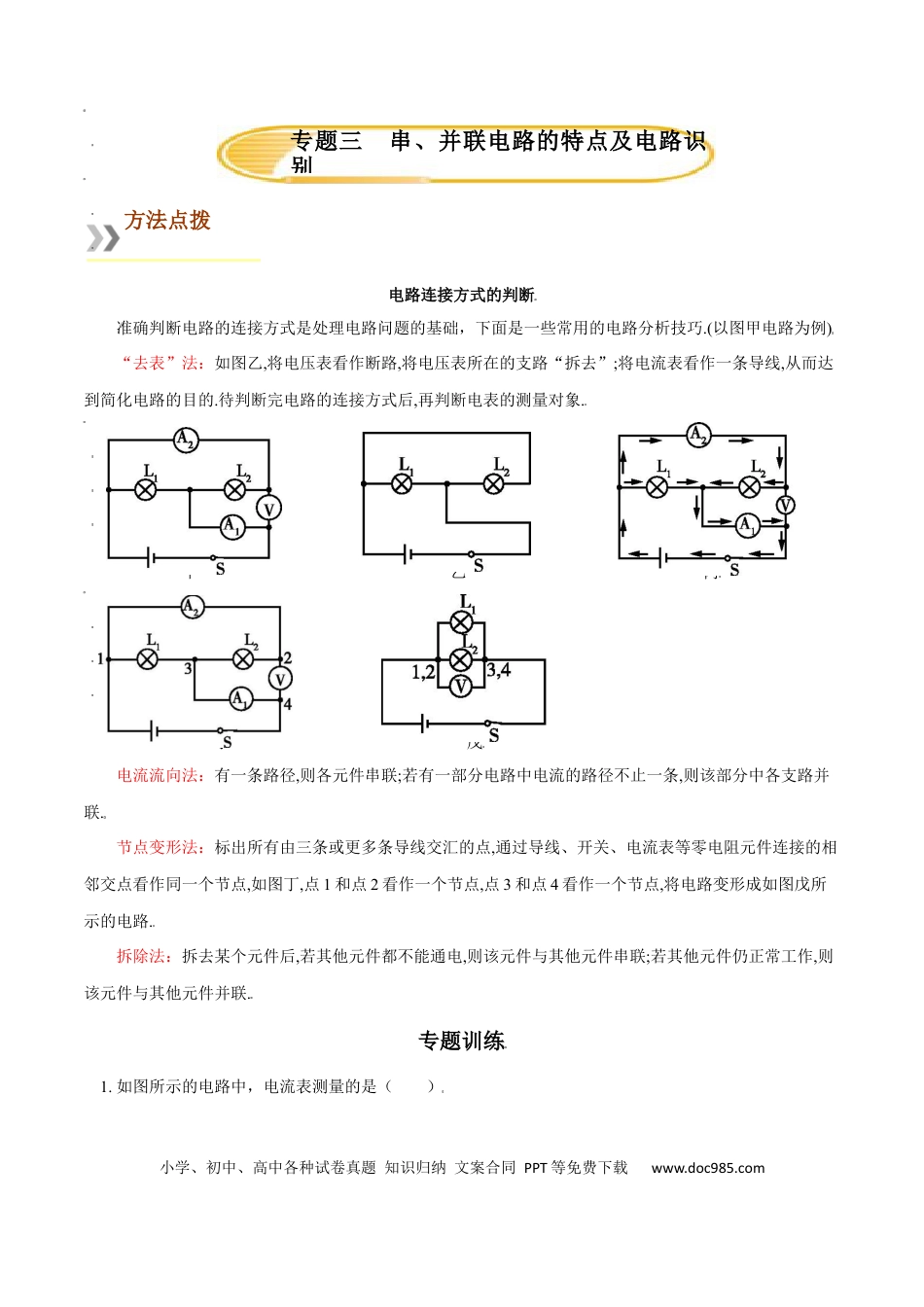

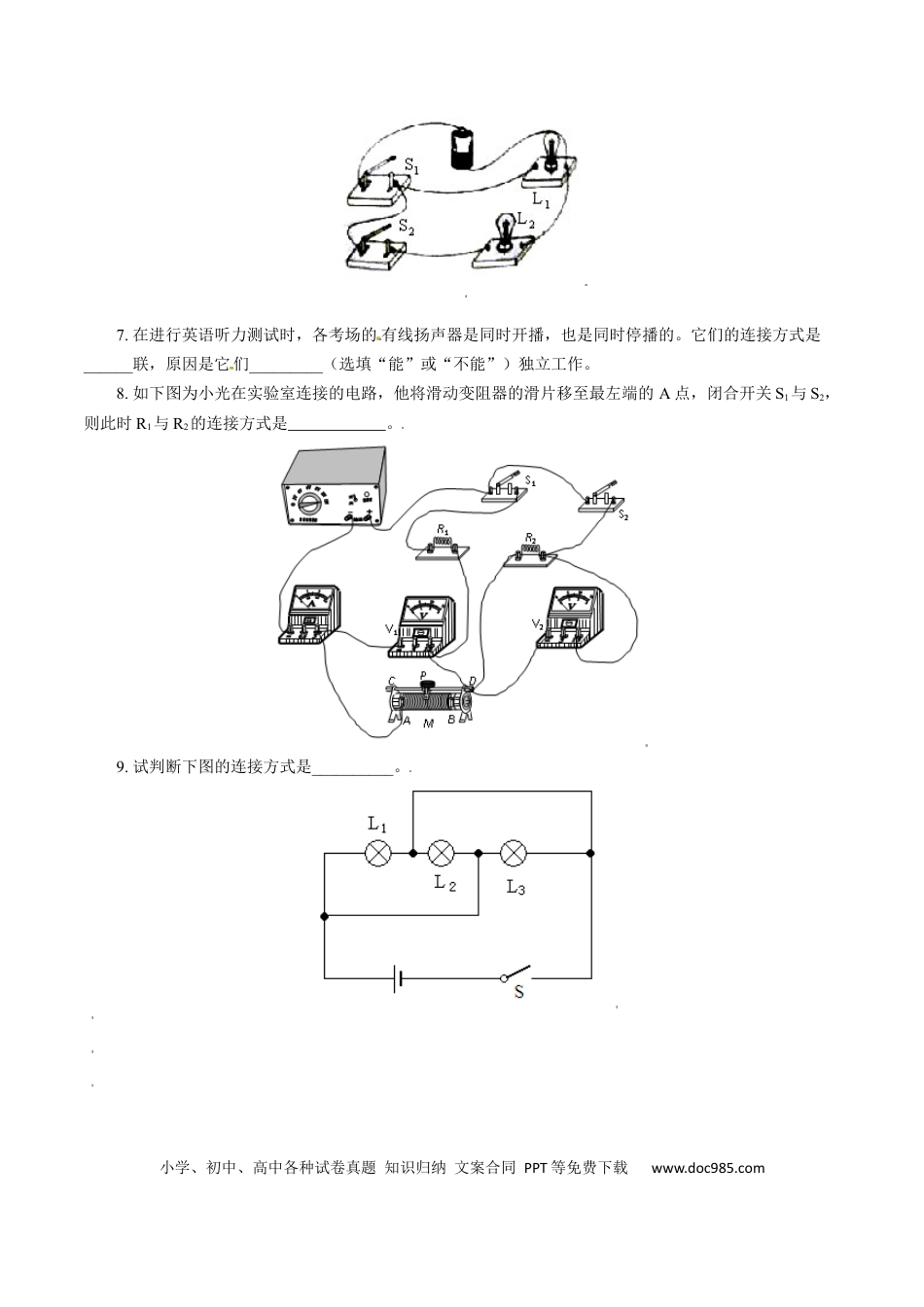

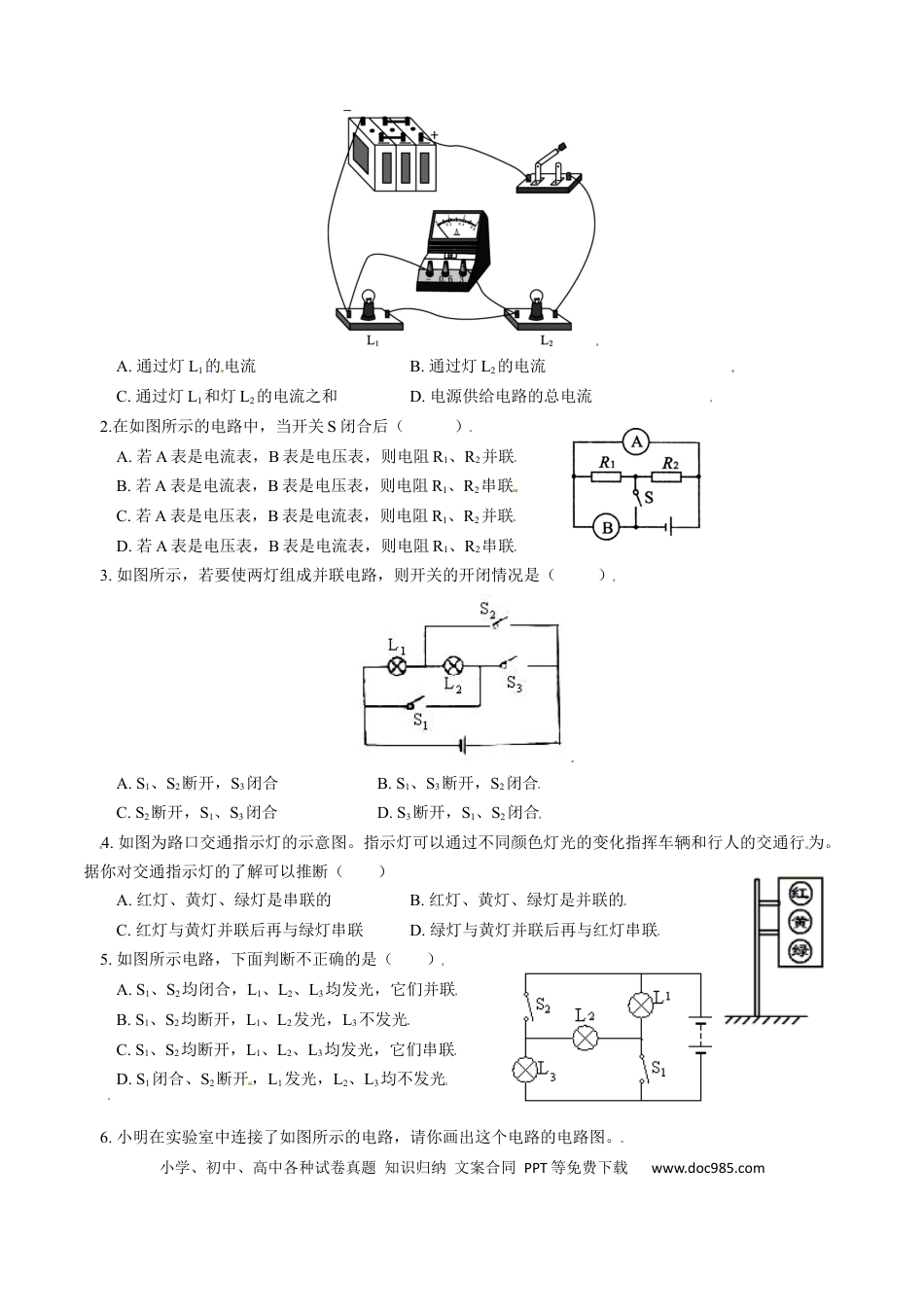

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电路连接方式的判断准确判断电路的连接方式是处理电路问题的基础，下面是一些常用的电路分析技巧.(以图甲电路为例)“去表”法：如图乙,将电压表看作断路,将电压表所在的支路“拆去”;将电流表看作一条导线,从而达到简化电路的目的.待判断完电路的连接方式后,再判断电表的测量对象.甲乙丙丁戊电流流向法：有一条路径,则各元件串联;若有一部分电路中电流的路径不止一条,则该部分中各支路并联.节点变形法：标出所有由三条或更多条导线交汇的点,通过导线、开关、电流表等零电阻元件连接的相邻交点看作同一个节点,如图丁,点1和点2看作一个节点,点3和点4看作一个节点,将电路变形成如图戊所示的电路.拆除法：拆去某个元件后,若其他元件都不能通电,则该元件与其他元件串联;若其他元件仍正常工作,则该元件与其他元件并联.专题训练1.如图所示的电路中，电流表测量的是（）专题三串、并联电路的特点及电路识别方法点拨小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.通过灯L1的电流B.通过灯L2的电流[来源:学§科§网Z§X§X§K]C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流[来源:Zxxk.Com]2.在如图所示的电路中，当开关S闭合后（）A.若A表是电流表，B表是电压表，则电阻R1、R2并联B.若A表是电流表，B表是电压表，则电阻R1、R2串联C.若A表是电压表，B表是电流表，则电阻R1、R2并联D.若A表是电压表，B表是电流表，则电阻R1、R2串联3.如图所示，若要使两灯组成并联电路，则开关的开闭情况是（）A.S1、S2断开，S3闭合B.S1、S3断开，S2闭合C.S2断开，S1、S3闭合D.S3断开，S1、S2闭合4.如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（）A.红灯、黄灯、绿灯是串联的B.红灯、黄灯、绿灯是并联的C.红灯与黄灯并联后再与绿灯串联D.绿灯与黄灯并联后再与红灯串联5.如图所示电路，下面判断不正确的是（）A.S1、S2均闭合，L1、L2、L3均发光，它们并联B.S1、S2均断开，L1、L2发光，L3不发光C.S1、S2均断开，L1、L2、L3均发光，它们串联D.S1闭合、S2断开，L1发光，L2、L3均不发光6.小明在实验室中连接了如图所示的电路，请你画出这个电路的电路图。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com7.在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。它们的连接方式是______联，原因是它们_________（选填“能”或“不能”）独立工作。8.如下图为小光在实验室连接的电路，他将滑动变阻器的滑片移至最左端的A点，闭合开关S1与S2，则此时R1与R2的连接方式是。9.试判断下图的连接方式是__________。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com
