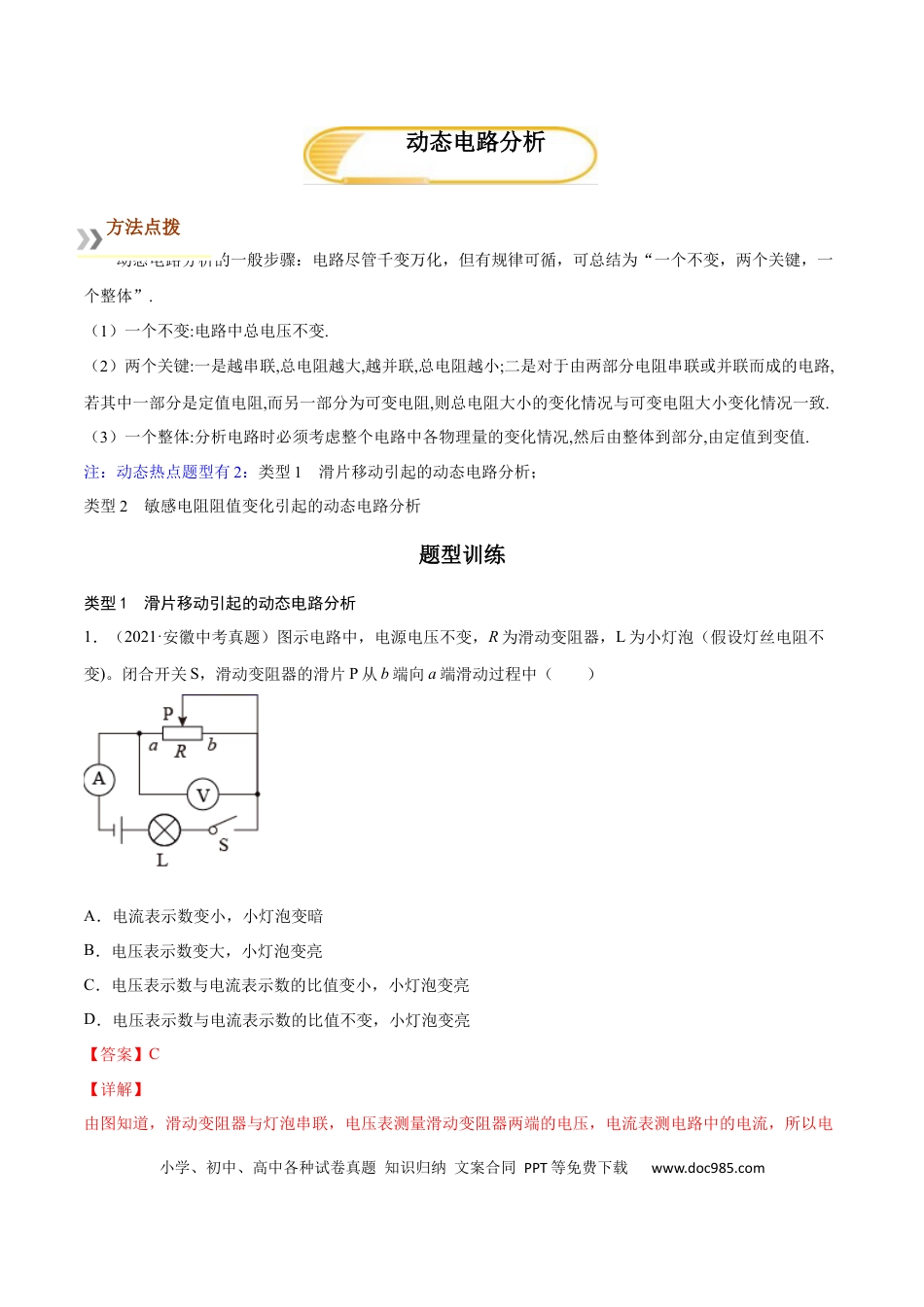

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com动态电路分析的一般步骤：电路尽管千变万化，但有规律可循，可总结为“一个不变，两个关键，一个整体”.（1）一个不变:电路中总电压不变.（2）两个关键:一是越串联,总电阻越大,越并联,总电阻越小;二是对于由两部分电阻串联或并联而成的电路,若其中一部分是定值电阻,而另一部分为可变电阻,则总电阻大小的变化情况与可变电阻大小变化情况一致.（3）一个整体:分析电路时必须考虑整个电路中各物理量的变化情况,然后由整体到部分,由定值到变值.注：动态热点题型有2：类型1滑片移动引起的动态电路分析；类型2敏感电阻阻值变化引起的动态电路分析题型训练类型1滑片移动引起的动态电路分析1．（2021·安徽中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（）A．电流表示数变小，小灯泡变暗B．电压表示数变大，小灯泡变亮C．电压表示数与电流表示数的比值变小，小灯泡变亮D．电压表示数与电流表示数的比值不变，小灯泡变亮【答案】C【详解】由图知道，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流，所以电动态电路分析方法点拨小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com压表示数与电流表示数的比值即滑动变阻器接入电路的电阻，由图知道，滑动变阻器的滑片P从b端向a端滑动过程中，接入电路中的电阻变小，即电压表示数与电流表示数的比值变小；当滑动变阻器接入电路中的电阻变小时，电路中的总电阻变小，由知道，电路中的电流变大，即电流表的示数变大，由于灯丝电阻不变，由U=IR知道，灯泡两端的电压变大，由知道，灯泡的实际功率变大，灯泡变亮；由串联分压知道，此过程中滑动变阻器两端电压变小，故电压表示数变小；综上所述，只有C正确。故选C。2．（2021·内蒙古通辽市·中考真题）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是A．灯泡L变亮，电流表A1示数变大B．电压表示数不变，电流表A2示数变大C．电流表A1与A2的示数之差变大D．电压表与电流表A2的示数之比变大【答案】D【详解】电路中，灯L与滑动变阻器R并联，电流表测通过滑动变阻器R的电流，电流表测通过灯L与滑动变阻器R的电流之和，电压表测滑动变阻器两端的电压，即灯两端电压、电源电压；A.当滑片P向上移动时，滑动变阻器接入电路电阻变大，滑动变阻器所在支路电流变小，所以A2示数变小，R两端的电压即电压表示数不变，根据并联电路电流特点，干路电流等于各个支路电流之和，所以干路电流减小，电流表A1的示数变小，根据并联电路用电器互不影响，灯的亮度不变，故A错误；B.由A可知，电压表示数不变，电流表A2的示数变小，故B错误；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC.电流表A1的示数减去电流表A2的的示数，即为通过灯的电流，由A可知，通过灯的电流不变，所以他们的差不变，故C错误；D.电压表示数不变，A1示数变小，所以电压表与电流表A1的示数之比变大，故D正确．故选D.3．（2021·四川南充市·中考真题）如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小【答案】D【详解】A．分析电路，R0和R的下半部分串联接入电路，电流表测该电路电流。当R接入电路的电阻减小，电路的总电阻也变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故A正确，不符合题意；B．油量增多，浮子上浮，滑片向下移动，R接入电路的电阻减小，电路的总电阻也变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故B正确，不符合题意；C．R0的功率，R0电阻不变，电流表读数减小，流过它的电流变小，其功率变小，故C正确，不符合题意；D．R0两端电压，电流表读数减...
