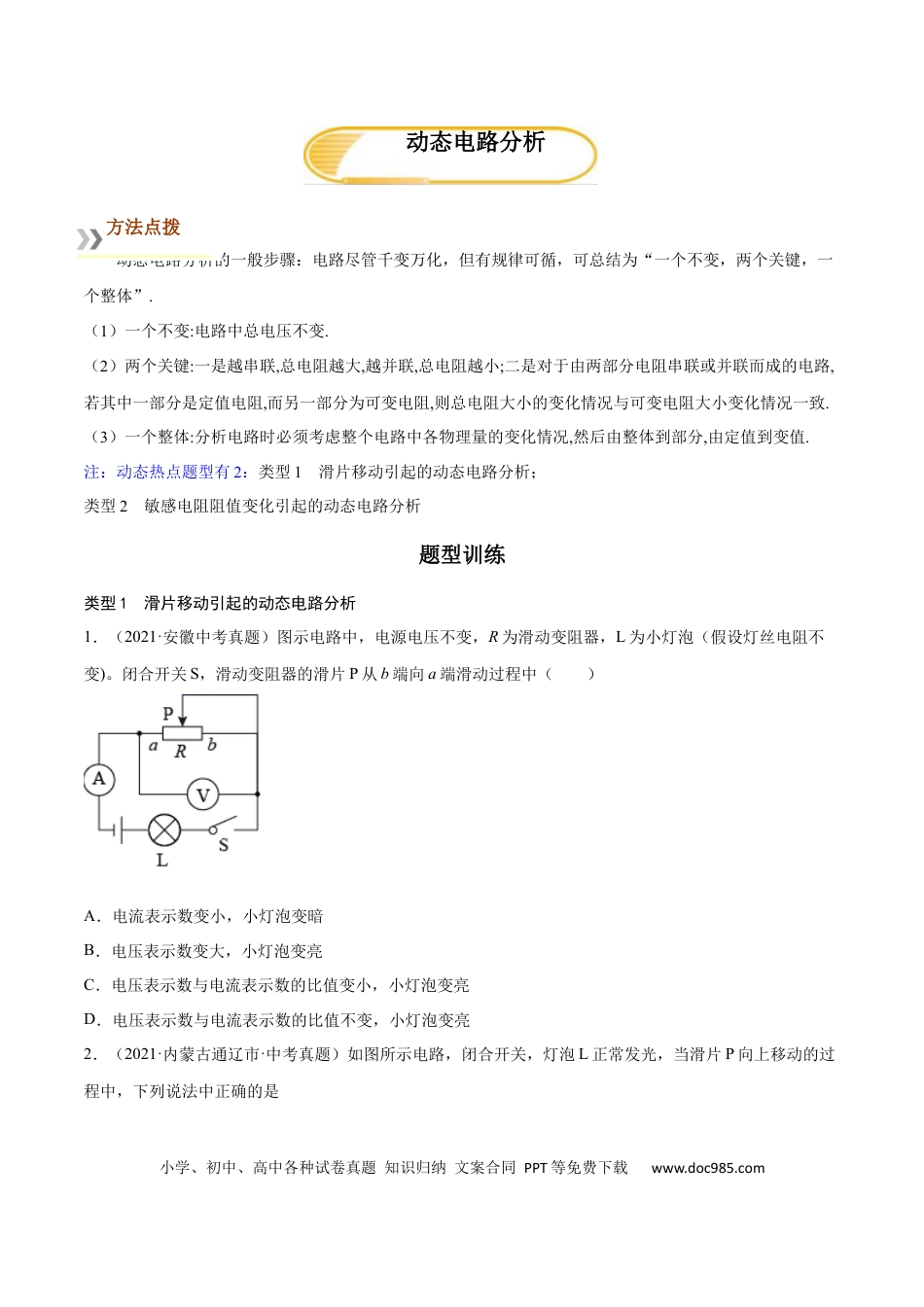

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com动态电路分析的一般步骤：电路尽管千变万化，但有规律可循，可总结为“一个不变，两个关键，一个整体”.（1）一个不变:电路中总电压不变.（2）两个关键:一是越串联,总电阻越大,越并联,总电阻越小;二是对于由两部分电阻串联或并联而成的电路,若其中一部分是定值电阻,而另一部分为可变电阻,则总电阻大小的变化情况与可变电阻大小变化情况一致.（3）一个整体:分析电路时必须考虑整个电路中各物理量的变化情况,然后由整体到部分,由定值到变值.注：动态热点题型有2：类型1滑片移动引起的动态电路分析；类型2敏感电阻阻值变化引起的动态电路分析题型训练类型1滑片移动引起的动态电路分析1．（2021·安徽中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（）A．电流表示数变小，小灯泡变暗B．电压表示数变大，小灯泡变亮C．电压表示数与电流表示数的比值变小，小灯泡变亮D．电压表示数与电流表示数的比值不变，小灯泡变亮2．（2021·内蒙古通辽市·中考真题）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是动态电路分析方法点拨小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．灯泡L变亮，电流表A1示数变大B．电压表示数不变，电流表A2示数变大C．电流表A1与A2的示数之差变大D．电压表与电流表A2的示数之比变大3．（2021·四川南充市·中考真题）如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小4．（多选）（2021·四川南充市·中考真题）如图所示，电源电压恒为，电流表量程为“”，电压表量程“”，滑动变阻器、小灯泡L（灯丝电阻不变）分别标有“”、“”字样。在保证电路安全的情况下，移动滑动变阻器的滑片，下列选项中正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电流表的示数变化范围是B．电压表的示数变化范围是C．滑动变阻器连入电路的阻值变化范围是D．滑动变阻器的最大电功率5．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A．电压表V1示数变小B．电压表V2示数不变C．灯泡L的亮度不变D．电压表V1与电流表A示数比值变小6．如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（）A．滑片向左滑动，电流表示数增大，电压表示数减小B．滑片向左滑动，电流表、电压表示数都增大C．滑片向右滑动，电流表、电压表示数都增大D．滑片向右滑动，电流表示数减小，电压表示数增大7．如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表A的示数变大B．电压表V1的示数变大C．电路中消耗的总功率变大D．电压表V2与电流表A示数的比值变小8．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com滑片P向右滑动，则下列说法中正确的是（）A．电流表的示数变大，灯L变亮B．电流表的示数变大，灯L变暗C．电流表的示数变小，灯L变亮D．电流表的示数变小，灯L变暗9．如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是（）A．电流表示数变小，电压表示数不变，灯泡亮度不变B．电流表示数变大，电压表示数不变，灯泡亮度不变C．电流表示数变大，电压表示数变小，灯泡亮度变暗D．电压表与电流表示数的比值变大10．如图在探究“电流与电阻关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的...
