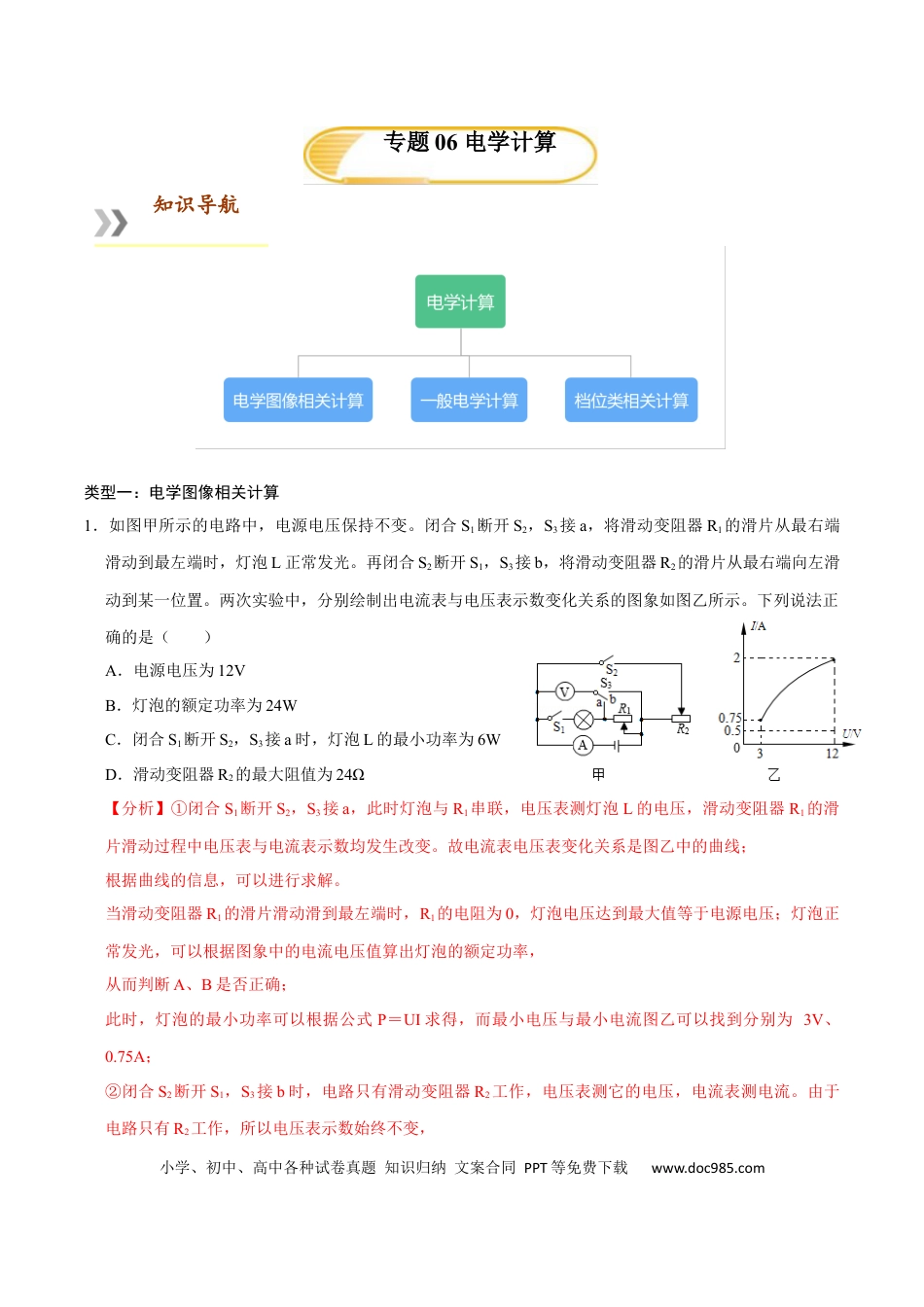

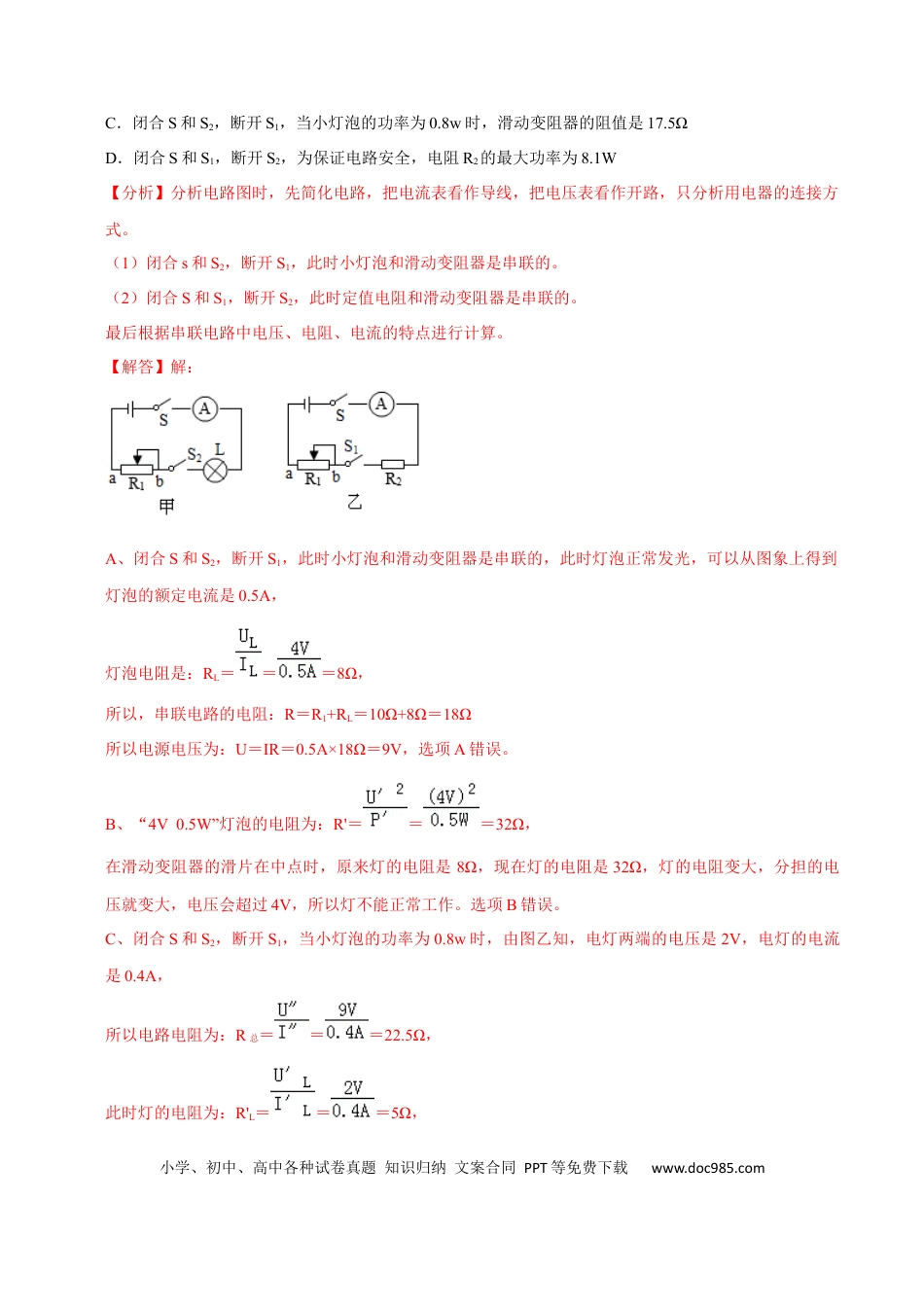

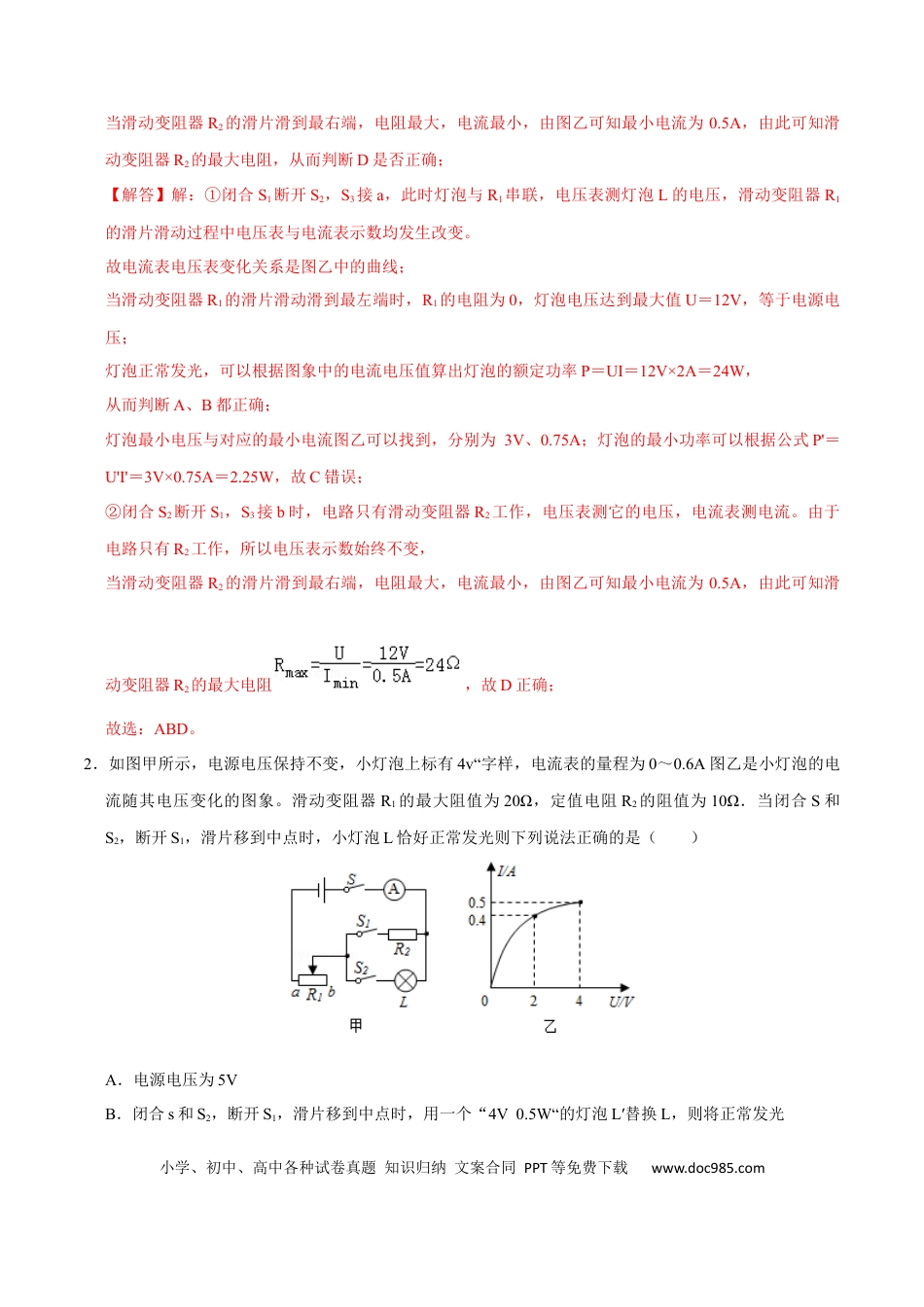

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com类型一：电学图像相关计算1．如图甲所示的电路中，电源电压保持不变。闭合S1断开S2，S3接a，将滑动变阻器R1的滑片从最右端滑动到最左端时，灯泡L正常发光。再闭合S2断开S1，S3接b，将滑动变阻器R2的滑片从最右端向左滑动到某一位置。两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。下列说法正确的是（）A．电源电压为12VB．灯泡的额定功率为24WC．闭合S1断开S2，S3接a时，灯泡L的最小功率为6WD．滑动变阻器R2的最大阻值为24Ω【分析】①闭合S1断开S2，S3接a，此时灯泡与R1串联，电压表测灯泡L的电压，滑动变阻器R1的滑片滑动过程中电压表与电流表示数均发生改变。故电流表电压表变化关系是图乙中的曲线；根据曲线的信息，可以进行求解。当滑动变阻器R1的滑片滑动滑到最左端时，R1的电阻为0，灯泡电压达到最大值等于电源电压；灯泡正常发光，可以根据图象中的电流电压值算出灯泡的额定功率，从而判断A、B是否正确；此时，灯泡的最小功率可以根据公式P＝UI求得，而最小电压与最小电流图乙可以找到分别为3V、0.75A；②闭合S2断开S1，S3接b时，电路只有滑动变阻器R2工作，电压表测它的电压，电流表测电流。由于电路只有R2工作，所以电压表示数始终不变，专题06电学计算知识导航小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com当滑动变阻器R2的滑片滑到最右端，电阻最大，电流最小，由图乙可知最小电流为0.5A，由此可知滑动变阻器R2的最大电阻，从而判断D是否正确；【解答】解：①闭合S1断开S2，S3接a，此时灯泡与R1串联，电压表测灯泡L的电压，滑动变阻器R1的滑片滑动过程中电压表与电流表示数均发生改变。故电流表电压表变化关系是图乙中的曲线；当滑动变阻器R1的滑片滑动滑到最左端时，R1的电阻为0，灯泡电压达到最大值U＝12V，等于电源电压；灯泡正常发光，可以根据图象中的电流电压值算出灯泡的额定功率P＝UI＝12V×2A＝24W，从而判断A、B都正确；灯泡最小电压与对应的最小电流图乙可以找到，分别为3V、0.75A；灯泡的最小功率可以根据公式P'＝U'I'＝3V×0.75A＝2.25W，故C错误；②闭合S2断开S1，S3接b时，电路只有滑动变阻器R2工作，电压表测它的电压，电流表测电流。由于电路只有R2工作，所以电压表示数始终不变，当滑动变阻器R2的滑片滑到最右端，电阻最大，电流最小，由图乙可知最小电流为0.5A，由此可知滑动变阻器R2的最大电阻，故D正确；故选：ABD。2．如图甲所示，电源电压保持不变，小灯泡上标有4v“字样，电流表的量程为0～0.6A图乙是小灯泡的电流随其电压变化的图象。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2，断开S1，滑片移到中点时，小灯泡L恰好正常发光则下列说法正确的是（）A．电源电压为5VB．闭合s和S2，断开S1，滑片移到中点时，用一个“4V0.5W“的灯泡L′替换L，则将正常发光小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．闭合S和S2，断开S1，当小灯泡的功率为0.8w时，滑动变阻器的阻值是17.5ΩD．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W【分析】分析电路图时，先简化电路，把电流表看作导线，把电压表看作开路，只分析用电器的连接方式。（1）闭合s和S2，断开S1，此时小灯泡和滑动变阻器是串联的。（2）闭合S和S1，断开S2，此时定值电阻和滑动变阻器是串联的。最后根据串联电路中电压、电阻、电流的特点进行计算。【解答】解：A、闭合S和S2，断开S1，此时小灯泡和滑动变阻器是串联的，此时灯泡正常发光，可以从图象上得到灯泡的额定电流是0.5A，灯泡电阻是：RL＝＝＝8Ω，所以，串联电路的电阻：R＝R1+RL＝10Ω+8Ω＝18Ω所以电源电压为：U＝IR＝0.5A×18Ω＝9V，选项A错误。B、“4V0.5W”灯泡的电阻为：R'＝＝＝32Ω，在滑动变阻器的滑片在中点时，原来灯的电阻是8Ω，现在灯的电阻是32Ω，灯的电阻变大，分担的电压就变大，电压会超过4V，所以灯不能正常工作。选项B错误。C、闭合S和S2，断开S1，当小灯泡的功率为0.8w时，由图乙知，电灯两端的电压是...
