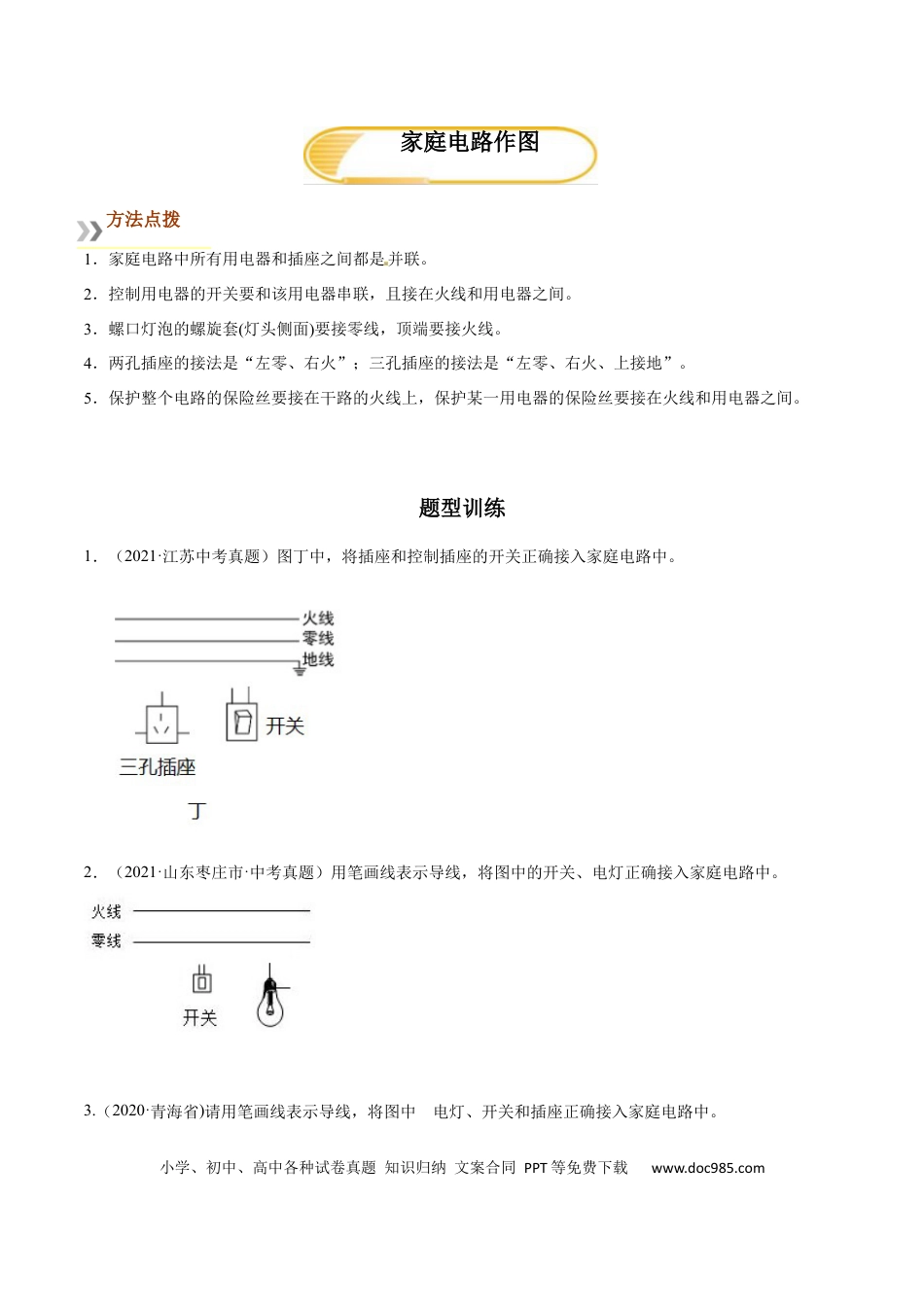

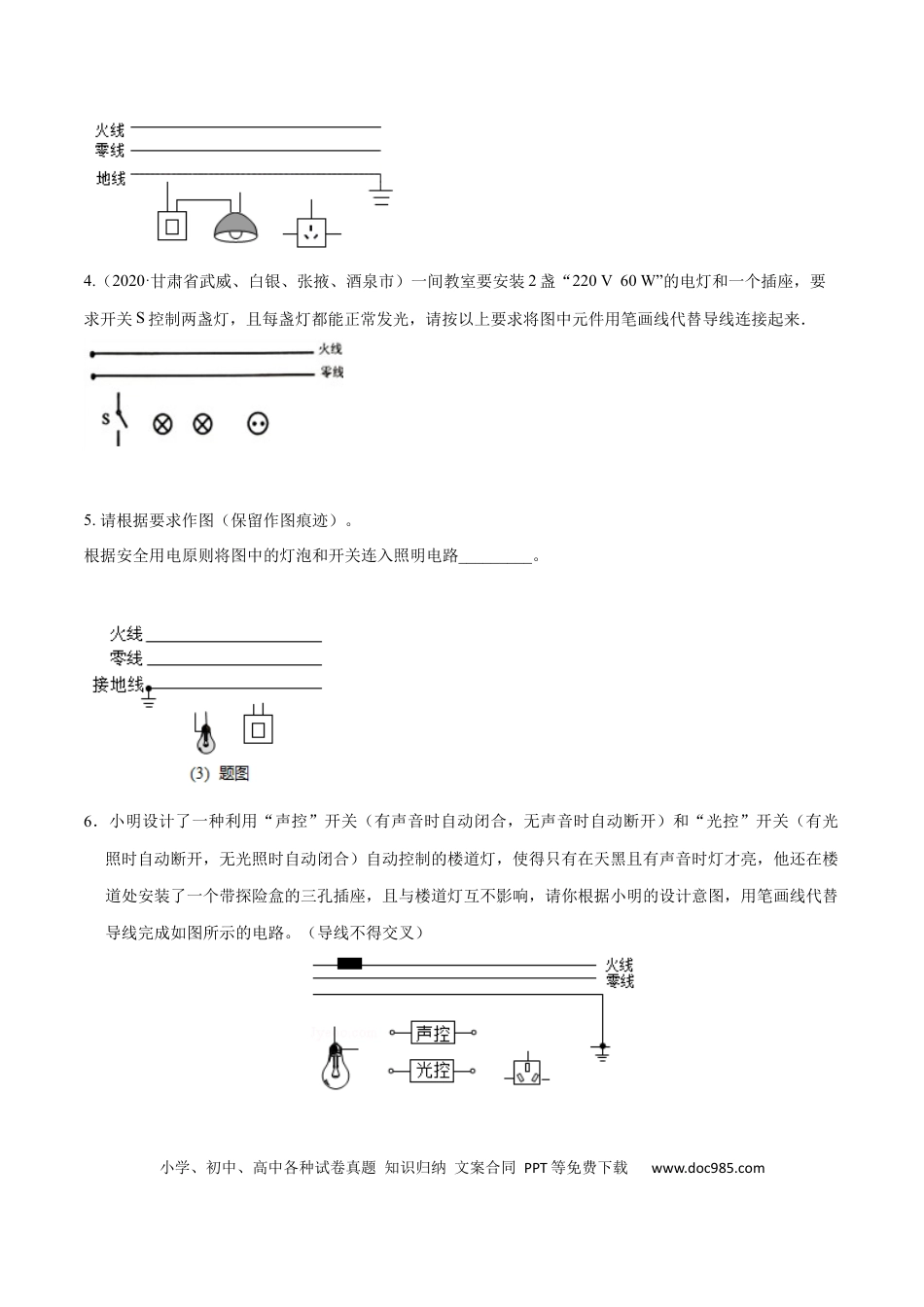

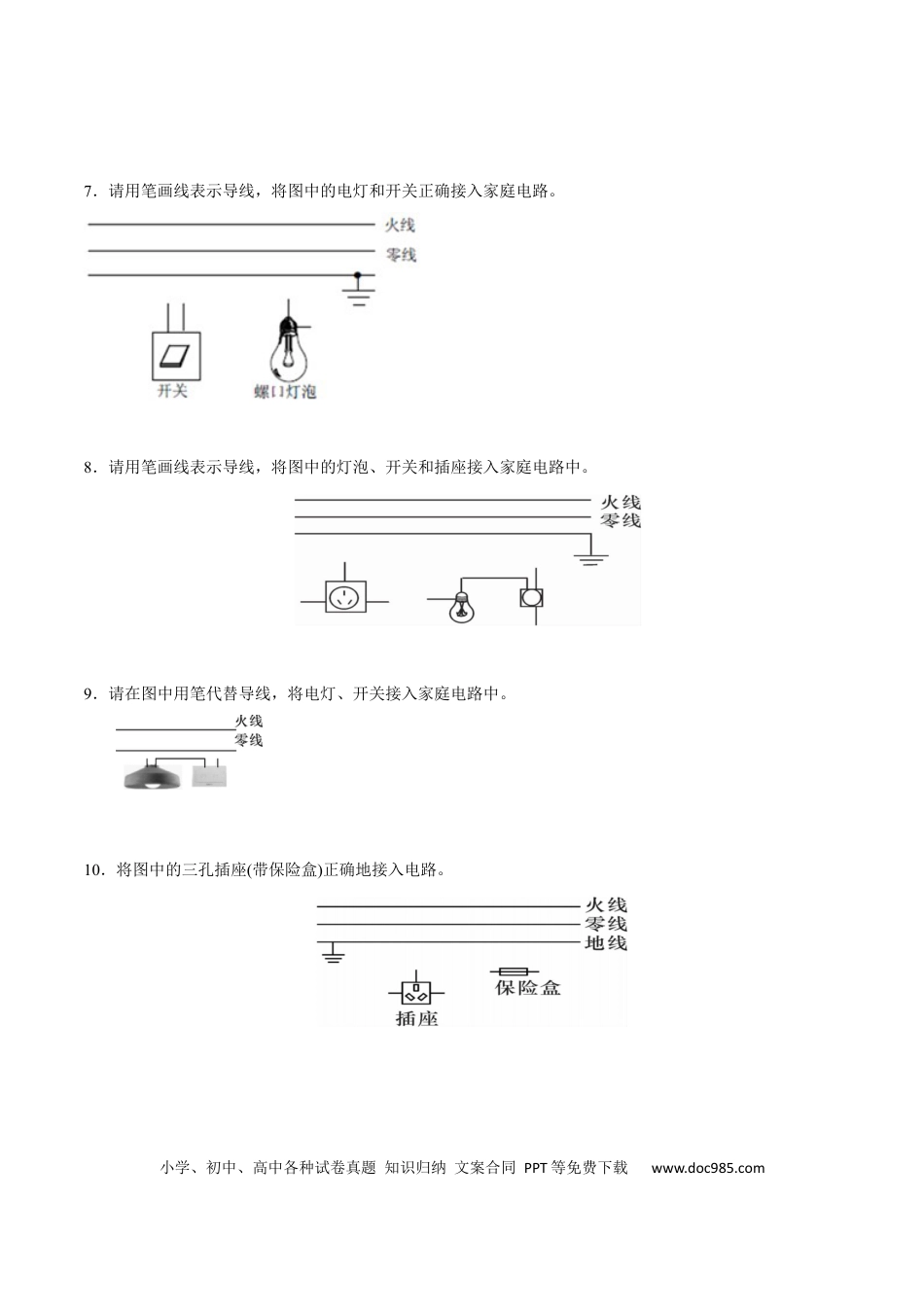

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1．家庭电路中所有用电器和插座之间都是并联。2．控制用电器的开关要和该用电器串联，且接在火线和用电器之间。3．螺口灯泡的螺旋套(灯头侧面)要接零线，顶端要接火线。4．两孔插座的接法是“左零、右火”；三孔插座的接法是“左零、右火、上接地”。5．保护整个电路的保险丝要接在干路的火线上，保护某一用电器的保险丝要接在火线和用电器之间。题型训练1．（2021·江苏中考真题）图丁中，将插座和控制插座的开关正确接入家庭电路中。2．（2021·山东枣庄市·中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。3.（2020·青海省)请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。家庭电路作图方法点拨小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4.（2020·甘肃省武威、白银、张掖、酒泉市）一间教室要安装2盏“220V60W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．5.请根据要求作图（保留作图痕迹）。根据安全用电原则将图中的灯泡和开关连入照明电路_________。6．小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。（导线不得交叉）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com7．请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。8．请用笔画线表示导线，将图中的灯泡、开关和插座接入家庭电路中。9．请在图中用笔代替导线，将电灯、开关接入家庭电路中。10．将图中的三孔插座(带保险盒)正确地接入电路。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com
