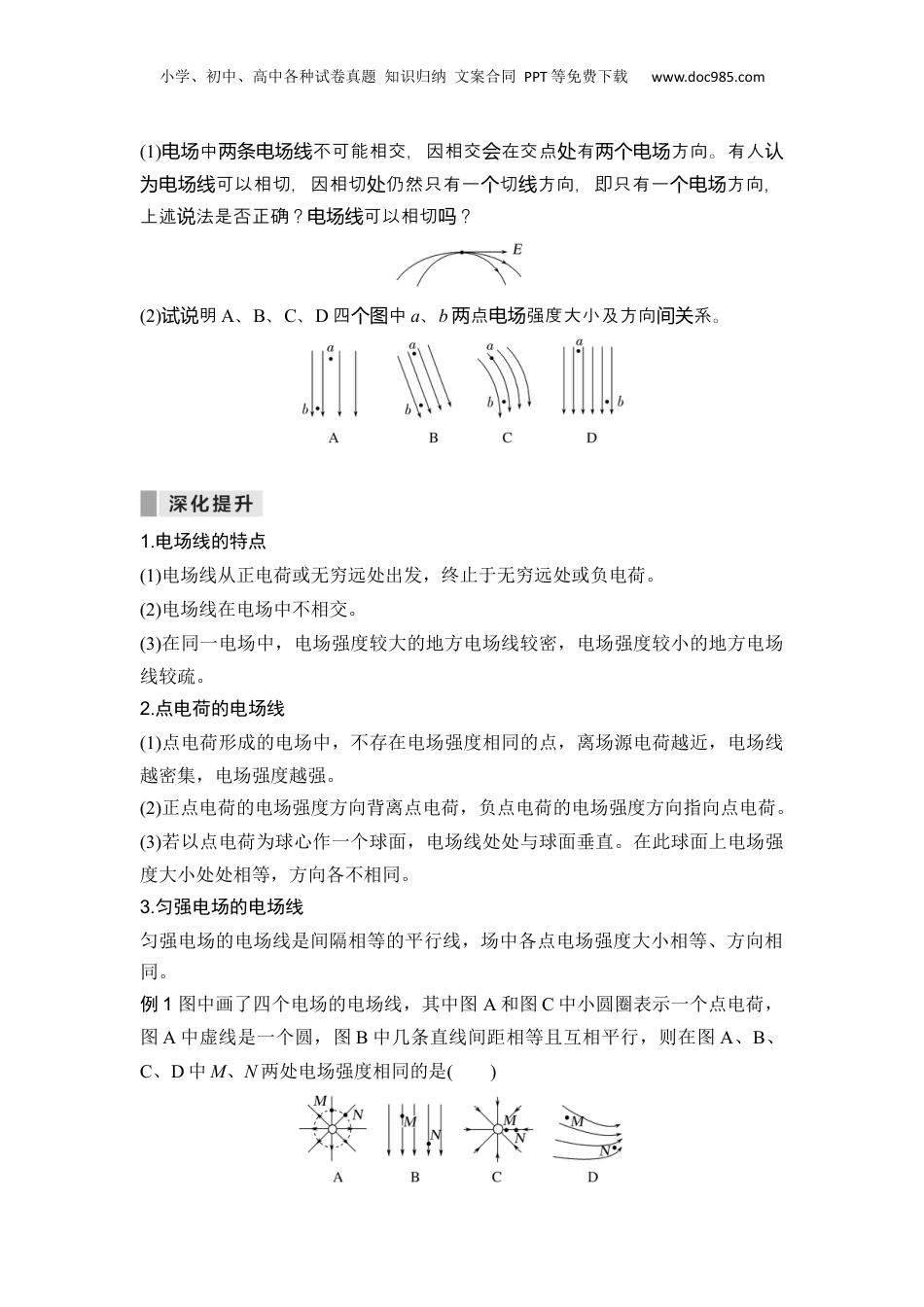

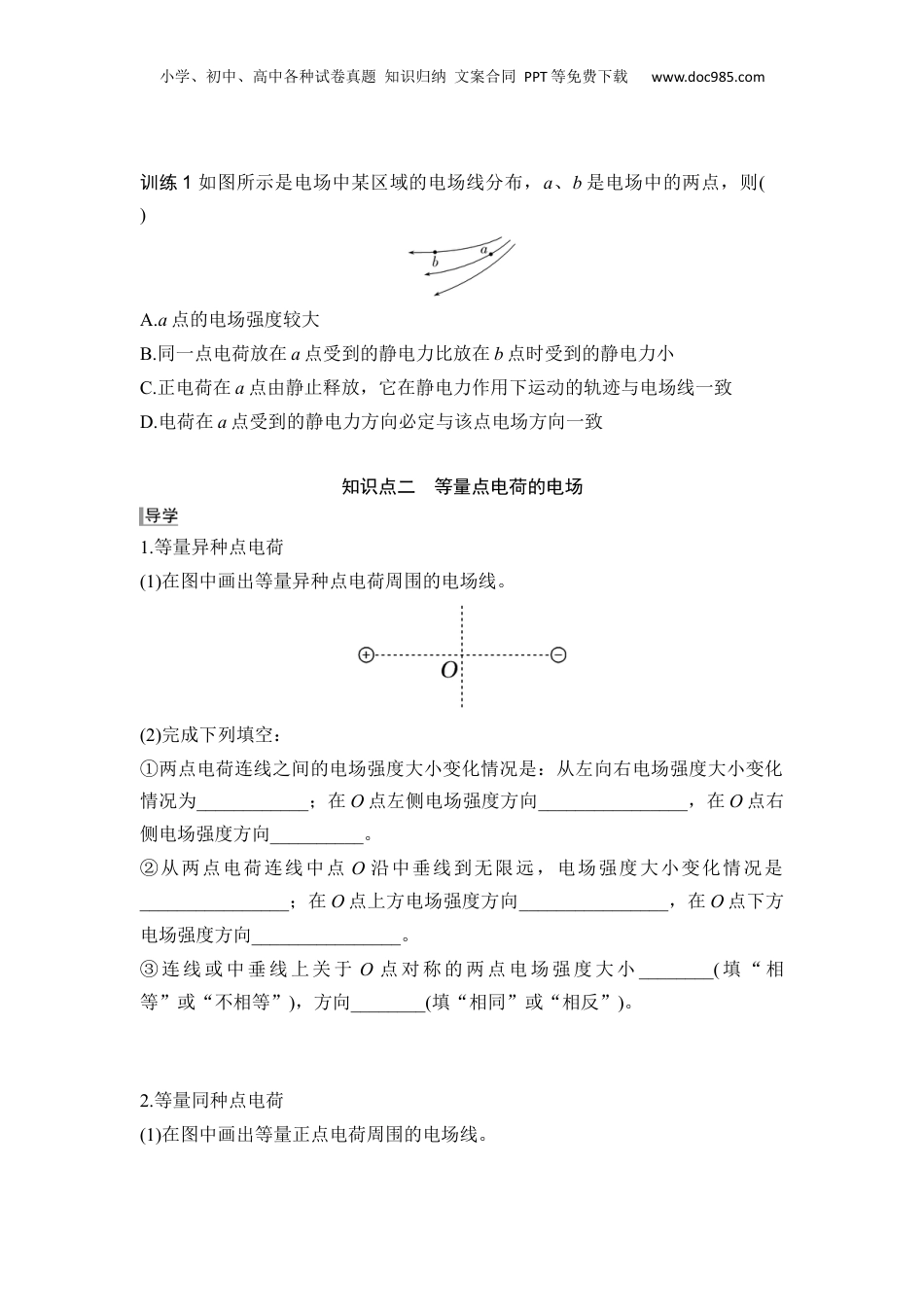

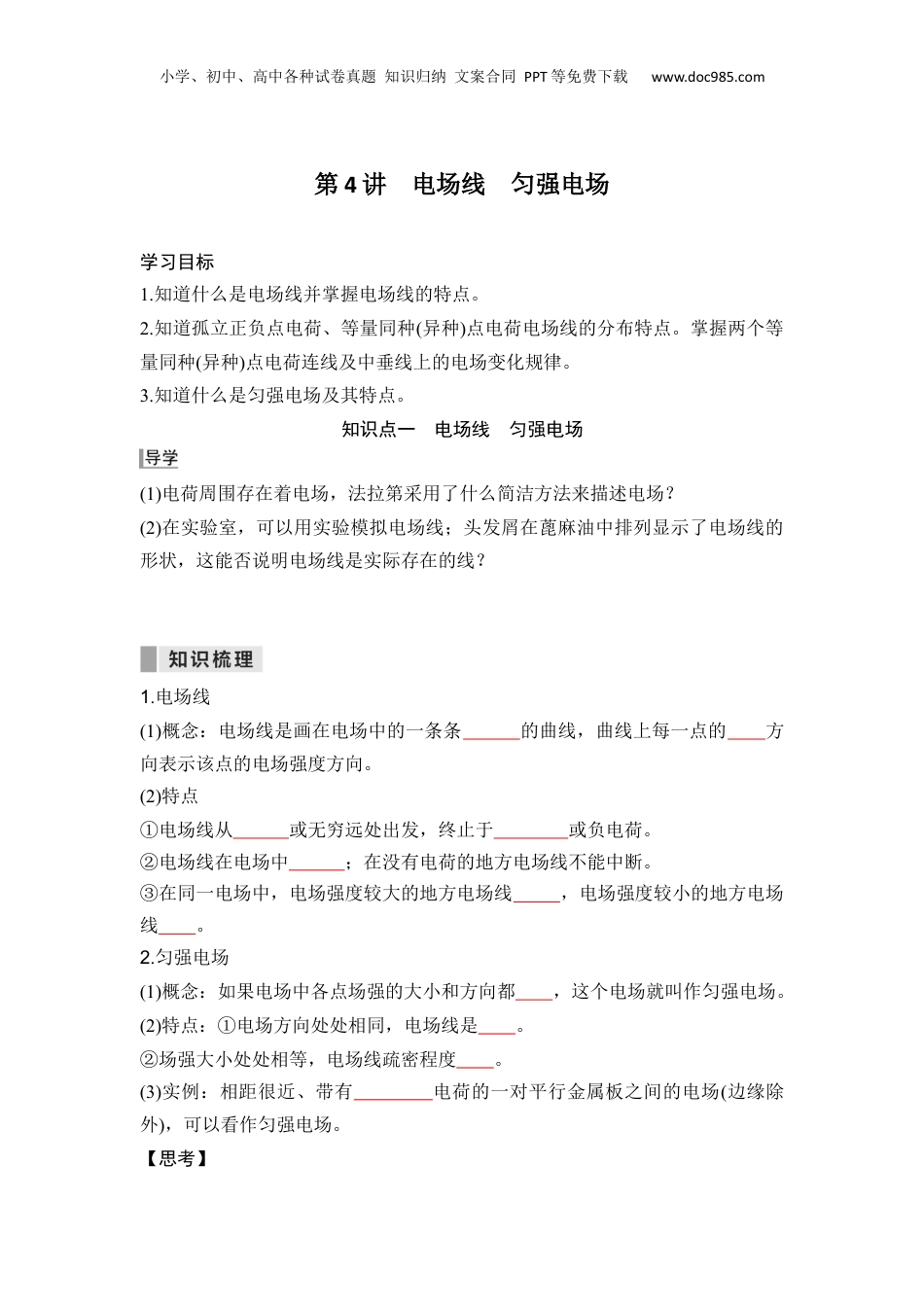

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第4讲电场线匀强电场学习目标1.知道什么是电场线并掌握电场线的特点。2.知道孤立正负点电荷、等量同种(异种)点电荷电场线的分布特点。掌握两个等量同种(异种)点电荷连线及中垂线上的电场变化规律。3.知道什么是匀强电场及其特点。知识点一电场线匀强电场(1)电荷周围存在着电场，法拉第采用了什么简洁方法来描述电场？(2)在实验室，可以用实验模拟电场线；头发屑在蓖麻油中排列显示了电场线的形状，这能否说明电场线是实际存在的线？1.电场线(1)概念：电场线是画在电场中的一条条的曲线，曲线上每一点的方向表示该点的电场强度方向。(2)特点①电场线从或无穷远处出发，终止于或负电荷。②电场线在电场中；在没有电荷的地方电场线不能中断。③在同一电场中，电场强度较大的地方电场线，电场强度较小的地方电场线。2.匀强电场(1)概念：如果电场中各点场强的大小和方向都，这个电场就叫作匀强电场。(2)特点：①电场方向处处相同，电场线是。②场强大小处处相等，电场线疏密程度。(3)实例：相距很近、带有电荷的一对平行金属板之间的电场(边缘除外)，可以看作匀强电场。【思考】小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)中不可能相交，因相交在交点有方向。有人电场两条电场线会处两个电场认可以相切，因相切仍然只有一切方向，即只有一方向，为电场线处个线个电场上述法是否正确？可以相切？说电场线吗(2)明试说A、B、C、D四中个图a、b点强度大小及方向系。两电场间关1.电场线的特点(1)电场线从正电荷或无穷远处出发，终止于无穷远处或负电荷。(2)电场线在电场中不相交。(3)在同一电场中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏。2.点电荷的电场线(1)点电荷形成的电场中，不存在电场强度相同的点，离场源电荷越近，电场线越密集，电场强度越强。(2)正点电荷的电场强度方向背离点电荷，负点电荷的电场强度方向指向点电荷。(3)若以点电荷为球心作一个球面，电场线处处与球面垂直。在此球面上电场强度大小处处相等，方向各不相同。3.匀强电场的电场线匀强电场的电场线是间隔相等的平行线，场中各点电场强度大小相等、方向相同。例1图中画了四个电场的电场线，其中图A和图C中小圆圈表示一个点电荷，图A中虚线是一个圆，图B中几条直线间距相等且互相平行，则在图A、B、C、D中M、N两处电场强度相同的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com训练1如图所示是电场中某区域的电场线分布，a、b是电场中的两点，则()A.a点的电场强度较大B.同一点电荷放在a点受到的静电力比放在b点时受到的静电力小C.正电荷在a点由静止释放，它在静电力作用下运动的轨迹与电场线一致D.电荷在a点受到的静电力方向必定与该点电场方向一致知识点二等量点电荷的电场1.等量异种点电荷(1)在图中画出等量异种点电荷周围的电场线。(2)完成下列填空：①两点电荷连线之间的电场强度大小变化情况是：从左向右电场强度大小变化情况为____________；在O点左侧电场强度方向________________，在O点右侧电场强度方向__________。②从两点电荷连线中点O沿中垂线到无限远，电场强度大小变化情况是________________；在O点上方电场强度方向________________，在O点下方电场强度方向________________。③连线或中垂线上关于O点对称的两点电场强度大小________(填“相等”或“不相等”)，方向________(填“相同”或“相反”)。2.等量同种点电荷(1)在图中画出等量正点电荷周围的电场线。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)完成下列填空：①两点电荷连线之间的电场强度大小变化情况是从左向右电场强度大小变化情况是________；在O点左侧电场强度方向________，在O点右侧电场强度方向________。②从两点电荷连线中点O沿中垂线到无限远，电场强度大小变化情况是________；在O点上方电场强度方向________，在O点下方电场强度方向________。③连线或中垂线上关于O点对称的两点电场强度大小________(填“相等”或“不相等”...
