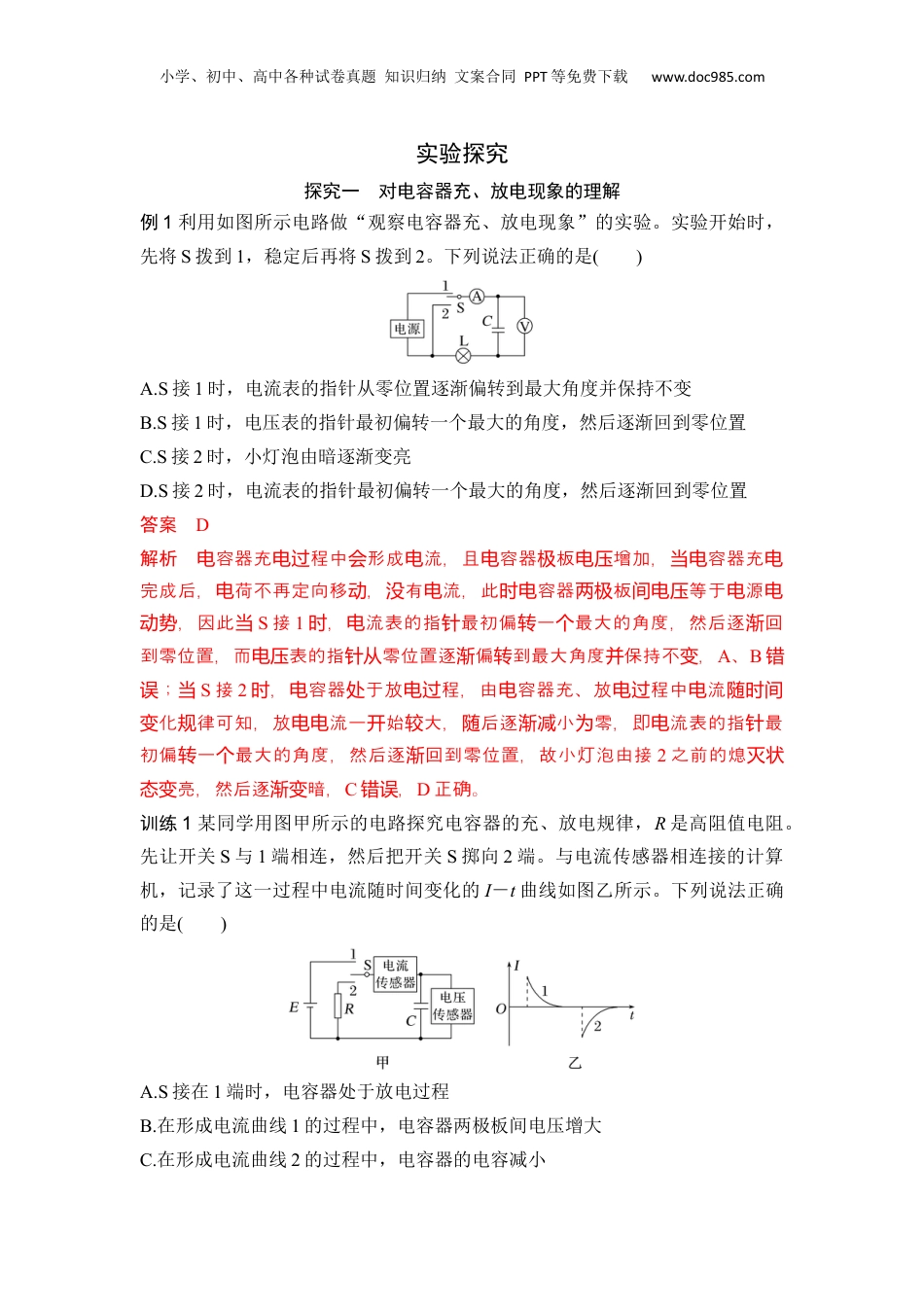

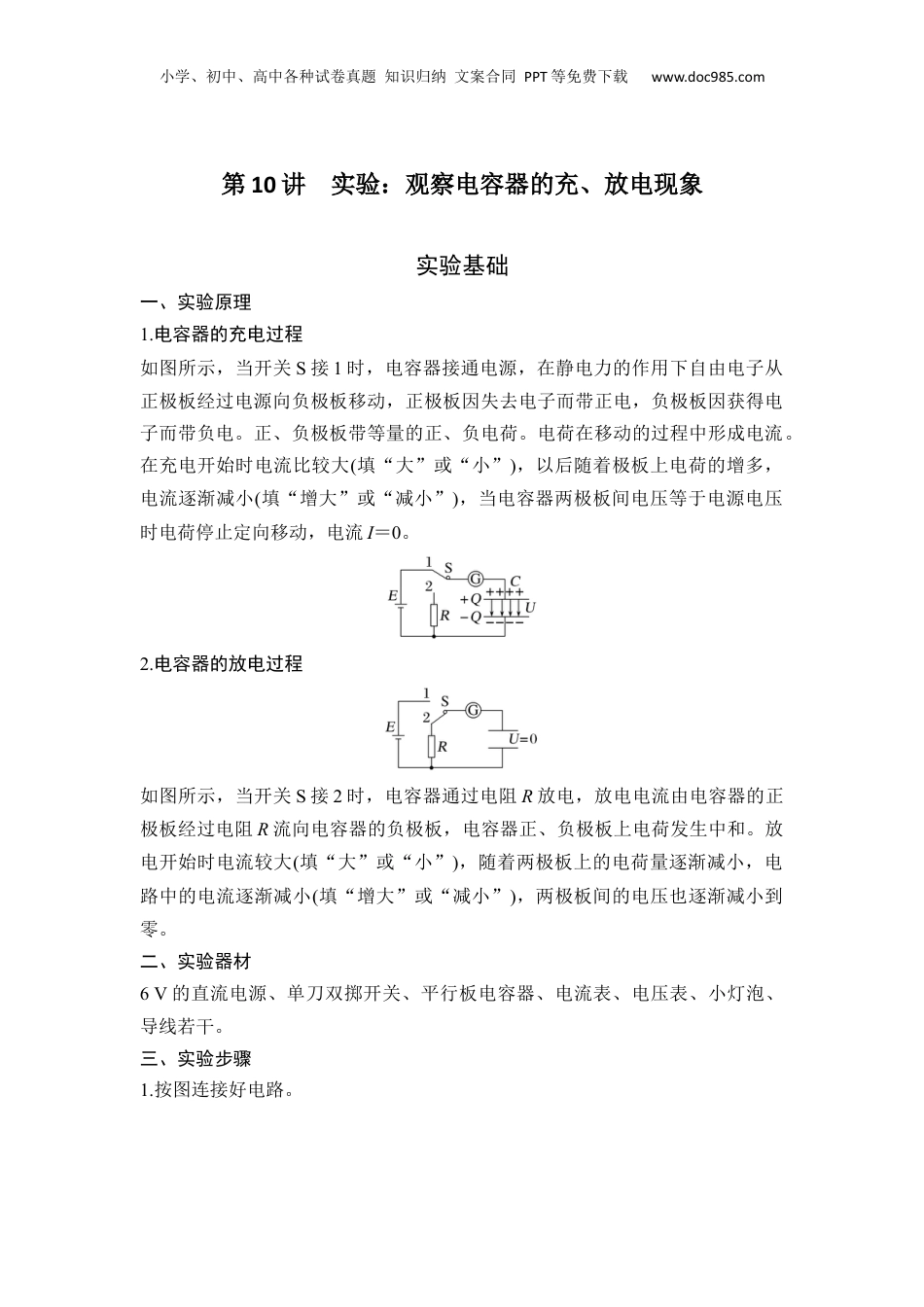

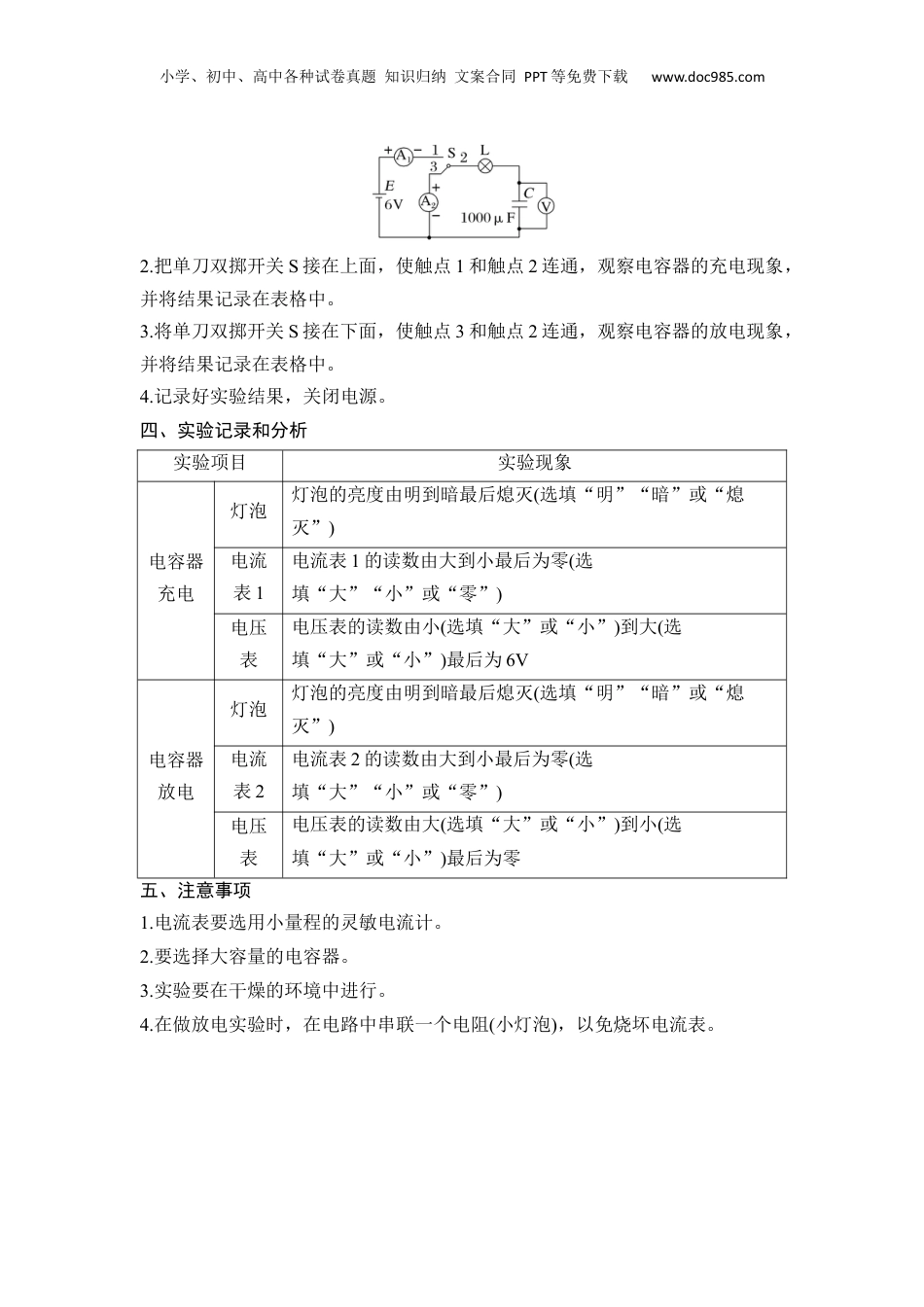

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第10讲实验：观察电容器的充、放电现象实验基础一、实验原理1.电容器的充电过程如图所示，当开关S接1时，电容器接通电源，在静电力的作用下自由电子从正极板经过电源向负极板移动，正极板因失去电子而带正电，负极板因获得电子而带负电。正、负极板带等量的正、负电荷。电荷在移动的过程中形成电流。在充电开始时电流比较大(填“大”或“小”)，以后随着极板上电荷的增多，电流逐渐减小(填“增大”或“减小”)，当电容器两极板间电压等于电源电压时电荷停止定向移动，电流I＝0。2.电容器的放电过程如图所示，当开关S接2时，电容器通过电阻R放电，放电电流由电容器的正极板经过电阻R流向电容器的负极板，电容器正、负极板上电荷发生中和。放电开始时电流较大(填“大”或“小”)，随着两极板上的电荷量逐渐减小，电路中的电流逐渐减小(填“增大”或“减小”)，两极板间的电压也逐渐减小到零。二、实验器材6V的直流电源、单刀双掷开关、平行板电容器、电流表、电压表、小灯泡、导线若干。三、实验步骤1.按图连接好电路。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2.把单刀双掷开关S接在上面，使触点1和触点2连通，观察电容器的充电现象，并将结果记录在表格中。3.将单刀双掷开关S接在下面，使触点3和触点2连通，观察电容器的放电现象，并将结果记录在表格中。4.记录好实验结果，关闭电源。四、实验记录和分析实验项目实验现象电容器充电灯泡灯泡的亮度由明到暗最后熄灭(选填“明”“暗”或“熄灭”)电流表1电流表1的读数由大到小最后为零(选填“大”“小”或“零”)电压表电压表的读数由小(选填“大”或“小”)到大(选填“大”或“小”)最后为6V电容器放电灯泡灯泡的亮度由明到暗最后熄灭(选填“明”“暗”或“熄灭”)电流表2电流表2的读数由大到小最后为零(选填“大”“小”或“零”)电压表电压表的读数由大(选填“大”或“小”)到小(选填“大”或“小”)最后为零五、注意事项1.电流表要选用小量程的灵敏电流计。2.要选择大容量的电容器。3.实验要在干燥的环境中进行。4.在做放电实验时，在电路中串联一个电阻(小灯泡)，以免烧坏电流表。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验探究探究一对电容器充、放电现象的理解例1利用如图所示电路做“观察电容器充、放电现象”的实验。实验开始时，先将S拨到1，稳定后再将S拨到2。下列说法正确的是()A.S接1时，电流表的指针从零位置逐渐偏转到最大角度并保持不变B.S接1时，电压表的指针最初偏转一个最大的角度，然后逐渐回到零位置C.S接2时，小灯泡由暗逐渐变亮D.S接2时，电流表的指针最初偏转一个最大的角度，然后逐渐回到零位置答案D解析容器充程中形成流，且容器板增加，容器充电电过会电电极电压当电电完成后，荷不再定向移，有流，此容器板等于源电动没电时电两极间电压电电，因此动势当S接1，流表的指最初偏一最大的角度，然后逐回时电针转个渐到零位置，而表的指零位置逐偏到最大角度保持不，电压针从渐转并变A、B错；误当S接2，容器于放程，由容器充、放程中流时电处电过电电过电随时间化律可知，放流一始大，后逐小零，即流表的指最变规电电开较随渐减为电针初偏一最大的角度，然后逐回到零位置，故小灯泡由接转个渐2之前的熄灭状亮，然后逐暗，态变渐变C，错误D正确。训练1某同学用图甲所示的电路探究电容器的充、放电规律，R是高阻值电阻。先让开关S与1端相连，然后把开关S掷向2端。与电流传感器相连接的计算机，记录了这一过程中电流随时间变化的I－t曲线如图乙所示。下列说法正确的是()A.S接在1端时，电容器处于放电过程B.在形成电流曲线1的过程中，电容器两极板间电压增大C.在形成电流曲线2的过程中，电容器的电容减小小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD.在形成电流曲线2的过程中，电容器两极板间电压增大答案B解析由甲可知，图当开关S接在1端，容器于充程，故时电处电过A；错误流曲电线1的程中，容器充，板的增大，故过电电两极间电压B...
