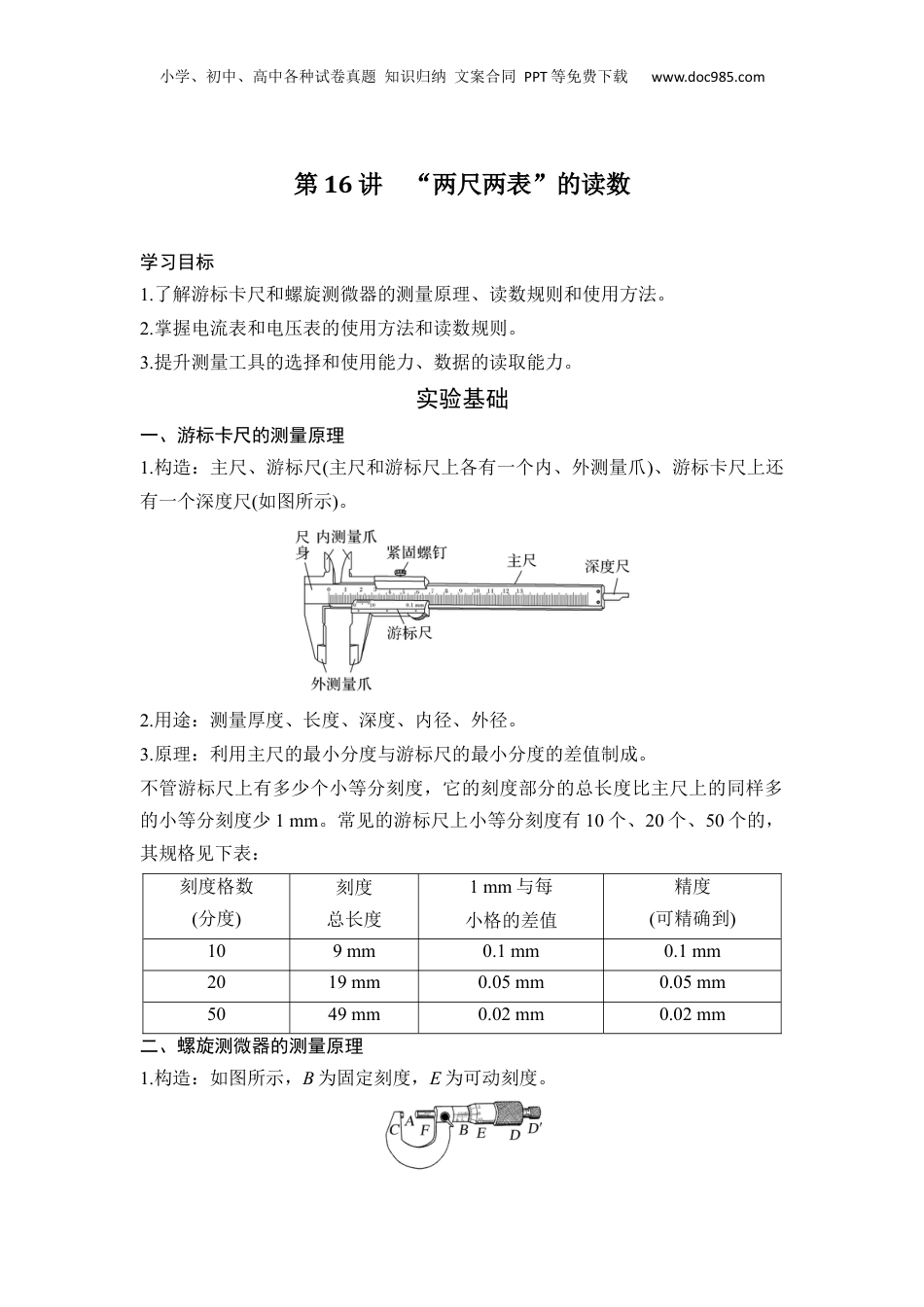

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第16讲“两尺两表”的读数学习目标1.了解游标卡尺和螺旋测微器的测量原理、读数规则和使用方法。2.掌握电流表和电压表的使用方法和读数规则。3.提升测量工具的选择和使用能力、数据的读取能力。实验基础一、游标卡尺的测量原理1.构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺(如图所示)。2.用途：测量厚度、长度、深度、内径、外径。3.原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm。常见的游标尺上小等分刻度有10个、20个、50个的，其规格见下表：刻度格数(分度)刻度总长度1mm与每小格的差值精度(可精确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm二、螺旋测微器的测量原理1.构造：如图所示，B为固定刻度，E为可动刻度。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2.原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即粗调旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01mm，即螺旋测微器的精确度为0.01mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。实验探究探究一游标卡尺的读数1.读数规则：读数＝主尺读数＋游标尺读数＝主尺读数＋n×精度。2.游标卡尺的使用及注意事项(1)用游标卡尺测量零件时，右手拿主尺，大拇指移动游标尺，左手拿待测物体，当其与测量爪相贴时，即可锁定螺钉，读取数据。(2)游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地上。(3)用游标卡尺测量零件时，不允许过分地施加压力，所用压力应使两个测量爪刚好接触零件表面。(4)游标卡尺读数时不需要估读。例1图甲为一游标卡尺的结构示意图。当测量一钢笔帽的内径时，应该用游标卡尺的________(选填“A”“B”或“C”)进行测量；示数如图乙表示，该钢笔帽的内径为________mm。甲乙答案A11.25解析由游卡尺的原理可知，用游卡尺的量爪，故标结构测内径应该标内测选A；游卡尺的主尺标读数为11mm，游尺的标读数为5×0.05mm＝0.25mm，故帽的钢笔内径为11.25mm。(1)游卡尺的＝主尺＋游尺标读数读数标读数(不估读)。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)游卡尺的方法：标读数“三看”①一看：精确度。②二看：游尺上的标0刻度位置，分零刻度游尺最前端线区与标(如所示图)。③三看：游尺的标哪条(第N条)刻度主尺上的刻度。线与线对齐训练1读出下列游标卡尺读数。(1)读数：________mm。(2)读数：________cm。答案(1)11.4(2)1.052解析(1)游卡尺的主尺标读数为11mm，游尺上第标4刻度和主尺上某一刻个度，所以游尺对齐标读数为4×0.1mm＝0.4mm，所以最终读数为11mm＋0.4mm＝11.4mm。(2)游卡尺的主尺标读数为10mm，游尺上第标26刻度和主个尺上某一刻度，所以游尺对齐标读数为26×0.02mm＝0.52mm，所以最终读数为10mm＋0.52mm＝10.52mm＝1.052cm。探究二螺旋测微器的读数1.测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出。测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。2.螺旋测微器的使用及注意事项(1)在使用螺旋测微器之前，首先应检查零点。(2)测量时，用左手拿尺架，右手转动粗调旋钮，在测微螺杆快靠近被测物体时应停止使用粗调旋钮，而改用微调旋钮，直至棘轮发出声音，随即拨动止动旋钮使测微螺杆固定，然后读数。这样既能使测量结果精确，又可避免产生过大小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com的压力使螺旋测微器受损。(3)在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。例2用螺旋测微器测量合金丝的直径。为防止读数时测微螺杆发生转动，读数前应先旋紧如图所示的部件________(选填“A”“B”“C”或“D”)。从图中的示数可读出合金丝的直径为________mm。答案B0.410解析前先旋读数应紧B...
