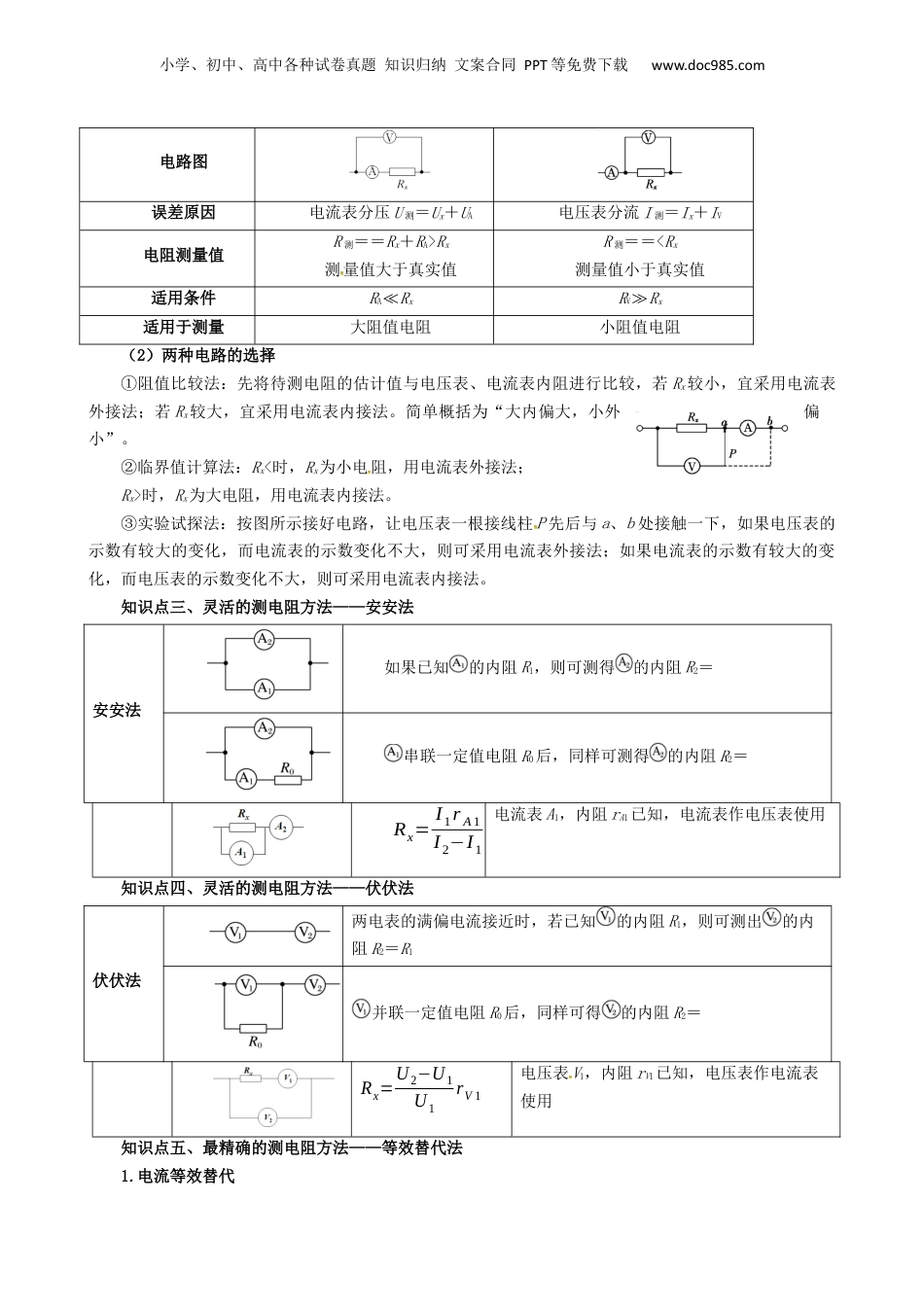

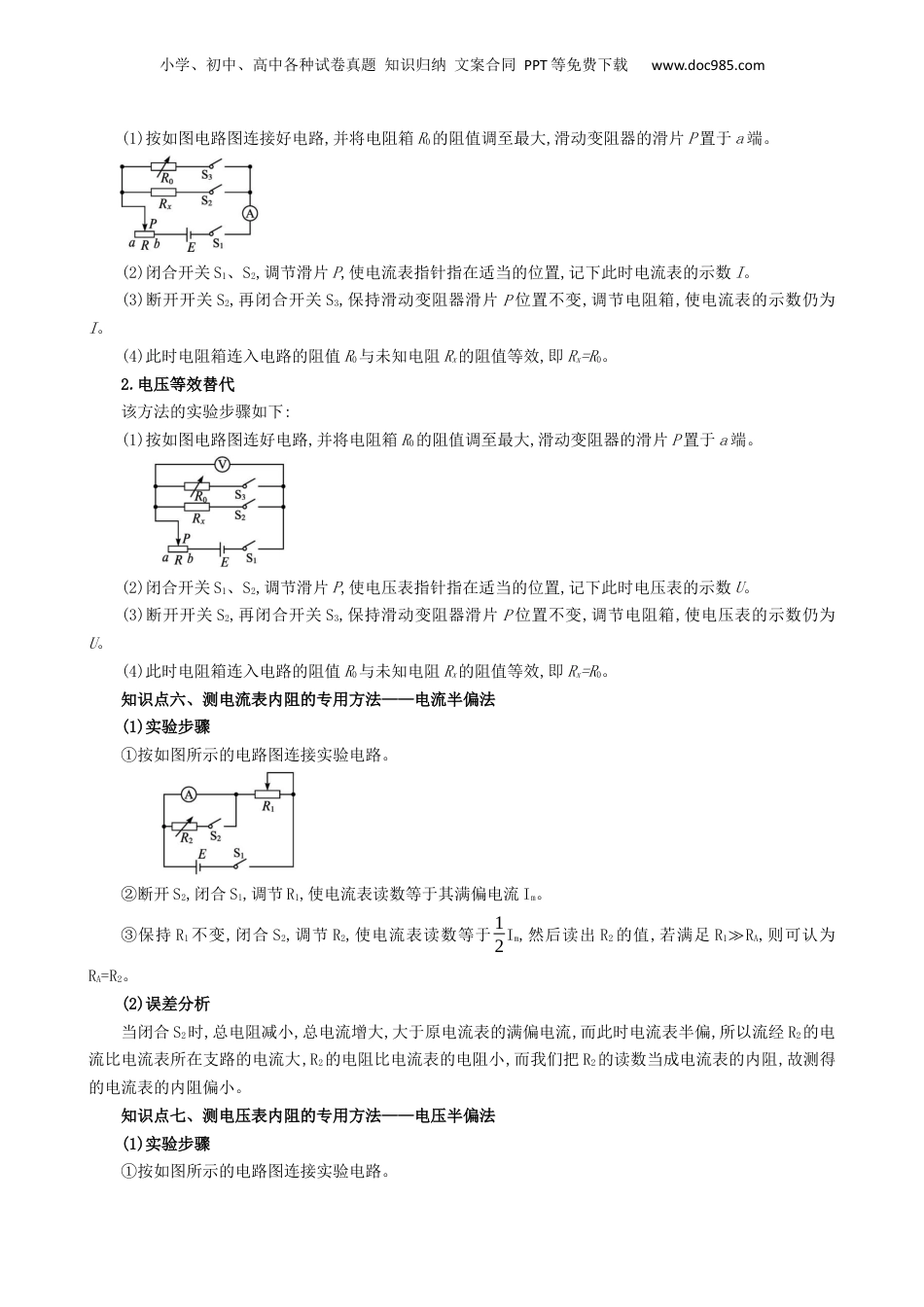

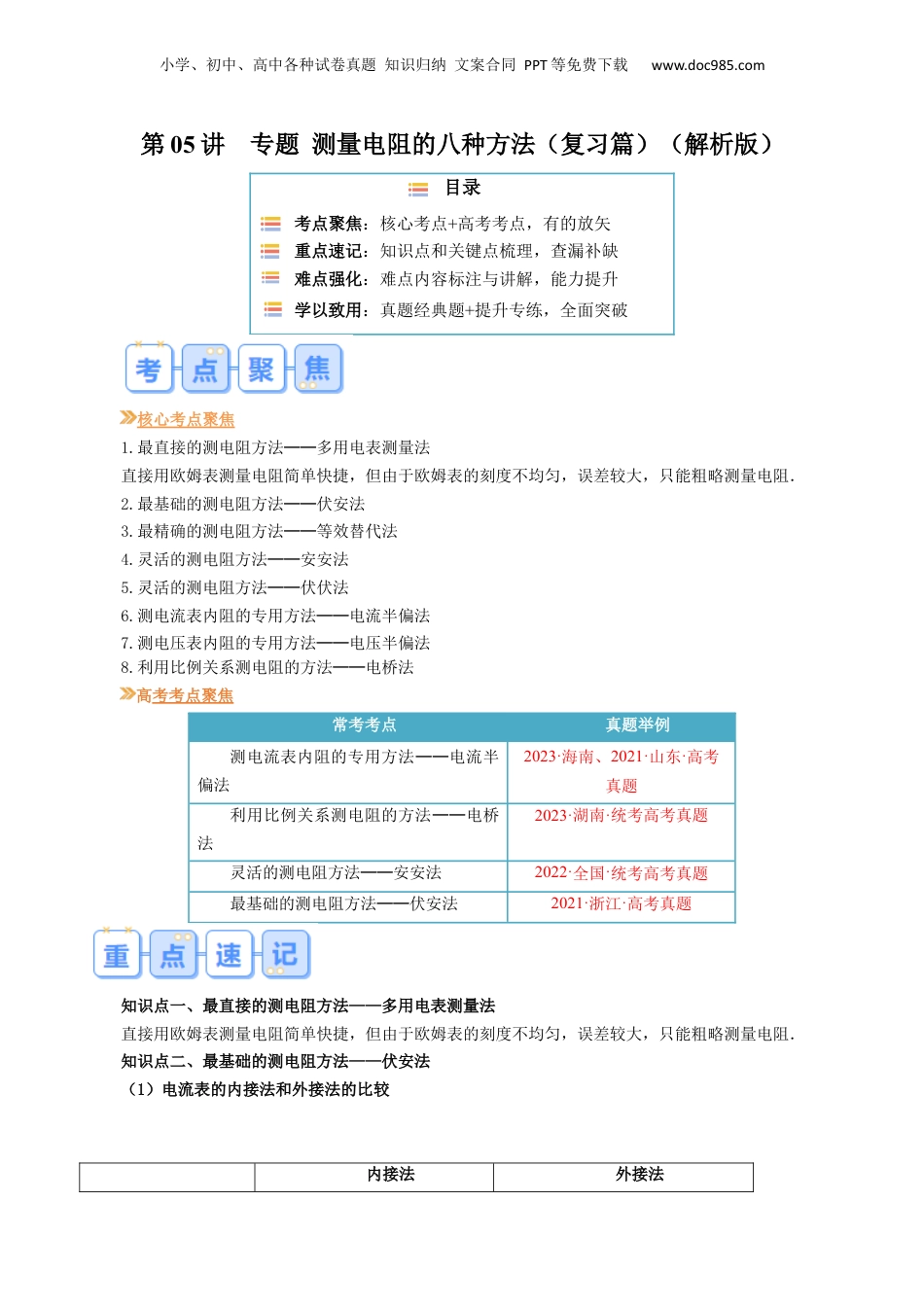

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第05讲专题测量电阻的八种方法(复习篇)(解析版)目录考点聚焦:核心考点+高考考点,有的放矢重点速记:知识点和关键点梳理,查漏补缺难点强化:难点内容标注与讲解,能力提升学以致用:真题经典题+提升专练,全面突破核心考点聚焦1.最直接的测电阻方法——多用电表测量法直接用欧姆表测量电阻简单快捷,但由于欧姆表的刻度不均匀,误差较大,只能粗略测量电阻.2.最基础的测电阻方法——伏安法3.最精确的测电阻方法——等效替代法4.灵活的测电阻方法——安安法5.灵活的测电阻方法——伏伏法6.测电流表内阻的专用方法——电流半偏法7.测电压表内阻的专用方法——电压半偏法8.利用比例关系测电阻的方法——电桥法高考考点聚焦常考考点真题举例测电流表内阻的专用方法——电流半偏法2023·海南、2021·山东·高考真题利用比例关系测电阻的方法——电桥法2023·湖南·统考高考真题灵活的测电阻方法——安安法2022·全国·统考高考真题最基础的测电阻方法——伏安法2021·浙江·高考真题知识点一、最直接的测电阻方法——多用电表测量法直接用欧姆表测量电阻简单快捷,但由于欧姆表的刻度不均匀,误差较大,只能粗略测量电阻.知识点二、最基础的测电阻方法——伏安法(1)电流表的内接法和外接法的比较内接法外接法小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电路图误差原因电流表分压U测=Ux+UA电压表分流I测=Ix+IV电阻测量值R测==Rx+RA>Rx测量值大于真实值R测==<Rx测量值小于真实值适用条件RA≪RxRV≫Rx适用于测量大阻值电阻小阻值电阻(2)两种电路的选择①阻值比较法:先将待测电阻的估计值与电压表、电流表内阻进行比较,若Rx较小,宜采用电流表外接法;若Rx较大,宜采用电流表内接法。简单概括为“大内偏大,小外偏小”。②临界值计算法:Rx<时,Rx为小电阻,用电流表外接法;Rx>时,Rx为大电阻,用电流表内接法。③实验试探法:按图所示接好电路,让电压表一根接线柱P先后与a、b处接触一下,如果电压表的示数有较大的变化,而电流表的示数变化不大,则可采用电流表外接法;如果电流表的示数有较大的变化,而电压表的示数变化不大,则可采用电流表内接法。知识点三、灵活的测电阻方法——安安法安安法如果已知的内阻R1,则可测得的内阻R2=串联一定值电阻R0后,同样可测得的内阻R2=Rx=I1rA1I2−I1电流表A1,内阻rA1已知,电流表作电压表使用知识点四、灵活的测电阻方法——伏伏法伏伏法两电表的满偏电流接近时,若已知的内阻R1,则可测出的内阻R2=R1并联一定值电阻R0后,同样可得的内阻R2=Rx=U2−U1U1rV1电压表V1,内阻rV1已知,电压表作电流表使用知识点五、最精确的测电阻方法——等效替代法1.电流等效替代小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)按如图电路图连接好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。(2)闭合开关S1、S2,调节滑片P,使电流表指针指在适当的位置,记下此时电流表的示数I。(3)断开开关S2,再闭合开关S3,保持滑动变阻器滑片P位置不变,调节电阻箱,使电流表的示数仍为I。(4)此时电阻箱连入电路的阻值R0与未知电阻Rx的阻值等效,即Rx=R0。2.电压等效替代该方法的实验步骤如下:(1)按如图电路图连好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。(2)闭合开关S1、S2,调节滑片P,使电压表指针指在适当的位置,记下此时电压表的示数U。(3)断开开关S2,再闭合开关S3,保持滑动变阻器滑片P位置不变,调节电阻箱,使电压表的示数仍为U。(4)此时电阻箱连入电路的阻值R0与未知电阻Rx的阻值等效,即Rx=R0。知识点六、测电流表内阻的专用方法——电流半偏法(1)实验步骤①按如图所示的电路图连接实验电路。②断开S2,闭合S1,调节R1,使电流表读数等于其满偏电流Im。③保持R1不变,闭合S2,调节R2,使电流表读数等于12Im,然后读出R2的值,若满足R1R≫A,则可认为RA=R2。(2)误差分析当闭合S2时,总电阻减小,总电流增大,大于原电流表的满偏电流,而此时电流表半偏,所以流经R2的电流比电流表所在支路的...
