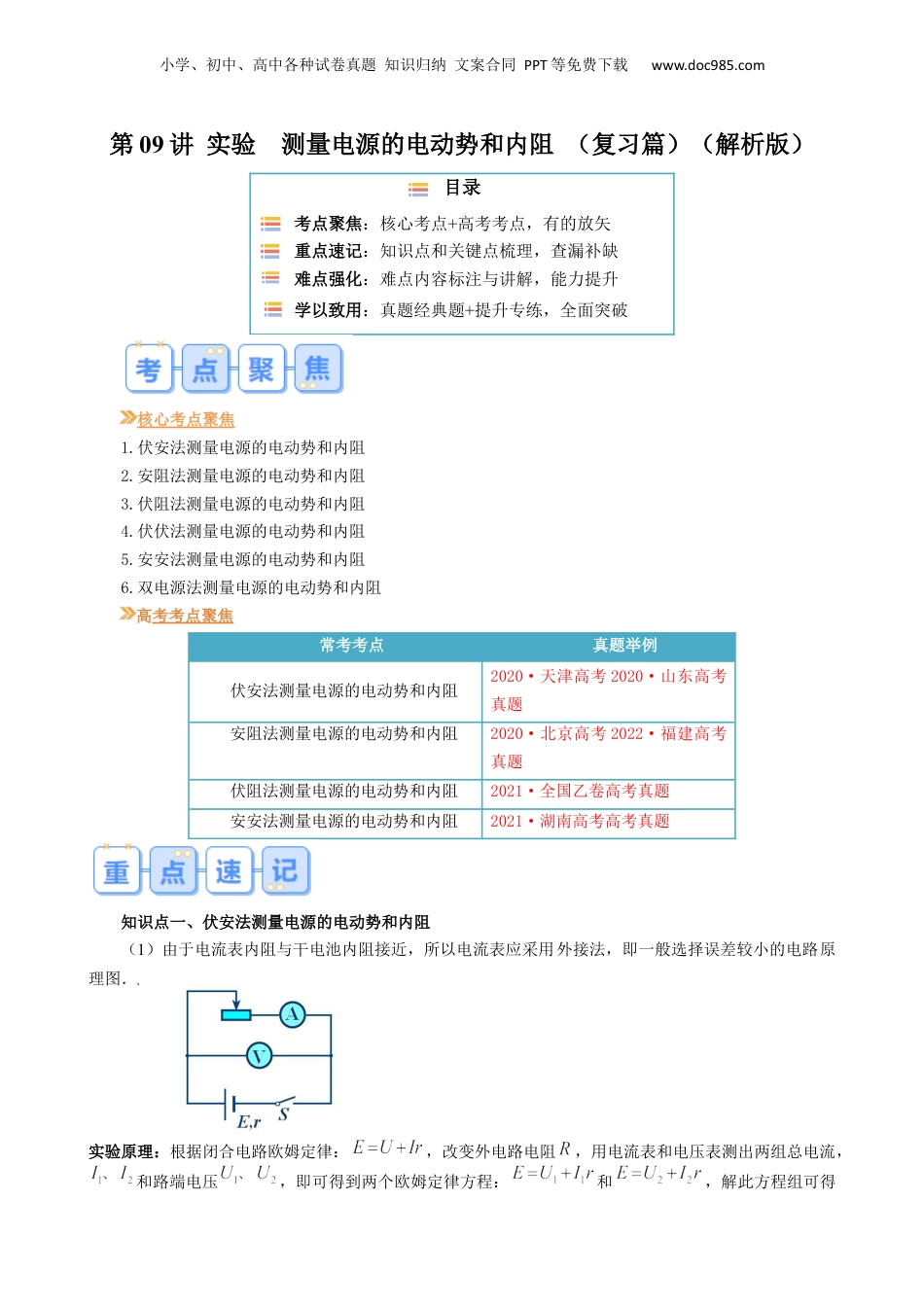

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第09讲实验测量电源的电动势和内阻（复习篇）（解析版）目录考点聚焦：核心考点+高考考点，有的放矢重点速记：知识点和关键点梳理，查漏补缺难点强化：难点内容标注与讲解，能力提升学以致用：真题经典题+提升专练，全面突破核心考点聚焦1.伏安法测量电源的电动势和内阻2.安阻法测量电源的电动势和内阻3.伏阻法测量电源的电动势和内阻4.伏伏法测量电源的电动势和内阻5.安安法测量电源的电动势和内阻6.双电源法测量电源的电动势和内阻高考考点聚焦常考考点真题举例伏安法测量电源的电动势和内阻2020·天津高考2020·山东高考真题安阻法测量电源的电动势和内阻2020·北京高考2022·福建高考真题伏阻法测量电源的电动势和内阻2021·全国乙卷高考真题安安法测量电源的电动势和内阻2021·湖南高考高考真题知识点一、伏安法测量电源的电动势和内阻（1）由于电流表内阻与干电池内阻接近，所以电流表应采用外接法，即一般选择误差较小的电路原理图．实验原理：根据闭合电路欧姆定律：，改变外电路电阻，用电流表和电压表测出两组总电流，和路端电压，即可得到两个欧姆定律方程：和，解此方程组可得小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电源的电动势为，电源的内阻为．误差分析：（1）理论分析法：若考虑电压表的分流作用，方程修正为：，．解得，．比较得，．（2）图象修正法：由于电压表分流，使电流表示数小于电池的输出电流．，而，越大，越大．它们的关系如图所示．实测的图线为，经过修正后的图线为，可看出的斜率绝对值和在纵轴上截距都小于，即实测的和都小于真实值．（3）等效电源法：若把图中的和电流表看成外电路，则电压表可看成内电路的一部分，故实际测出的是电池和电压表整体等效的和因电压表和电池并联，故等效内阻小于电池内阻．外电路断开时，电压表与电源构成闭合回路，此时两点间的电压即为等效电动势，小于电池电动势．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）测量水果电池的电动势和内阻，由于内阻较大，电动势较小，所以电流表应采用内接法，即一般选择误差较小的电路原理图．误差分析：该测量电路存在的系统误差是因为电流表的分压作用导致的．因为，为电流表的内阻，这样在图线上对应每一个应加上一修正值，由于很小，所以在很小时，趋于零，增大，也增大，理论与测量值的差异如图所示．由图可知：，（由于水果电池内阻很大，远大于电流表内阻，相对电阻测量误差较小）．知识点二、安阻法测量电源的电动势和内阻（1）实验原理图（2）实验原理：用一个电流表和电阻箱测量，电路如图所示，测量原理为：E＝I1(R1＋r)，E＝I2(R2＋r)，由此可求出E和r，或用图像法处理数据。此种方法测得的电动势无偏差，但内阻偏大。若已知电流表的阻值可消除测内阻的系统误差。图像法处理数据知识点三、伏阻法测量电源的电动势和内阻（1）实验原理图小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）实验原理：用一个电压表和电阻箱测量，电路如图所示，测量原理为：E＝U1＋r，E＝U2＋r，由此可求出r和E，或用图像法处理数据。此种方法测得的电动势和内阻均偏小。图像法处理数据知识点四、双伏法测量电源的电动势和内阻（1）电路原理图：(2)数据处理：①公式法：在图丙中，调节R，测出多组U1、U2值，由方程E＝U2＋(r＋R0)可解得每两组U1、U2值对应的E、r值，最后求平均值。②图像法：由方程E＝U2＋(r＋R0)及E、r、R0为常量，U1、U2为变量，公式变形得：U2＝E－U1，可见U2是U1的一次函数。图像为一条直线，直线斜率的绝对值为|k|＝，纵轴截距b＝E，由此解得：E＝b，r＝|k|R0－R0＝(|k|－1)R0。(3)误差分析：伏伏法的误差是由的分流引起的，的内阻越大，误差越小，此方法测得的E无系统误差，r偏大。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com用两个电压表可测得电源的电动势，电路如图所示。测量方法为：断开S，测得V1、V2的示数分别为U1、U2，此时，E＝U1＋U2＋r，R...
