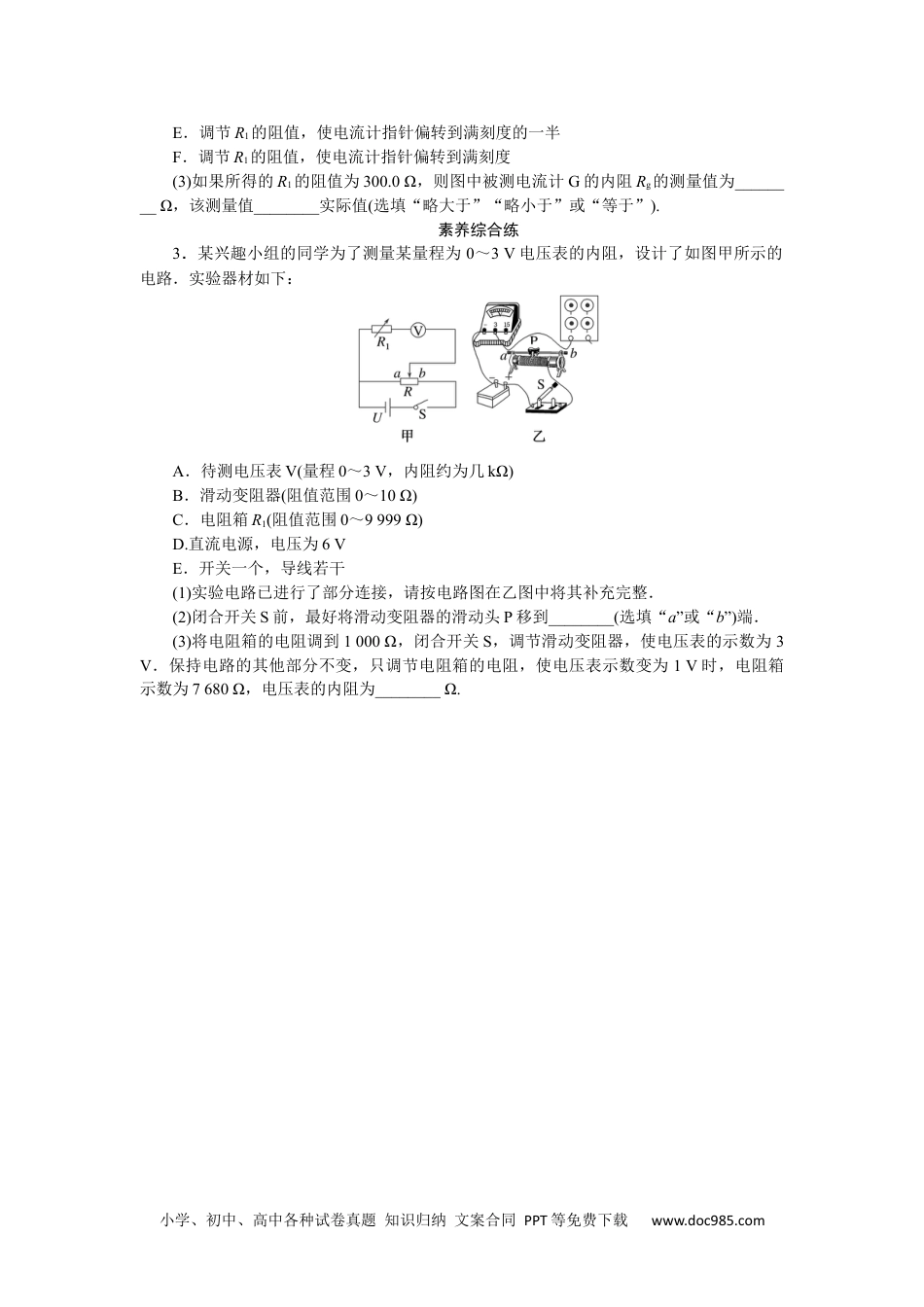

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com课时分层作业(十七)实验：练习使用多用电表基础达标练1．某同学用伏安法测定待测电阻Rx的阻值(约为10kΩ)，除了Rx、开关S、导线外，还有下列器材供选用：A．电压表(量程0～1V，内阻约10kΩ)B．电压表(量程0～10V，内阻约100kΩ)C．电流表(量程0～1mA，内阻约30Ω)D．电流表(量程0～0.6A，内阻约0.05Ω)E．电源(1.5V，额定电流0.5A)F．电源(12V，额定电流2A)G．滑动变阻器R0(阻值范围0～10Ω，额定电流2A)(1)为使测量尽量准确，电压表选用________，电流表选用________，电源选用________．(均填器材的字母代号)(2)在方框中画出测量Rx阻值的实验电路图．Ｋ(3)该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会________(填“大于”“小于”或“等于”)其真实值，原因是__________________________．2.甲同学要把一个量程为0～200μA的直流电流计G，改装成量程是0～3V的直流电压表．(1)他按如图4所示电路，用半偏法测定电流计G的内电阻Rg，其中电阻R0约为1kΩ，为使Rg的测量值尽量准确，在以下器材中，电阻器R1应选用________，电阻器R2应选用________．(选填器材前的字母)A．电源(6V)B．电阻箱(0～999.9Ω)C．滑动变阻器(0～500Ω)D．电阻器(一种可变电阻，与滑动变阻器相当)(0～51kΩ)E．电阻器(0～5.1kΩ)(2)该同学在开关断开的情况下，检查电路连接无误后，将R2的阻值调至最大，后续的实验操作步骤依次是________，________，________，________，最后记录R1的阻值并整理好器材．(请按合理的实验顺序，选填下列步骤前的字母)A．闭合S2B．闭合S1C．调节R2的阻值，使电流计指针偏转到满刻度的一半D．调节R2的阻值，使电流计指针偏转到满刻度小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comE．调节R1的阻值，使电流计指针偏转到满刻度的一半F．调节R1的阻值，使电流计指针偏转到满刻度(3)如果所得的R1的阻值为300.0Ω，则图中被测电流计G的内阻Rg的测量值为________Ω，该测量值________实际值(选填“略大于”“略小于”或“等于”).素养综合练3．某兴趣小组的同学为了测量某量程为0～3V电压表的内阻，设计了如图甲所示的电路．实验器材如下：A．待测电压表V(量程0～3V，内阻约为几kΩ)B．滑动变阻器(阻值范围0～10Ω)C．电阻箱R1(阻值范围0～9999Ω)D.直流电源，电压为6VE．开关一个，导线若干(1)实验电路已进行了部分连接，请按电路图在乙图中将其补充完整．(2)闭合开关S前，最好将滑动变阻器的滑动头P移到________(选填“a”或“b”)端．(3)将电阻箱的电阻调到1000Ω，闭合开关S，调节滑动变阻器，使电压表的示数为3V．保持电路的其他部分不变，只调节电阻箱的电阻，使电压表示数变为1V时，电阻箱示数为7680Ω，电压表的内阻为________Ω.
