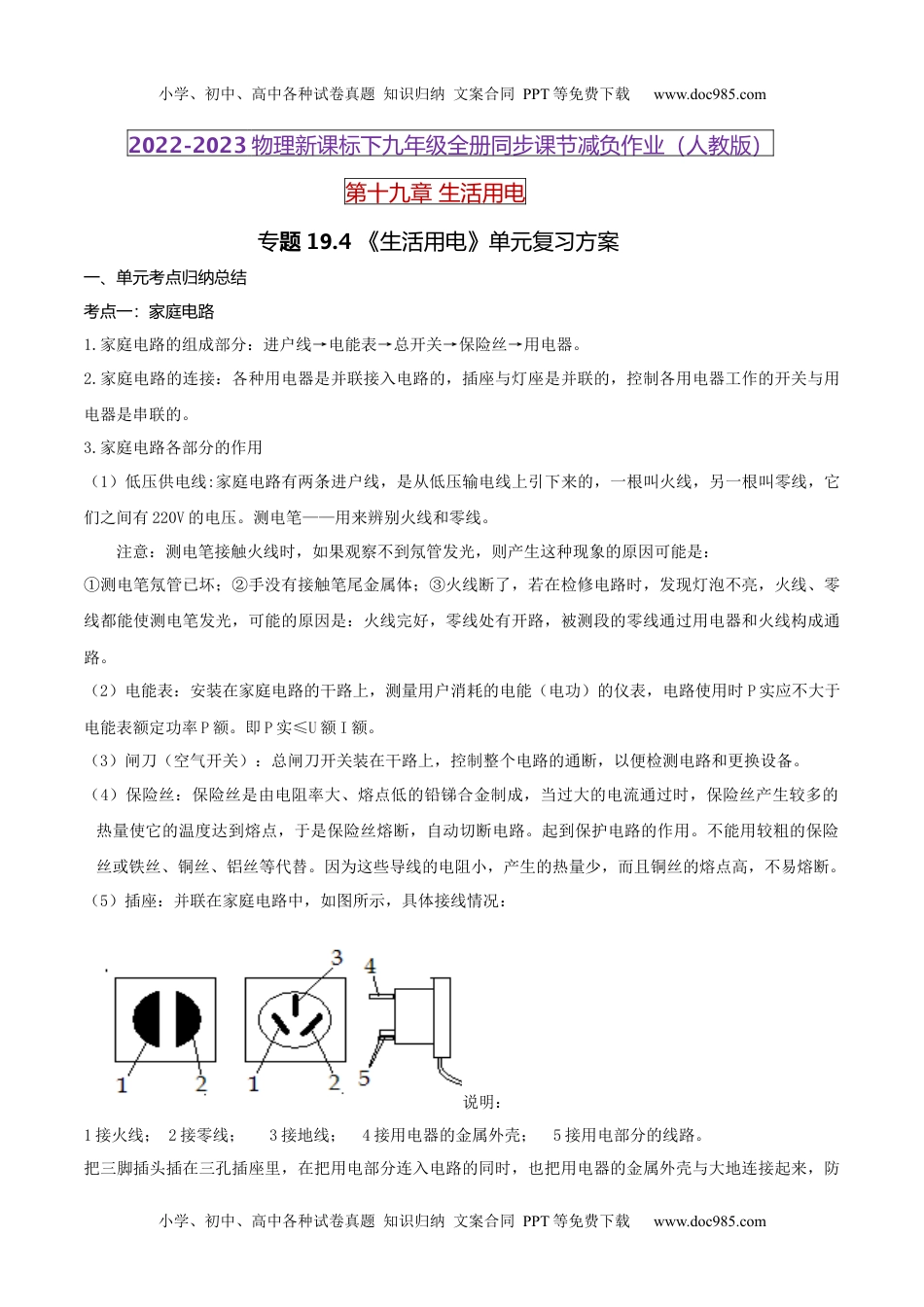

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2222230-0物理新课标下九年级全册同步课节减负作业（人教版）第十九章生活用电题专149.《生活用电》单元复习方案一、单元考点归纳总结考点一：家庭电路1.家庭电路的组成部分：进户线→电能表→总开关→保险丝→用电器。2.家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。3.家庭电路各部分的作用（1）低压供电线:家庭电路有两条进户线，是从低压输电线上引下来的，一根叫火线，另一根叫零线，它们之间有220V的电压。测电笔——用来辨别火线和零线。注意：测电笔接触火线时，如果观察不到氖管发光，则产生这种现象的原因可能是：①测电笔氖管已坏；②手没有接触笔尾金属体；③火线断了，若在检修电路时，发现灯泡不亮，火线、零线都能使测电笔发光，可能的原因是：火线完好，零线处有开路，被测段的零线通过用电器和火线构成通路。（2）电能表：安装在家庭电路的干路上，测量用户消耗的电能（电功）的仪表，电路使用时P实应不大于电能表额定功率P额。即P实≤U额I额。（3）闸刀（空气开关）：总闸刀开关装在干路上，控制整个电路的通断，以便检测电路和更换设备。（4）保险丝：保险丝是由电阻率大、熔点低的铅锑合金制成，当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路。起到保护电路的作用。不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。因为这些导线的电阻小，产生的热量少，而且铜丝的熔点高，不易熔断。（5）插座：并联在家庭电路中，如图所示，具体接线情况：说明：1接火线；2接零线；3接地线；4接用电器的金属外壳；5接用电部分的线路。把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com止了外壳带电引起的触电事故。（6）用电器、开关开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作，开关不能控制，但不会烧断干路上的保险丝。根据安全用电原则连接电路，每个开关都可以单独控制灯。4.家庭电路电流过大的原因（1）原因:发生短路或用电器总功率过大。（2）家庭电路保险丝烧断的原因:发生短路、用电器功率过大、选择了额定电流过小的保险丝。考点二：安全用电1.触电事故：一定强度的电流通过人体所引起的伤害，安全电压不高于36V。动力电路电压380V，家庭电路电压220V，它们都超出了安全电压。2.触电形式：（1）家庭电路（低压触电）a.单线触电；b.双线触电。（2）高压触电a.高压电弧触电；b.跨步电压触电。3.安全用电原则：不接触低压带电体，不靠近高压带电体。4.常见电压值划分（1）不高于36V的电压是安全电压；（2）1000V以下的电压叫低压；（3）1000V以上的电压叫高压。5.生活中安全用电常识（1）对于人体安全的电压是不高于36V；（2）不接触火线，有金属外壳的用电器要将金属外壳接地；（3）高大筑要安装避雷针，防止雷击；（4）不靠近高压线路，防止发生高压电弧触电和跨步电压触电；（5）有人一旦触电或家庭电路发生火灾都要立即切断电源，绝对不能用水来扑灭电器火灾。例题二、单元重要及其解析【例题1】将电灯、开关和插座接入家庭电路中，接线正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．B．C．D．【例题2】“全国中小学安全教育平台”和物理学科都强调了安全用电。下列做法符合安全用电要求的是（）A．选用插座时，所有家用电器都使用两孔插座B．更换灯泡时，不断开电源开关C.有人触电时，首先切断电源D．用验电笔检验时，手指不接触笔尾金属体【例题3】电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是（）A．插插头时外壳先接地线，拔插头时外壳先离地线B．插插头...
