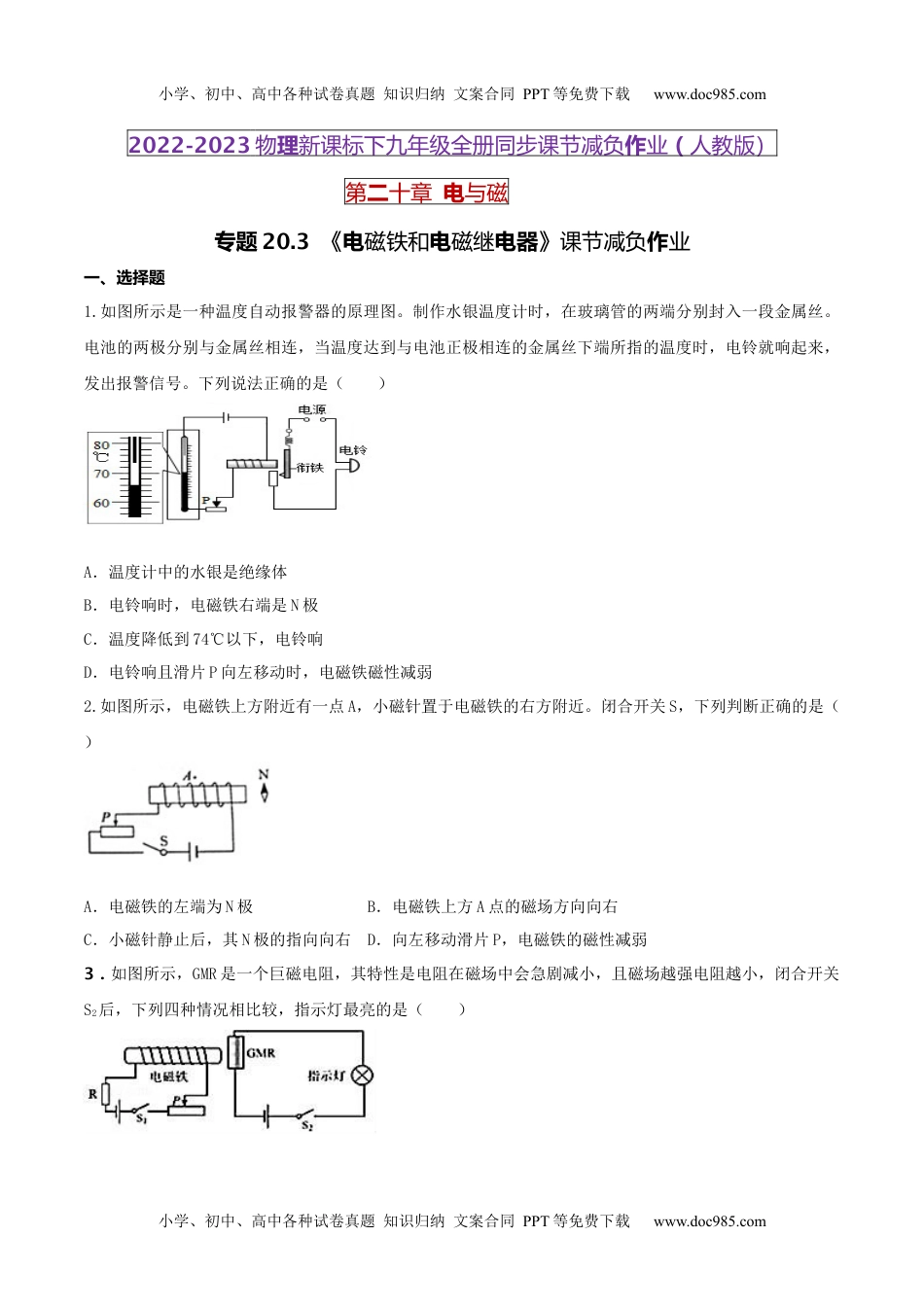

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com20222023-理作（物新课标下九年级全册同步课节减负业人教版）二电第十章与磁专题20.3《电电电器磁铁和磁继作》课节减负业一、选择题1.如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号。下列说法正确的是（）A．温度计中的水银是绝缘体B．电铃响时，电磁铁右端是N极C．温度降低到74℃以下，电铃响D．电铃响且滑片P向左移动时，电磁铁磁性减弱2.如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。闭合开关S，下列判断正确的是（）A．电磁铁的左端为N极B．电磁铁上方A点的磁场方向向右C．小磁针静止后，其N极的指向向右D．向左移动滑片P，电磁铁的磁性减弱3．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．S1断开，滑片P在图示位置。B．S1闭合，滑片P在图示位置。C．S1闭合，滑片P在滑动变阻器最右端。D．S1闭合，滑片P在滑动变阻器最左端。二、填空题1.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电之间信号转换的灵敏度，从而引发了现代硬盘生产的一场革命。图是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。如果闭合S1、S2并使滑片P向左滑动，指示灯亮度会有什么变化情况是______________。滑片P向右滑动，指示灯亮度会有什么变化情况是______________。2.如图所示是一种水位自动报警器的原理图．水位没有达到金属块A时，灯亮；水位达到金属块A时，由于一般的水是，灯亮．三、作图题1．如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长。请用箭头标出磁感线的方向，并用“+”“﹣”在括号内标出电源正负极。四、实验探究题1.如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（1）要改变电磁铁线圈中的电流大小，可通过来实现；要判断电磁铁的磁性强弱，可观察来确定。（2）下表是该组同学所做实验的记录：①比较实验中的1、2、3（或4、5、6），可得出的结论是（）A.电磁铁的匝数一定时，通过电磁铁线圈中的电流越大电磁铁的磁性越强；B.电磁铁的匝数一定时，通过电磁铁线圈中的电流越大电磁铁的磁性越弱；C.电磁铁的电流一定时，电磁铁磁性越强；D.电磁铁的电流一定时，电磁铁磁性越弱。②比较实验中的1和4（或2和5或3和6），可得出的结论是（）A.电磁铁线圈中的电流一定时，线圈的匝数越多电磁铁的磁性越强；B.电磁铁线圈中的电流一定时，线圈的匝数越多电磁铁的磁性越弱；C.电磁铁线圈中的匝数一定时，线圈中电流越大电磁铁的磁性越强；D.电磁铁线圈中的匝数一定时，线圈中电流越大电磁铁的磁性越弱。（3）在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”①你对此猜想是：；②现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法。五、计算题1．如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R＝88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻R0＝20Ω）、开关、滑动变阻器R2（取值范围0～80Ω）和热敏电阻R1组成；R1阻值随温度变化的关系如下表所示，当控制电路电流I≥50mA时，衔铁被吸合切断工作电路；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电磁铁(线圈)50匝100匝实验次数123456电流/A0.81.21.50.81.21.5吸引铁钉的最多数目/（枚）8...
