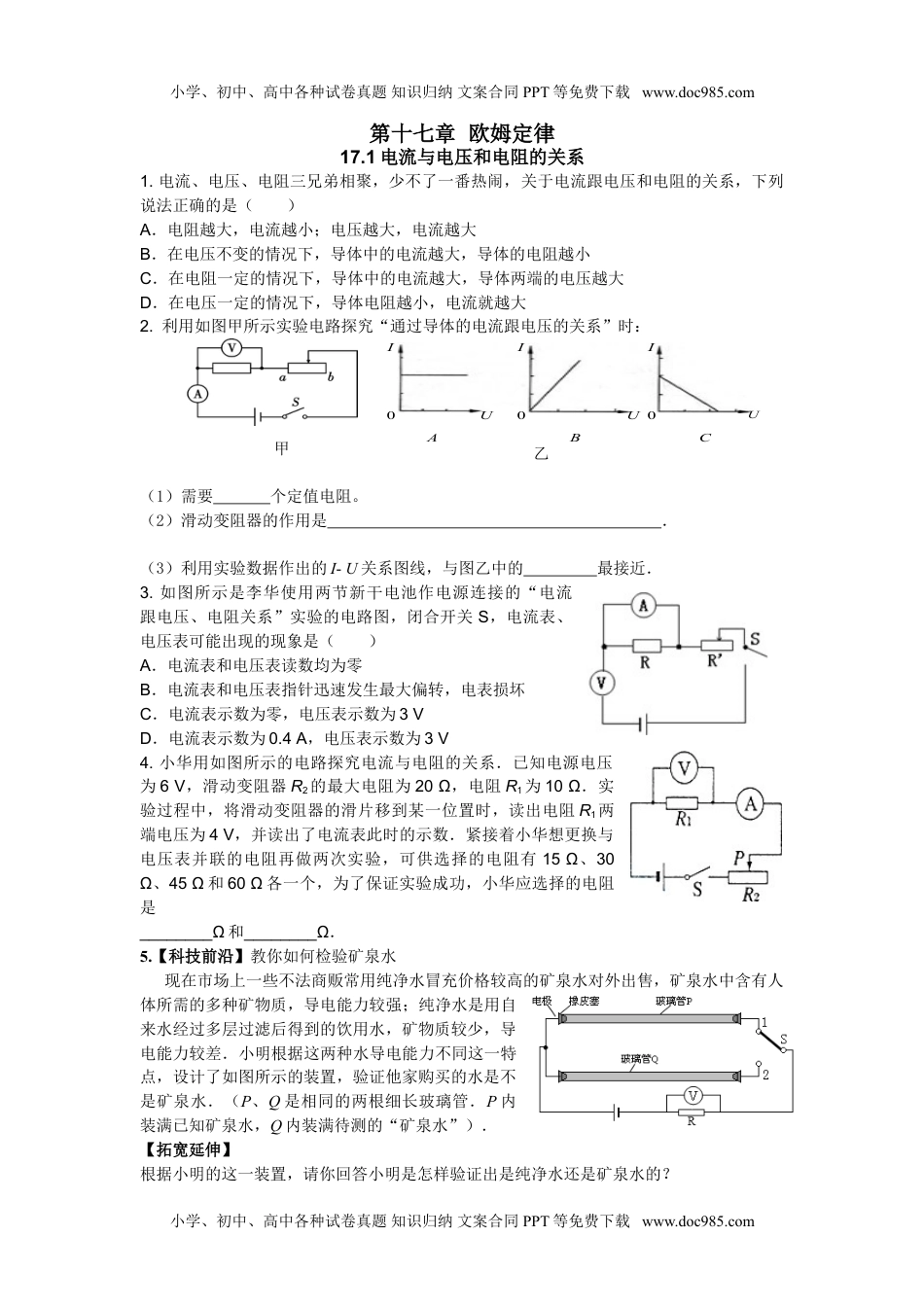

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第十七章欧姆定律17.1电流与电压和电阻的关系1.电流、电压、电阻三兄弟相聚，少不了一番热闹，关于电流跟电压和电阻的关系，下列说法正确的是（）A．电阻越大，电流越小；电压越大，电流越大B．在电压不变的情况下，导体中的电流越大，导体的电阻越小C．在电阻一定的情况下，导体中的电流越大，导体两端的电压越大D．在电压一定的情况下，导体电阻越小，电流就越大2.利用如图甲所示实验电路探究“通过导体的电流跟电压的关系”时：（1）需要个定值电阻。（2）滑动变阻器的作用是．（3）利用实验数据作出的I-U关系图线，与图乙中的最接近．3.如图所示是李华使用两节新干电池作电源连接的“电流跟电压、电阻关系”实验的电路图，闭合开关S，电流表、电压表可能出现的现象是（）A．电流表和电压表读数均为零B．电流表和电压表指针迅速发生最大偏转，电表损坏C．电流表示数为零，电压表示数为3VD．电流表示数为0.4A，电压表示数为3V4.小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6V，滑动变阻器R2的最大电阻为20Ω，电阻R1为10Ω．实验过程中，将滑动变阻器的滑片移到某一位置时，读出电阻R1两端电压为4V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有15Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是________Ω和________Ω．5.【科技前沿】教你如何检验矿泉水现在市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物质，导电能力较强；纯净水是用自来水经过多层过滤后得到的饮用水，矿物质较少，导电能力较差．小明根据这两种水导电能力不同这一特点，设计了如图所示的装置，验证他家购买的水是不是矿泉水．（P、Q是相同的两根细长玻璃管．P内装满已知矿泉水，Q内装满待测的“矿泉水”）．【拓宽延伸】根据小明的这一装置，请你回答小明是怎样验证出是纯净水还是矿泉水的？小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com甲000IIIUUUABC乙小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com17.2欧姆定律1.如图所示，电源电压保持不变，当滑动变阻器的滑片向右移动时，对电流表和电压的表示数变化判断正确的是（）A．电流表和电压表的示数都变小B．电流表示数变小，电压表示数变大C．电流表示数变小，电压表示数不变D．电流表示数变大，电压表示数不变2已知甲、乙两地相距40km，在甲、乙两地之间沿直线架设两条输电线，输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量．若电压表的示数为3.0V，电流表的示数为0.5A，则短路位置离甲地的距离为（）A．10kmB．15kmC．30kmD．40km3.为了参加全国青少年创新大赛，小强运用所学电学知识设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，滑动变阻器R2的规格为“15Ω0.5A”，电压表量程为0～3V，电流表量程为0～0.6A，（1）R1在电路中的作用是________．（2）当被测身高增加时，电压表的示数________（选填“变大”、“变小”或“不变”）．（3）当滑动变阻器R2接入电路的阻值是6.25Ω时，电流表的示数为________A．【趣味链接】小明对风力的研究产生了浓厚的兴趣，于是和同学一起设计了一个“风力测试仪”，其原理图如图所示，他用的电源电压为12V，R0为20Ω，OB长为10cm．AB长为20cm，其为阻值为60Ω的均匀电阻丝．OP为质量、电阻均不计的金属细杆，下端连接一个重为3N的圆球P，金属细杆OP始终与电阻丝AB接触良好且无摩擦．闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，圆球P受风力作用，使金属细杆OP绕悬挂点O偏转，根据电流表示数的大小就可以得知风力的大小！好神奇!【拓宽创新】根据“风力测试仪”的原理，还需你解答下列问题：（1）无风时电流表示数是多少？（2）当金属细杆OP滑到AB中点时电路中的总电流是多少？小学、初中、高中各种试卷真题知...
